1 Область применения
Настоящий стандарт распространяется на автомобили, автобусы и мотоциклы (далее — транс портные средства), оборудованные в соответствии с назначением и принадлежащие оперативным службам: а) скорой медицинской помощи; б) пожарной охраны; в) полиции; г) военной автомобильной инспекции (ВАИ); д) аварийно-спасательным; е) органов Федеральной службы безопасности Российской Федерации (ФСБ России); ж) следственных органов Следственного комитета Российской Федерации; и) военной полиции Вооруженных сил Российской Федерации; к) Войск национальной гвардии Российской Федерации. Стандарт устанавливает общие требования к цветографическим схемам наружных поверхностей транспортных средств оперативных служб и их элементам, а также технические требования к устанав ливаемым специальным световым и звуковым сигналам. Настоящий стандарт в части требований к специальным световым (проблесковым маячкам си него цвета) и звуковым сигналам также распространяется на транспортные средства министерств, ве домств и организаций по перечню, утверждаемому законодательными актами Российской Федерации, на которые при отсутствии цветографических схем могут устанавливаться специальные световые и звуковые сигналы. На наружных поверхностях транспортных средств оперативных служб надписи и рисунки реклам ного содержания не допускаются. Не допускается использование согласно настоящему стандарту цветографических схем, специ альных световых и звуковых сигналов на транспортных средствах, не относящихся к оперативным службам.
Примечание — Не допускается использование цветографических схем, специальных световых и зву ковых сигналов на легковых автомобилях категории М1 по [1] пожарной охраны и аварийно-спасательных служб, не входящих в систему МЧС России.
Стандарт не распространяется на транспортные средства оперативных служб, не предназначен ные для эксплуатации на автомобильных дорогах общего пользования.
Издание официальное
Требования стандарта направлены на выделение и идентификацию транспортных средств опера тивных служб в транспортном потоке для обеспечения безопасности дорожного движения при выпол нении ими неотложных служебных заданий, а также на унификацию их цветового оформления.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты: ГОСТ 9.032 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения ГОСТ 19715 Эмблема Красного Креста. Форма, размеры и порядок применения ГОСТ Р 52290 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями: 3.1 величина освечивания: Произведение силы света (кд) на время свечения (с) источника света. 3.2 декоративные полосы: Горизонтальные полосы контрастирующего цвета по отношению к ос новному цвету транспортного средства, нанесенные на боковые и иные его поверхности, являющиеся отличительным признаком, который обеспечивает мгновенное зрительное восприятие транспортного средства и выделение его из общего транспортного потока. 3.3 доминирующая длина волны: Длина волны, которая расположена в центре тяжести кривой спектрального распределения энергии. 3.4 информационные надписи: Надписи, содержащие текстовую информацию о ведомственной принадлежности и/или функциональном назначении транспортного средства. 3.5 контрастирующие цвета цветографической схемы: Цвета декоративных полос, отличаю щиеся от основного цвета транспортного средства по трем параметрам восприятия: цветовому тону, насыщенности и светлоте. 3.6 насыщенность: Свойство зрительного восприятия человека, позволяющее оценивать про порцию чистого хроматического (спектрального или пурпурного) цвета, заключающуюся в полном цве товом ощущении. 3.7 опознавательные знаки: Графическое изображение информации, информирующее о ведом ственной принадлежности и/или функциональном назначении транспортного средства; к опознаватель ным знакам относятся гербы, эмблемы, логотипы и т. п. 3.8 основной цвет цветографической схемы: Цвет покрытия, занимающего наибольшую пло щадь наружной поверхности транспортного средства. 3.9 продолжительность свечения: Период времени, в течение которого сила света вспышки специального светового сигнала превышает 10 % максимальной силы света. 3.10 светлота: Свойство зрительного ощущения, вследствие которого тело кажется пропускаю щим или рассеивающим более или менее значительную часть падающего на него света; психофизио логически это свойство близко фотометрической величине — коэффициенту яркости. 3.11 специальный звуковой сигнал: Устройство, предназначенное для подачи в условиях до рожного движения специальных звуковых сигналов определенного спектрального состава; устройство не является штатным составным элементом конструкции транспортного средства в качестве звукового сигнала, отличаясь от него спектральным составом издаваемых звуков, и устанавливается в/на транс портное средство дополнительно. 3.12 специальный световой сигнал (проблесковый маячок): Устройство, предназначенное для по дачи в условиях дорожного движения проблесковых световых сигналов установленных цветов, частоты ми гания и продолжительности свечения; устройство не является штатным составным элементом конструкции транспортного средства в качестве внешнего светового прибора и устанавливается на него дополнительно. 3.13 угол видимости: Угол в горизонтальной плоскости, проходящей через центр источника из лучения, в пределах которого световой сигнал, подаваемый проблесковым маячком, не экранируется деталями транспортного средства, на котором он установлен. 3.14 цветовой тон: Свойство зрительного ощущения человека, определяемое словами: «синий», «зеленый», «желтый» и т. п.; психофизиологически это свойство близко колориметрической величи не — доминирующей длине волны.
3.15 цветографическая схема: Графическое изображение компоновки, конфигурации и компози ционной взаимосвязи основного цвета, декоративных полос, опознавательных знаков и информацион ных надписей, нанесенных на наружные поверхности транспортных средств. 3.16 световозвращение: Отражение светового потока, возвращающегося в направлении, близ ком направлению его излучения. 3.17 световозвращающие пленки: Самоклеящиеся пленки, обладающие способностью отра жать свет в направлениях, близких к направлению его падения. 3.18 удельный коэффициент световозвращения (R'): Количество света, отраженное 1 м2 по верхности световозвращающего материала в сторону глаз водителя транспортного средства от фары транспортного средства.
Примечание — Коэффициент световозвращения R' выражается в кд ■ лк-1 ■ м2 [1].
3.19 флуоресцентный материал: Материал, обеспечивающий высокую видимость в дневное время.
4 Требования к цветографическим схемам
4.1 Состав цветографических схем

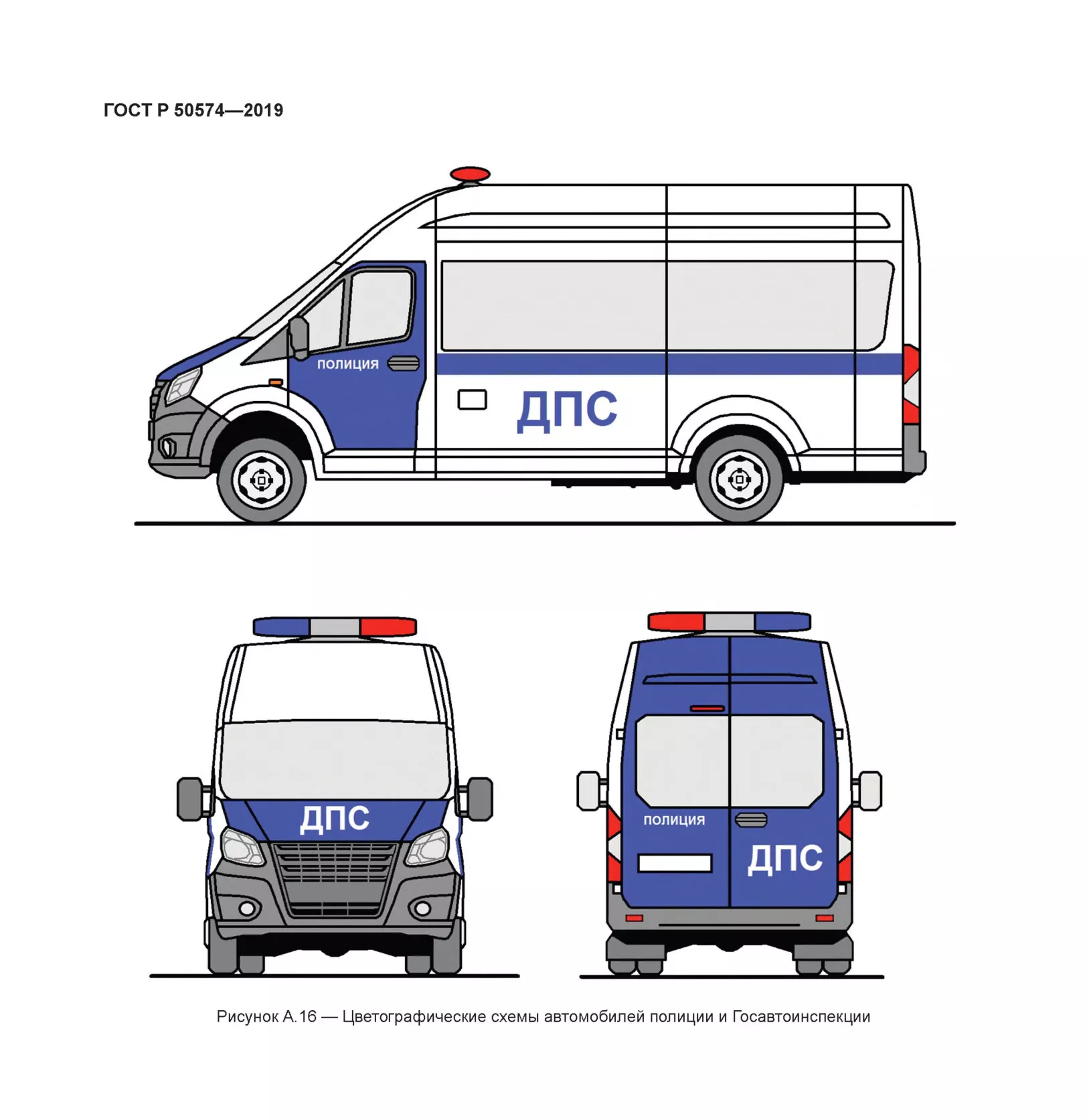

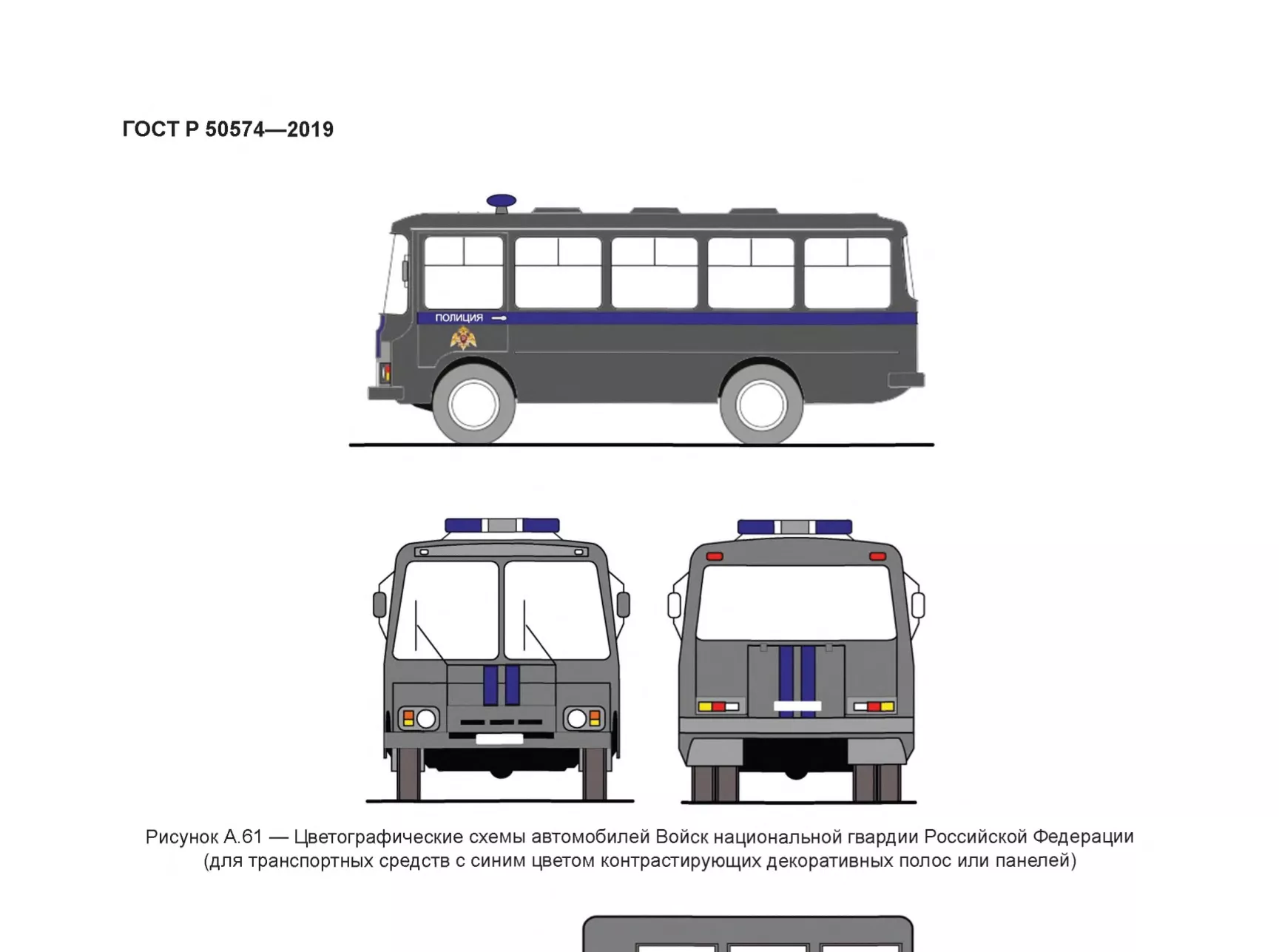

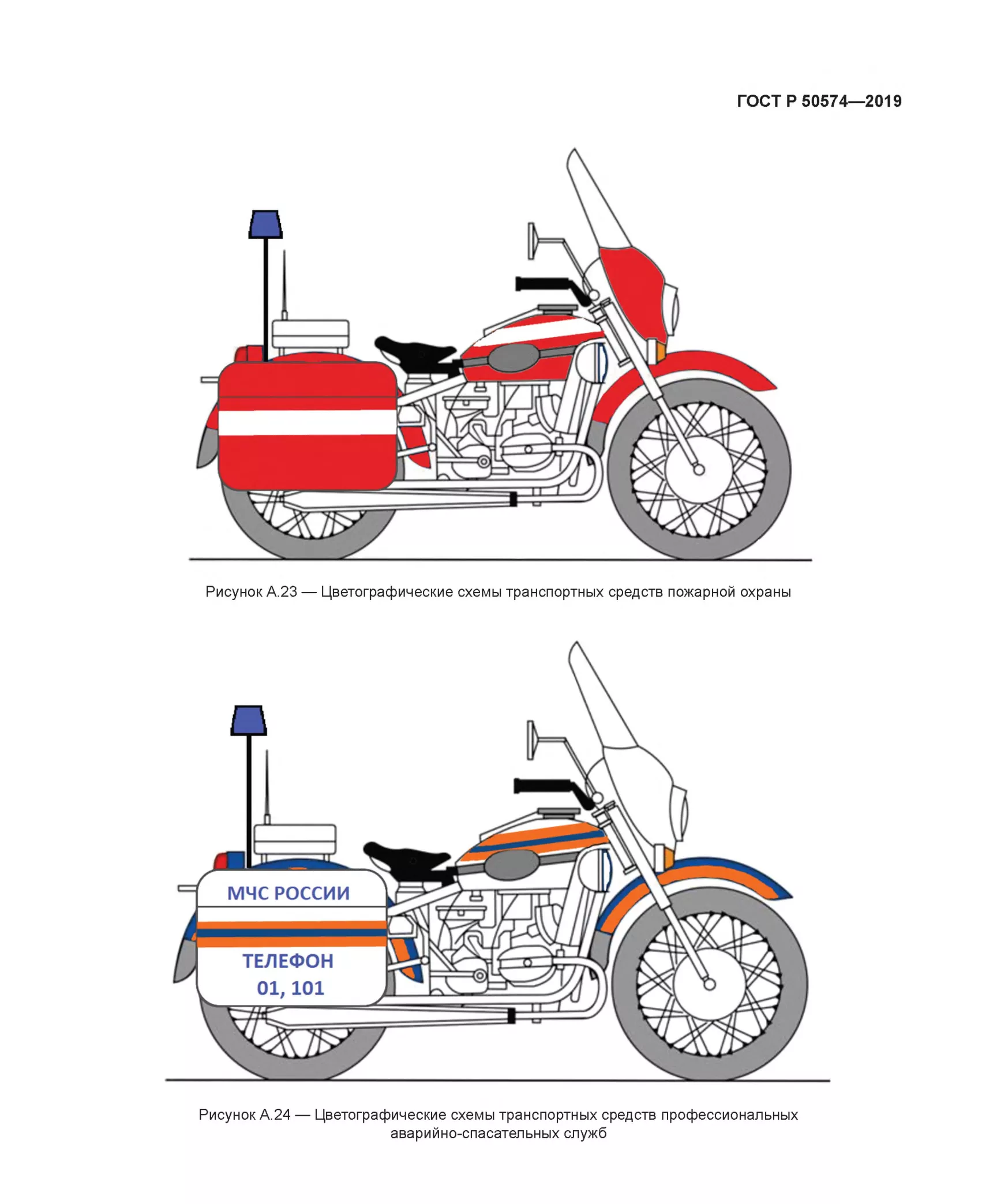

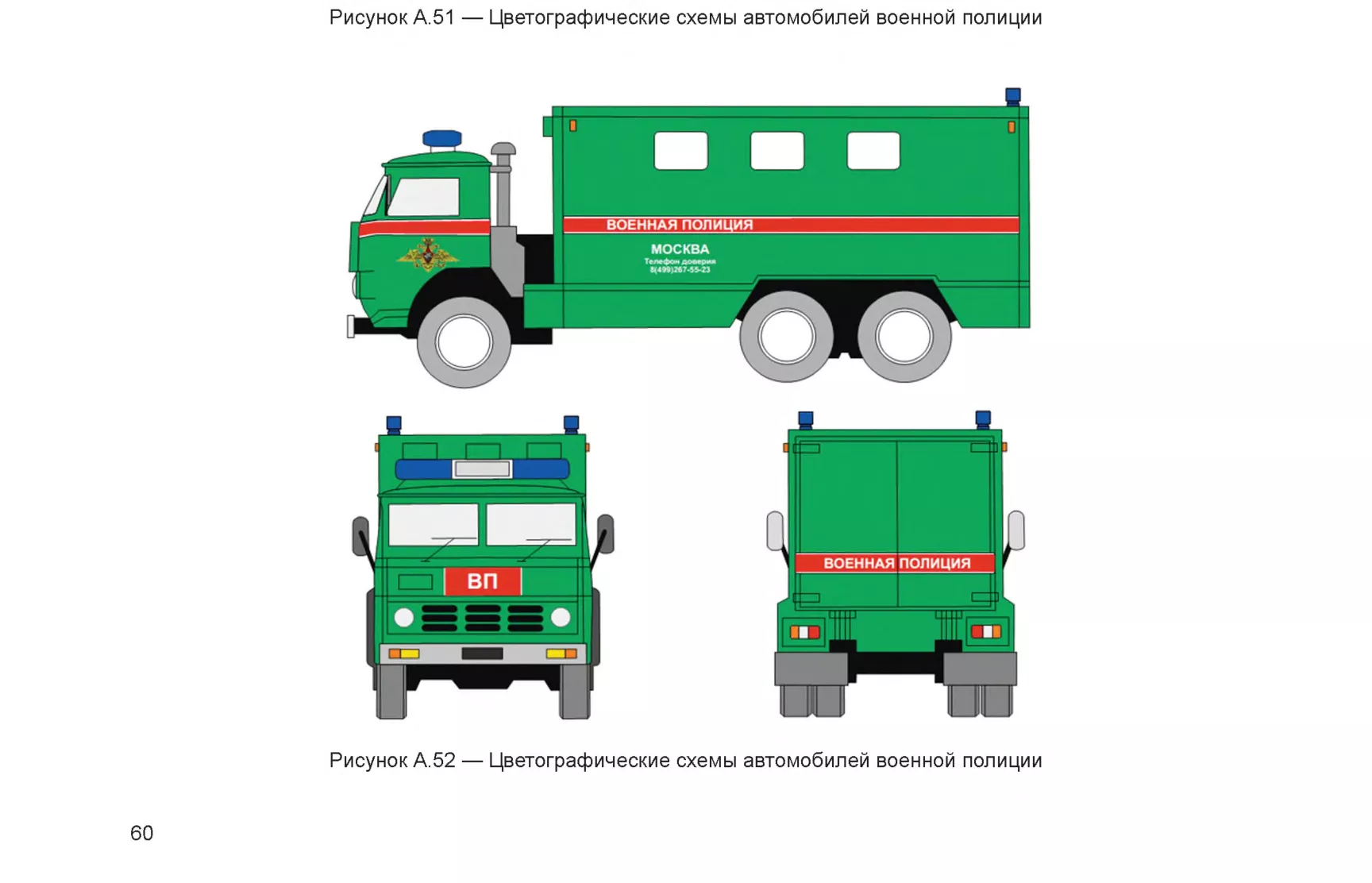

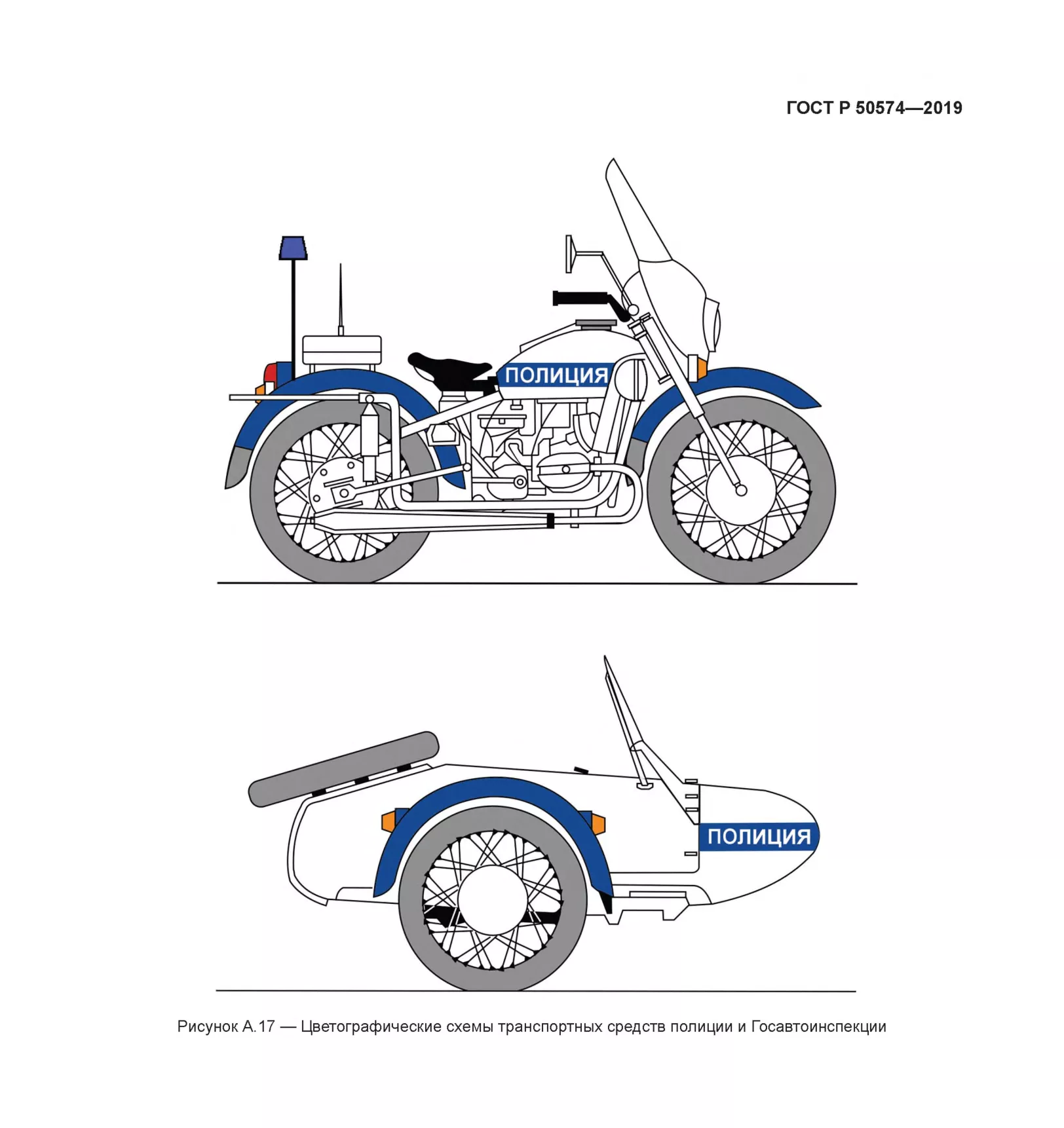

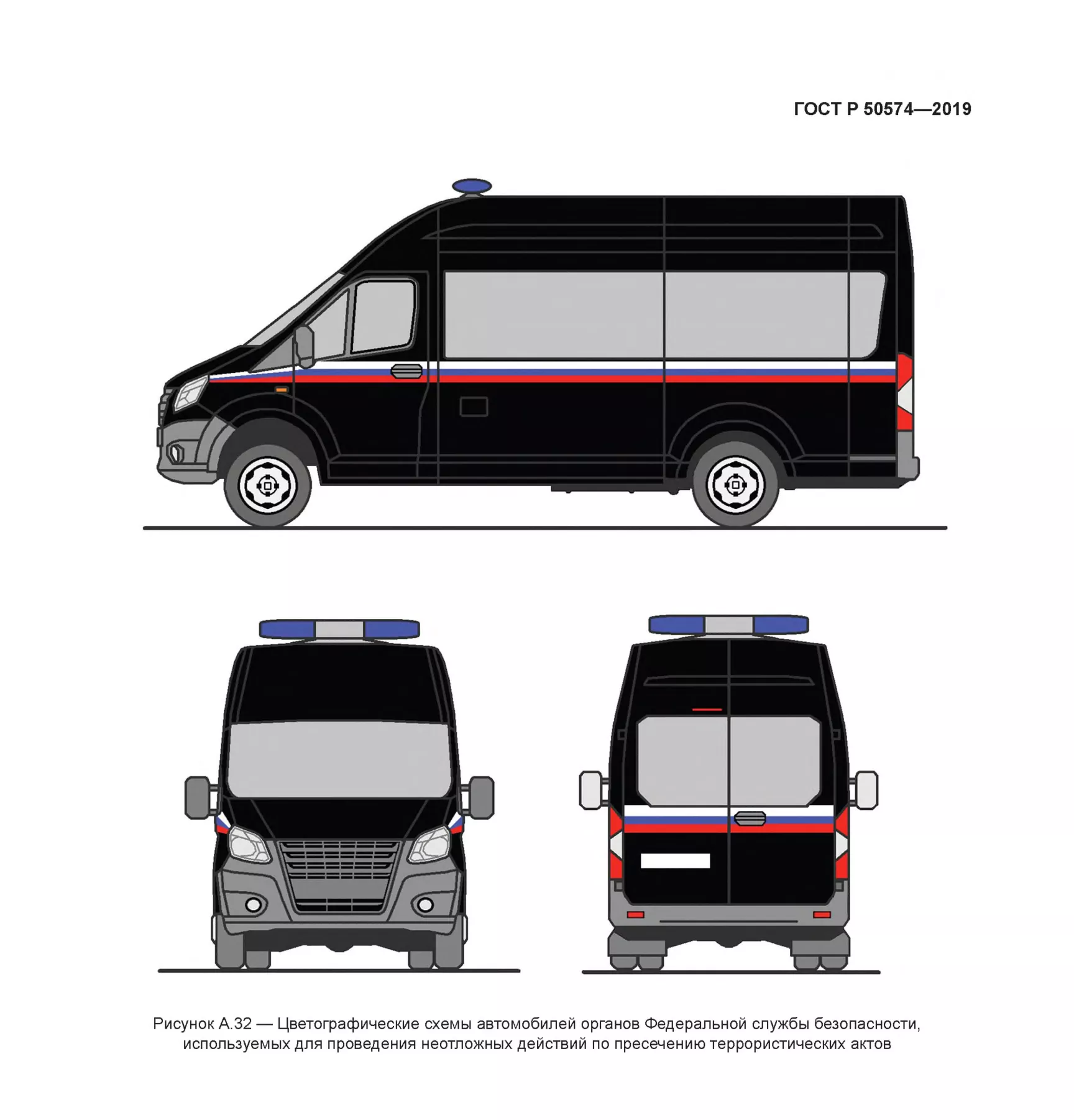

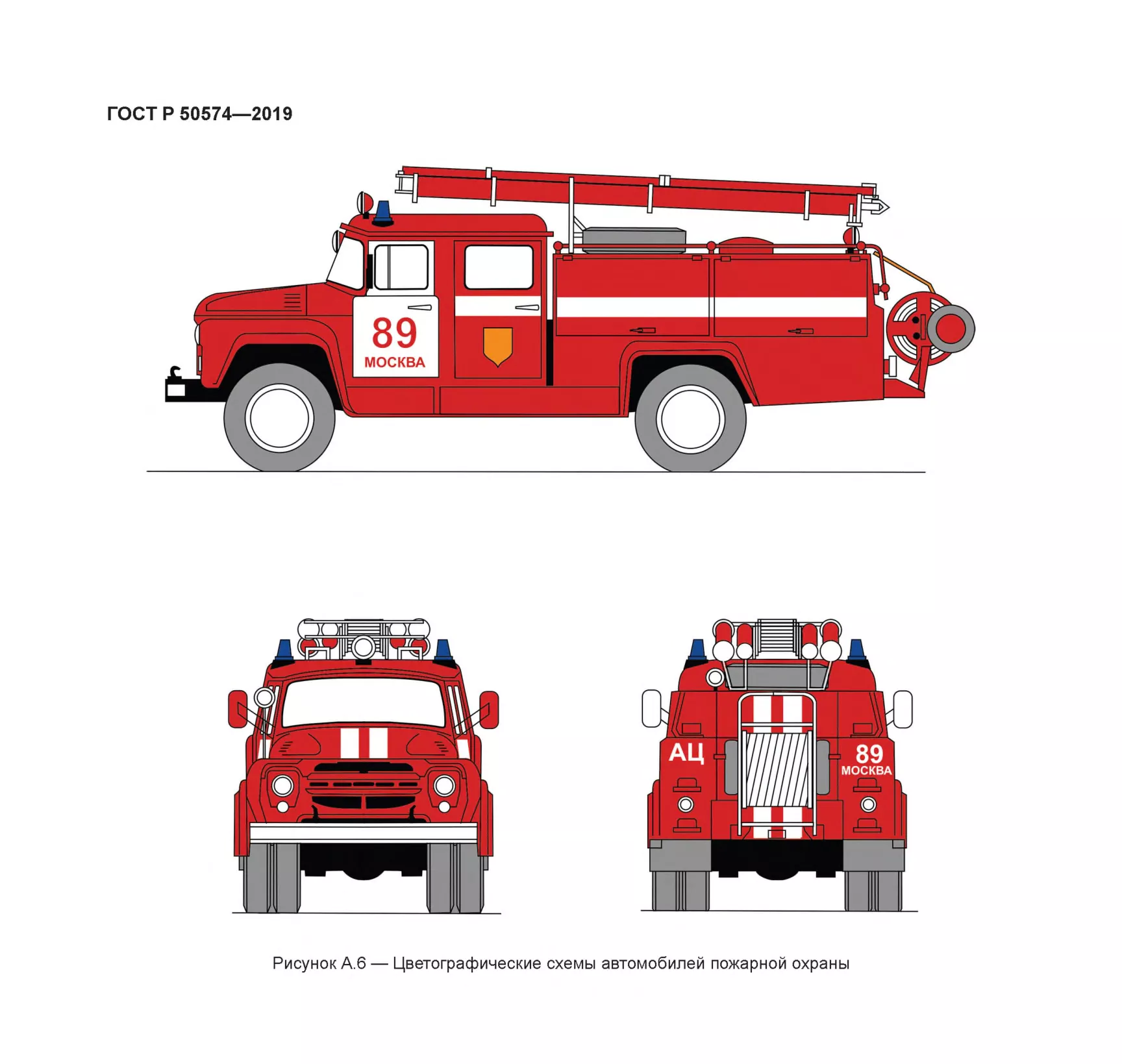

4.1.1 Цветографические схемы наружных поверхностей транспортных средств оперативных служб состоят из следующих элементов: а) основного цвета наружных поверхностей транспортного средства; б) декоративных полос; в) информационных надписей; г) опознавательных знаков. 4.1.2 Цветографические схемы транспортных средств оперативных служб должны соответство вать рисункам приложения А.
Примечания 1 Транспортные средства (включая их марки и модели) изображены условно. 2 На транспортных средствах полиции, Госавтоинспекции и Военной автоинспекции допускаются любые цве тографические схемы, примеры которых приведены на рисунках А. 10—А.20, с соответствующими наименованию службы надписями. При этом правую дверь салона кузова-фургона транспортного средства, изображенного на рисунке А. 16, в контрастирующий цвет, соответствующий цвету декоративных полос, не окрашивают. Для транс портных средств, изображенных на рисунке А. 18, вместо панельной краски допускается применение декоративных полос. На транспортные средства, имеющие информационные надписи: «Госавтоинспекция», «ДПС», «Военная автоинспекция», «ВАМ», дополнительно к проблесковым маячкам со световыми сигналами синего цвета могут устанавливаться проблесковые маячки со световыми сигналами красного цвета.
4.1.3 На правую и левую стороны транспортных средств наносят одинаковые по виду, цвету, раз меру и размещению цветографические схемы. 4.1.4 Рама и детали ходовой части, передний и задний буфера безопасности (за исключением транспортных средств противопожарной службы), подножки кабин, диски колес, элементы дополни тельного оборудования кузова (кронштейны и корпуса зеркал заднего вида, противотуманных фар, фо нарей и прожекторов) могут иметь покрытие, выполненное предприятием — изготовителем транспорт ного средства, шасси или этих изделий.
Примечания 1 Допускается не наносить цветографические схемы на детали кузова, заводская комплектация которых предусматривает их установку в неокрашенном виде. 2 Допускается не наносить декоративные полосы на решетки радиаторов и элементы оборудования, уста новленного на буферах безопасности транспортного средства.
4.2 Цвета основные и декоративных полос
4.2.1 Основные цвета покрытий наружных поверхностей транспортных средств оперативных служб должны соответствовать указанным в таблице 1.
Примечание — Цветометрические характеристики лакокрасочных покрытий наружных поверхностей транспортных средств оперативных служб и рекомендуемые цвета лакокрасочных материалов приведены в при ложении В.
4.2.2 Цветовые сочетания основные и декоративных полос могут быть любыми из приведенных в таблице 1 для оперативной службы конкретного вида, но должны быть одинаковы для всех наружных элементов одного транспортного средства. 4.2.3 Для нанесения декоративных полос используют самоклеящиеся пленки, в том числе свето возвращающие, а также лакокрасочные материалы в соответствии с нормой цветности, указанной в таблице В.1 приложения В. Цвета декоративных полос, выполненных с использованием самоклеящихся пленок, должны на ходиться в пределах зоны, ограниченной координатами цветности, указанными в таблице 2 для соот ветствующего минимального коэффициента яркости.
Примечание — Для нанесения декоративных полос на транспортные средства полиции, скорой меди цинской помощи, а также пожарной охраны используют только световозвращающие пленки.
Таблица 1 — Цвета покрытия наружных поверхностей транспортных средств оперативных служб
| Вид оперативной службы | Основные цвета покрытия | Цвета декоративных полос |
|---|---|---|

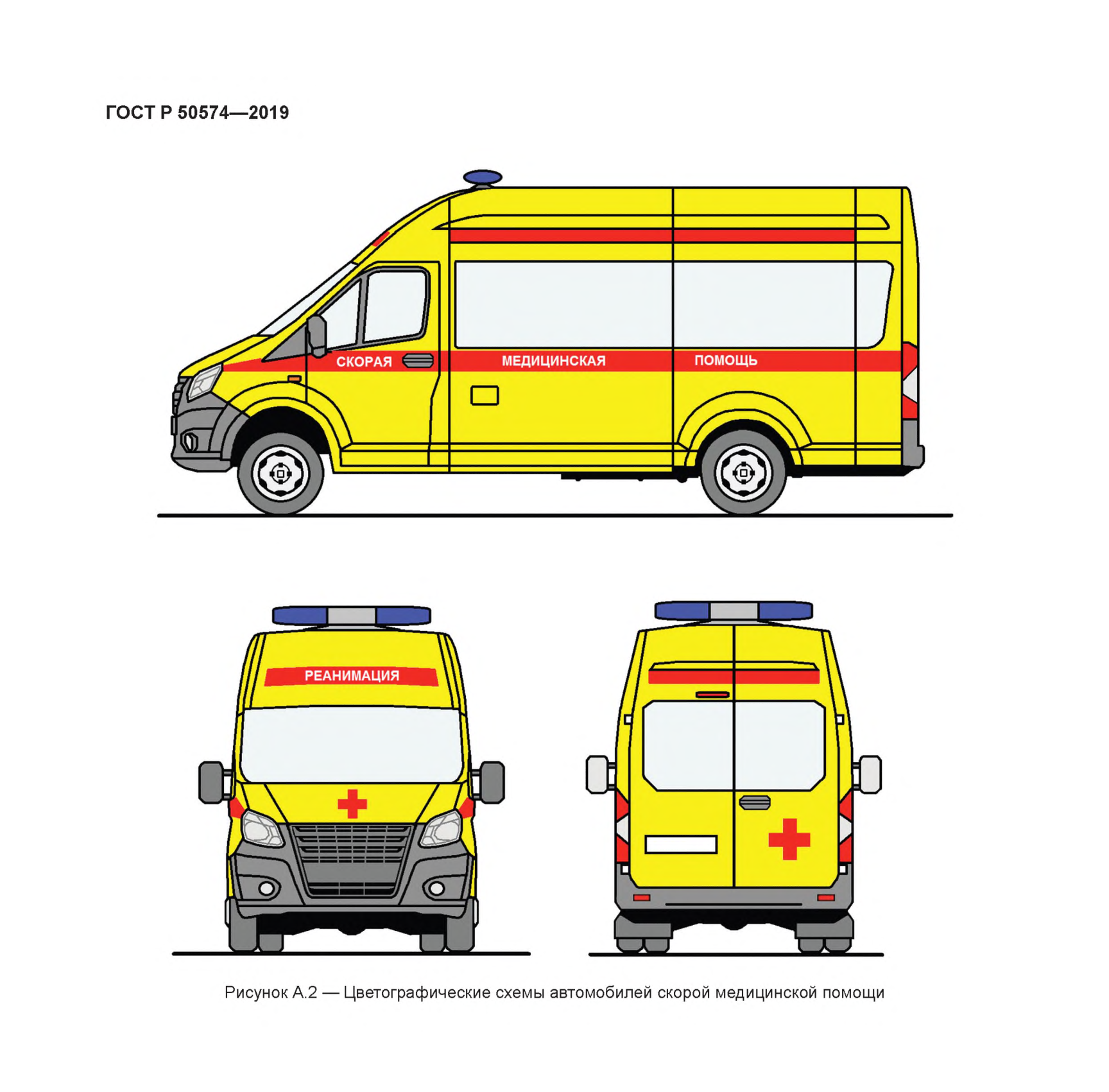

| Скорая медицинская помощь: а) автомобили класса A и B б) автомобили класса C (реанимобили) |
Белый Лимонный¹) Лимонный (флуоресцентный) |
Красный Красный |

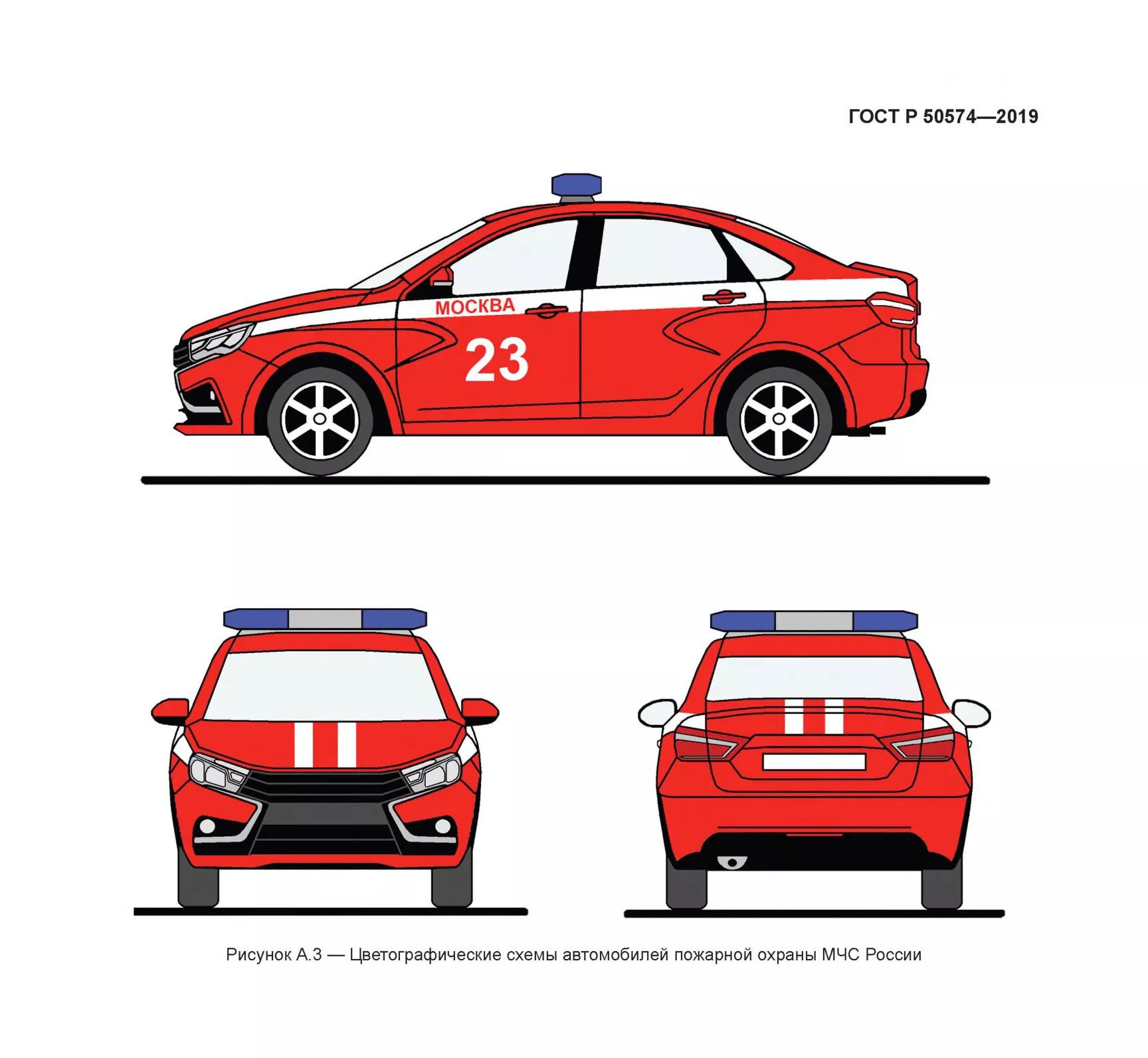

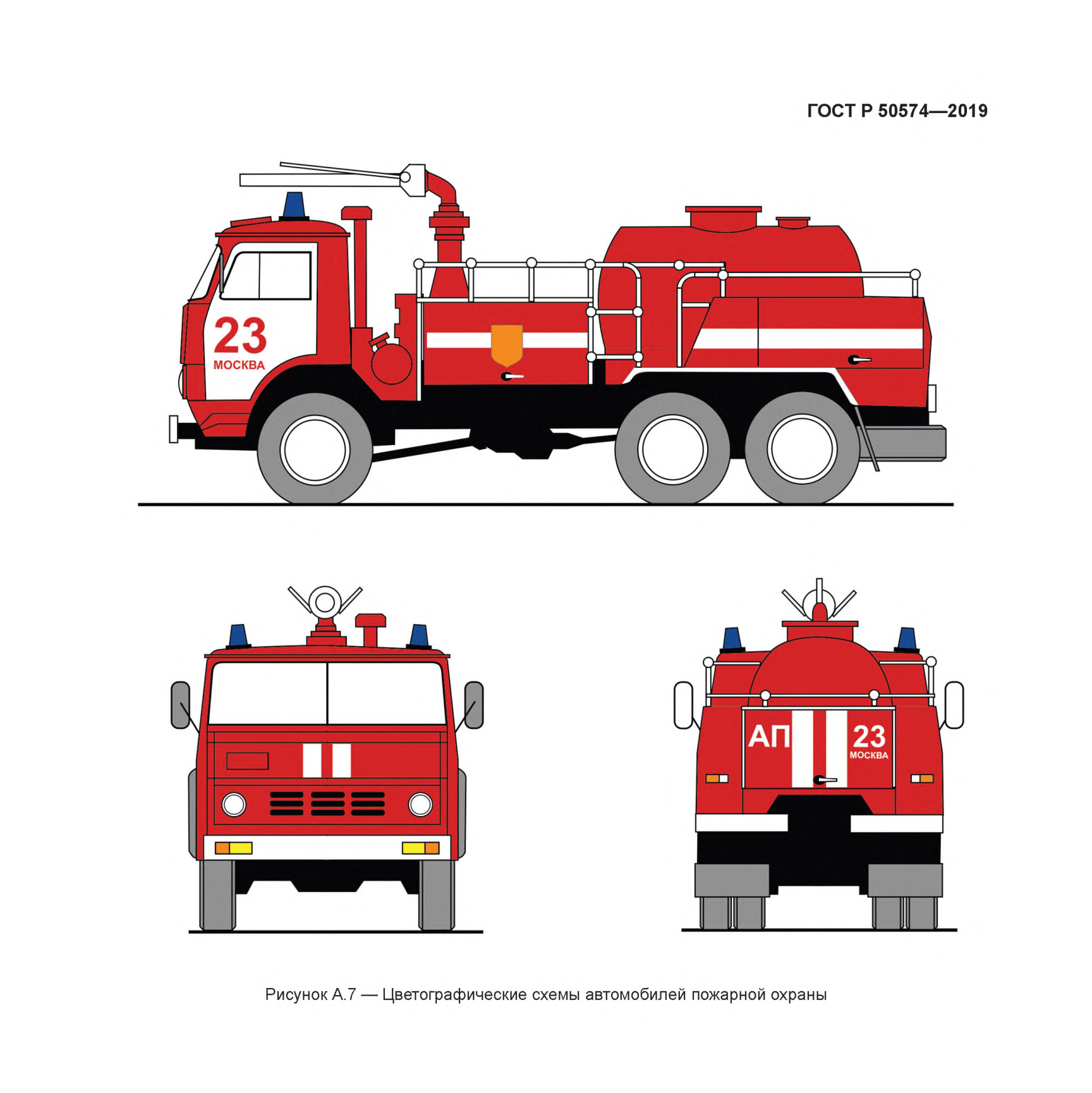

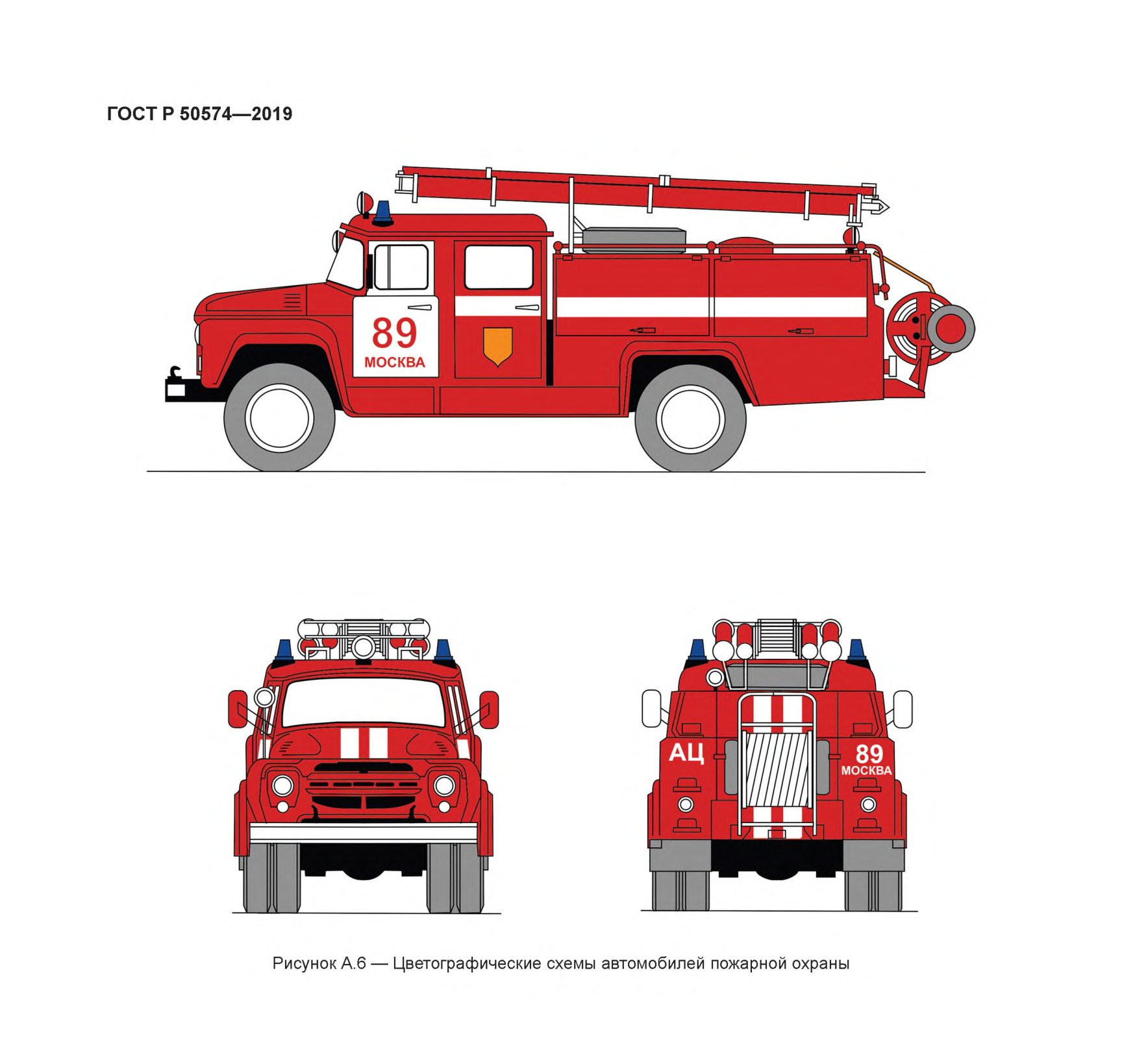

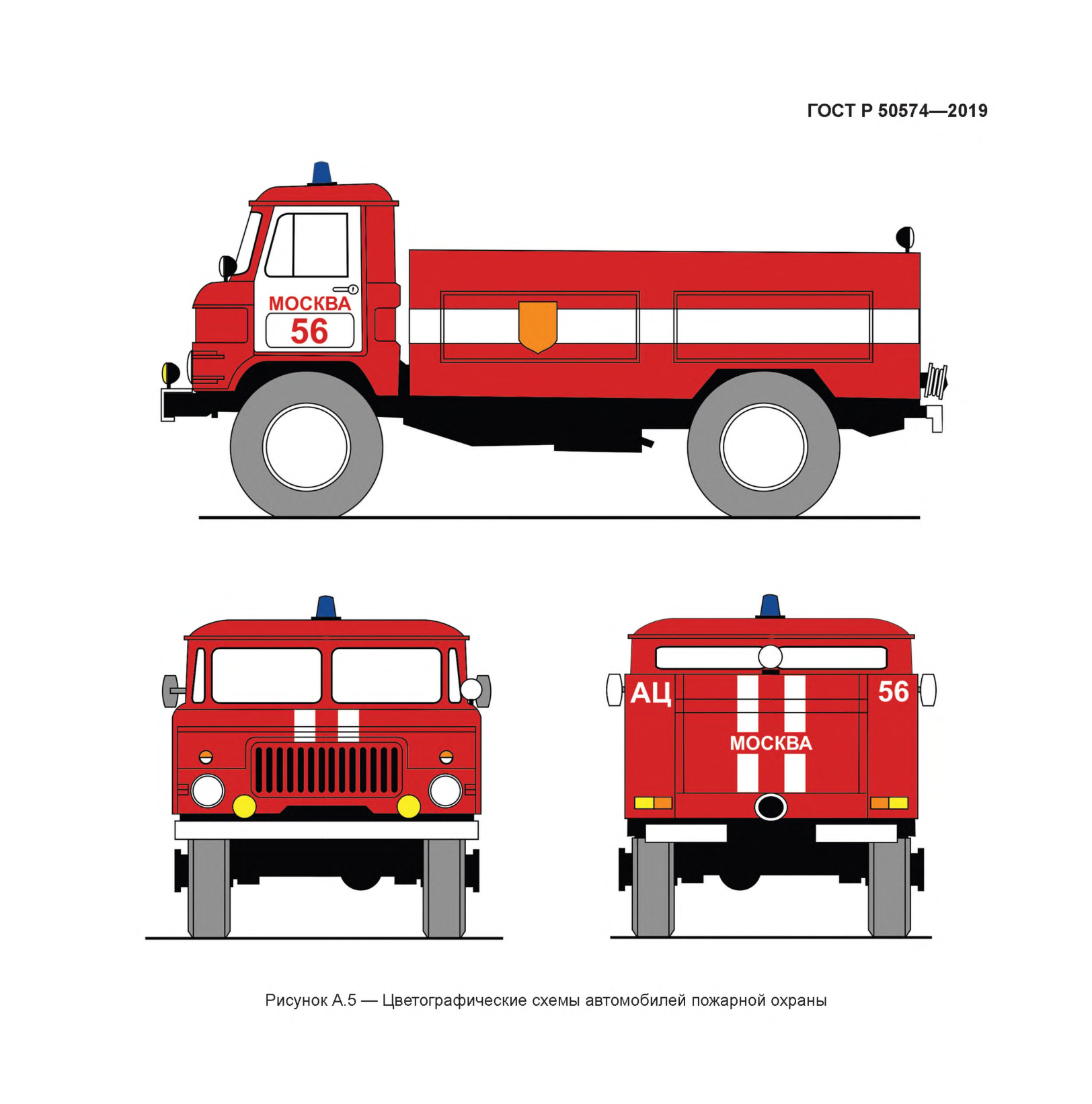

| Пожарная охрана²) | Красный | Белый |

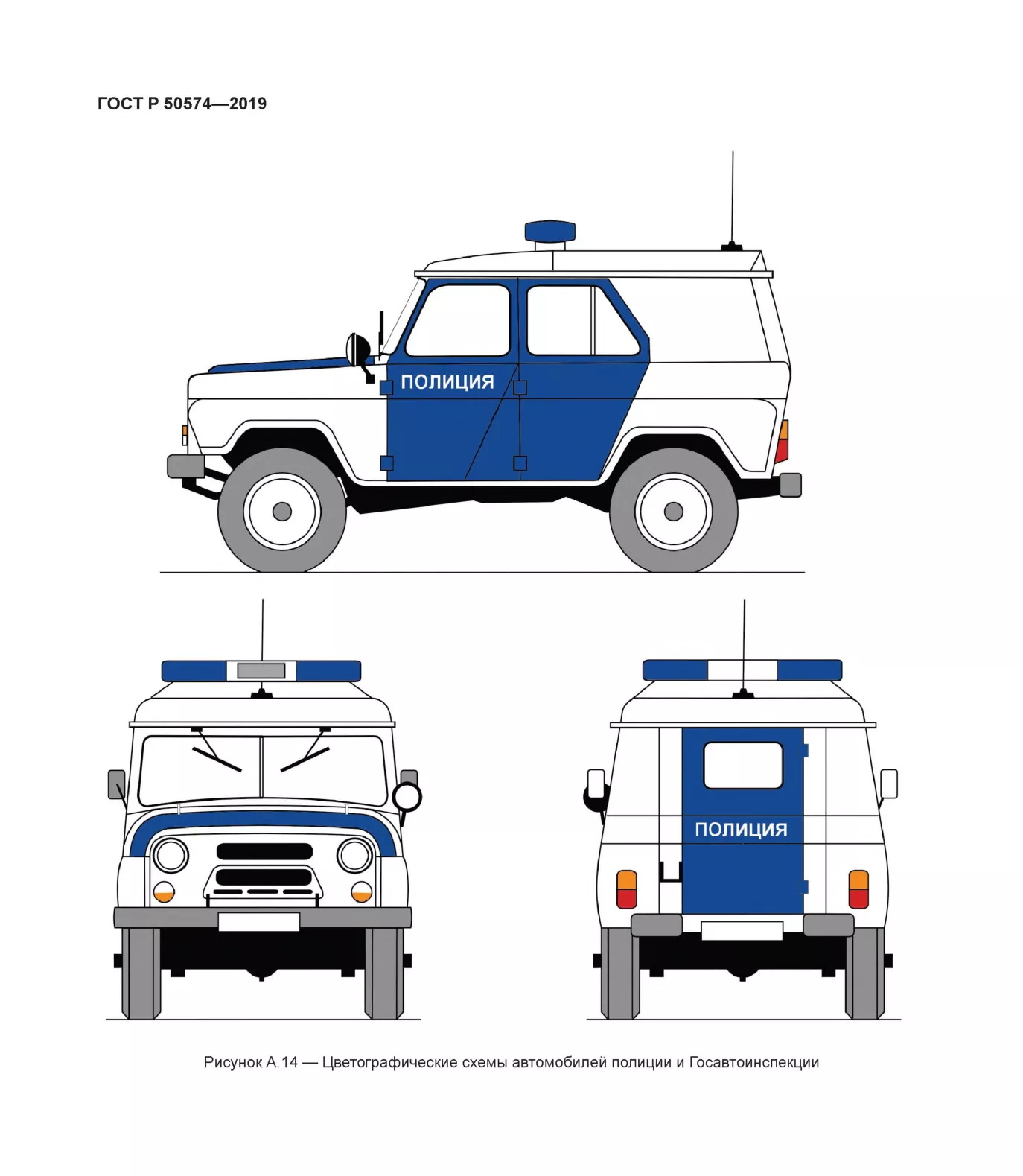

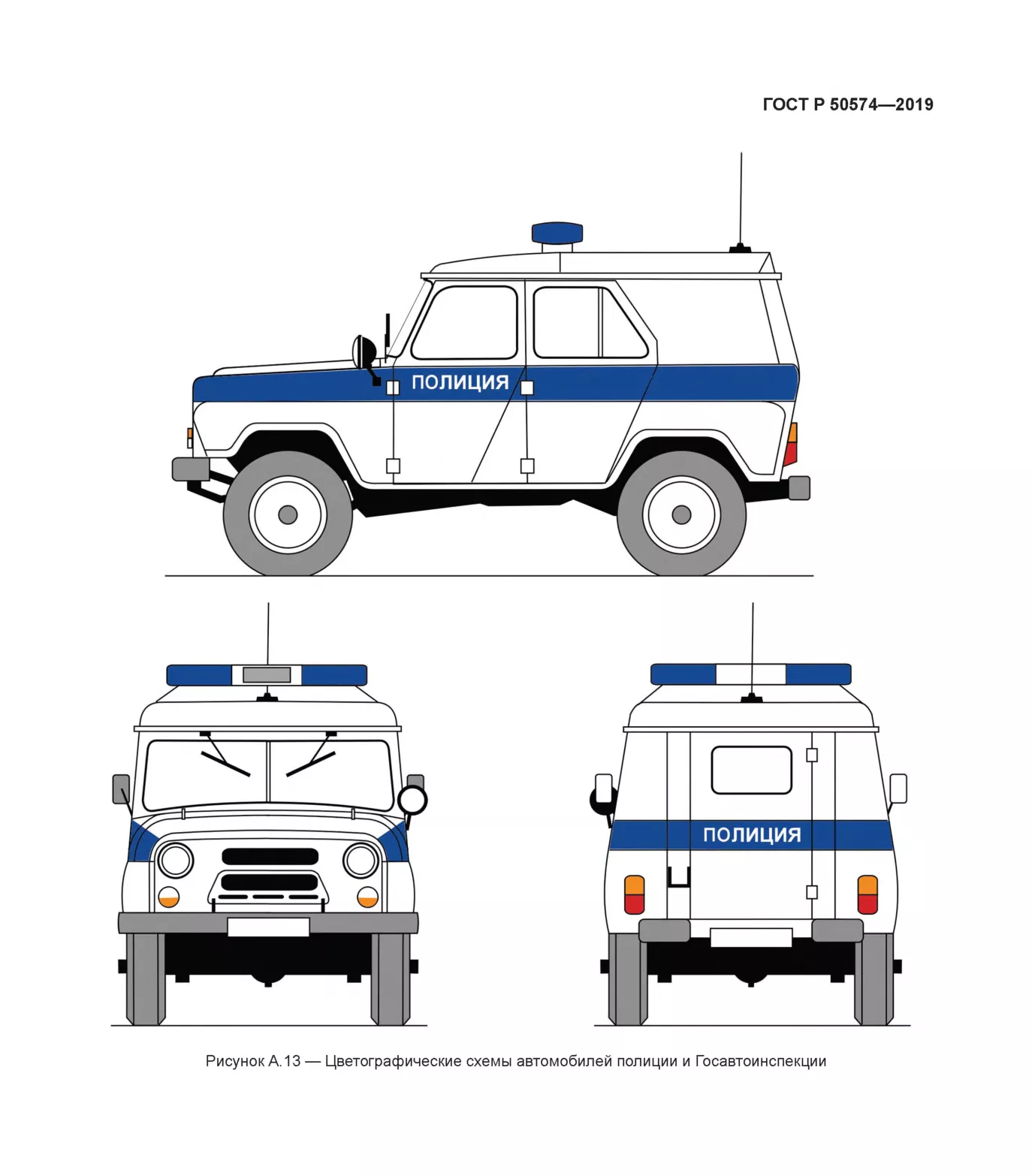

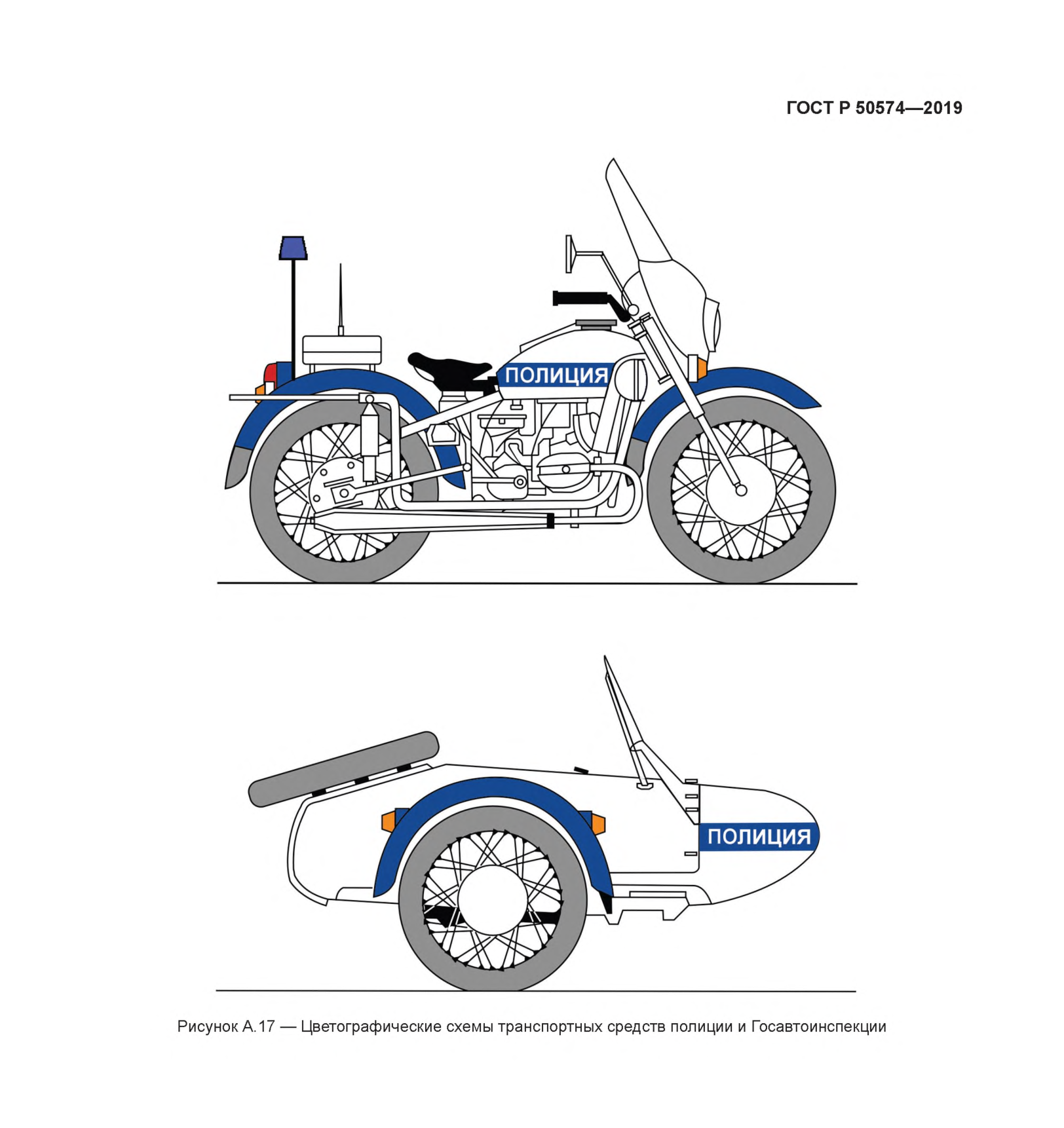

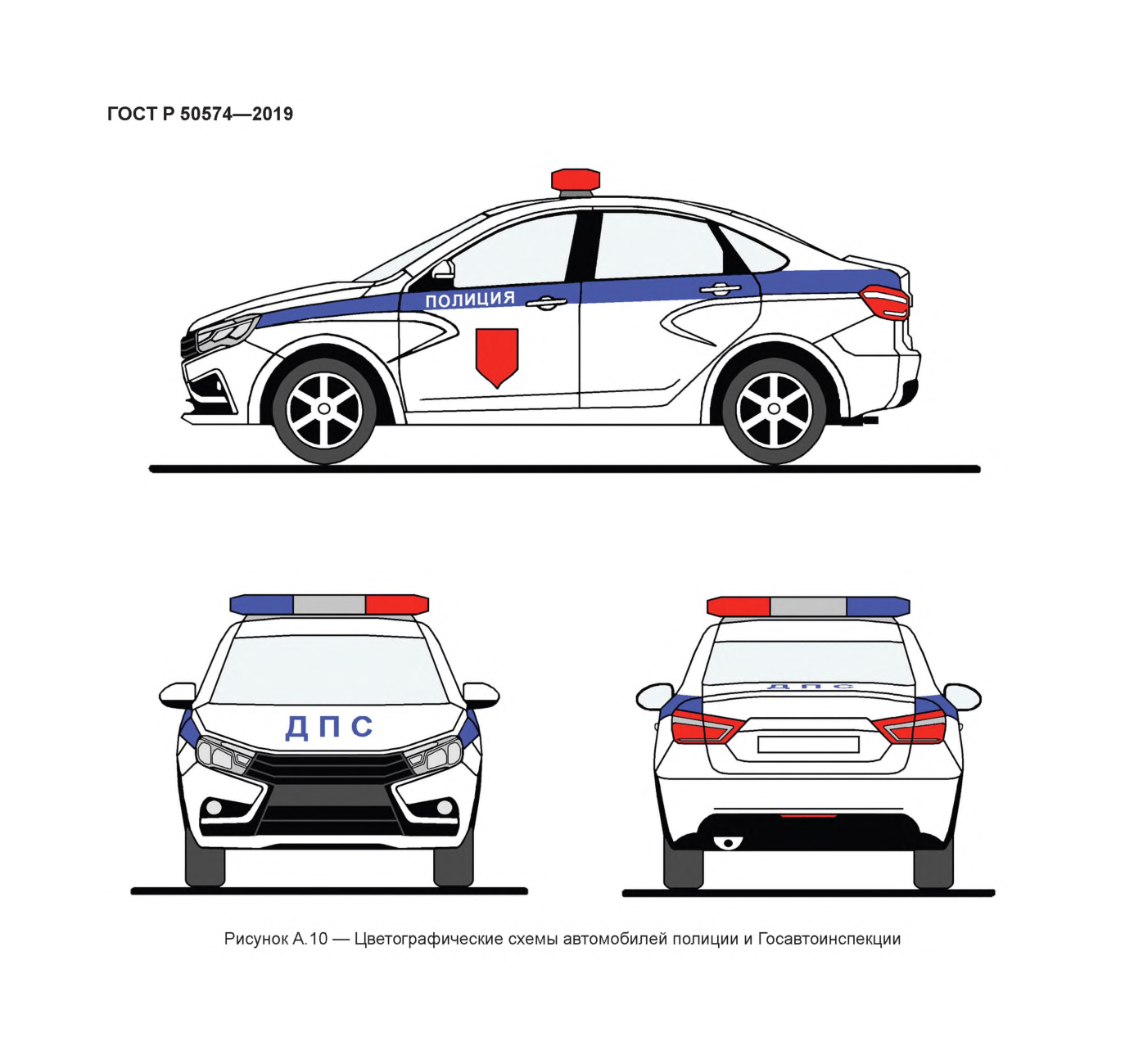

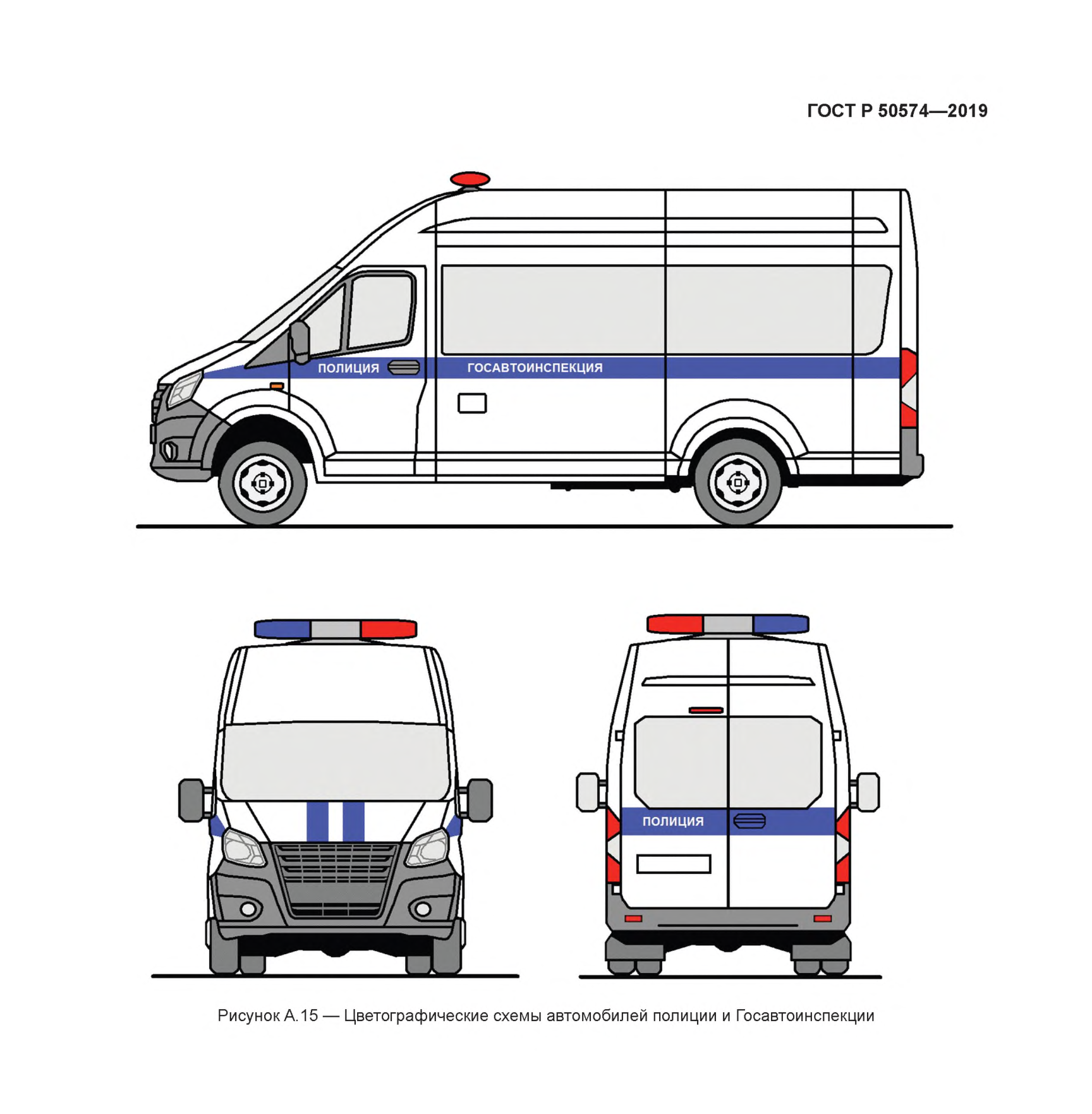

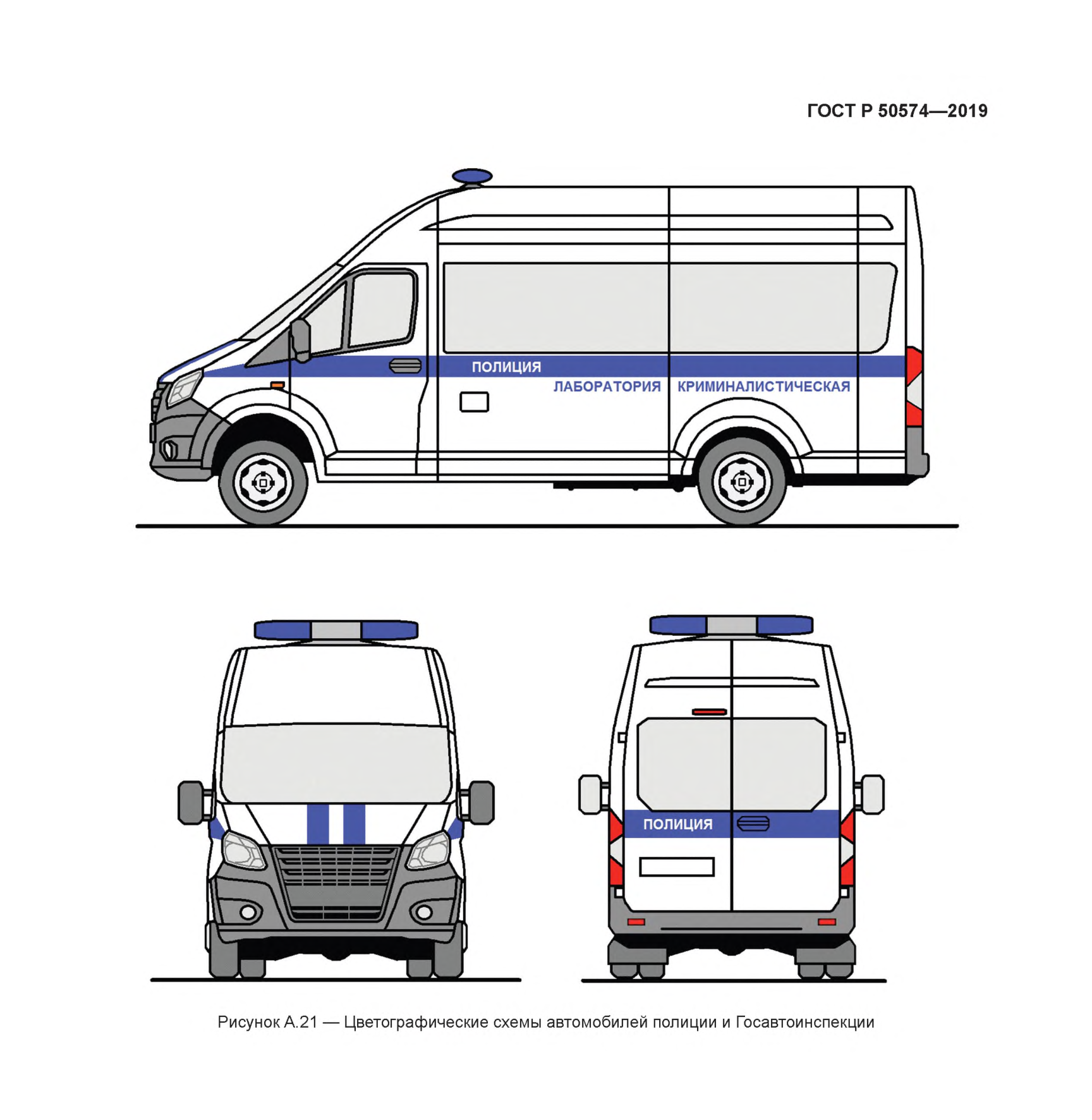

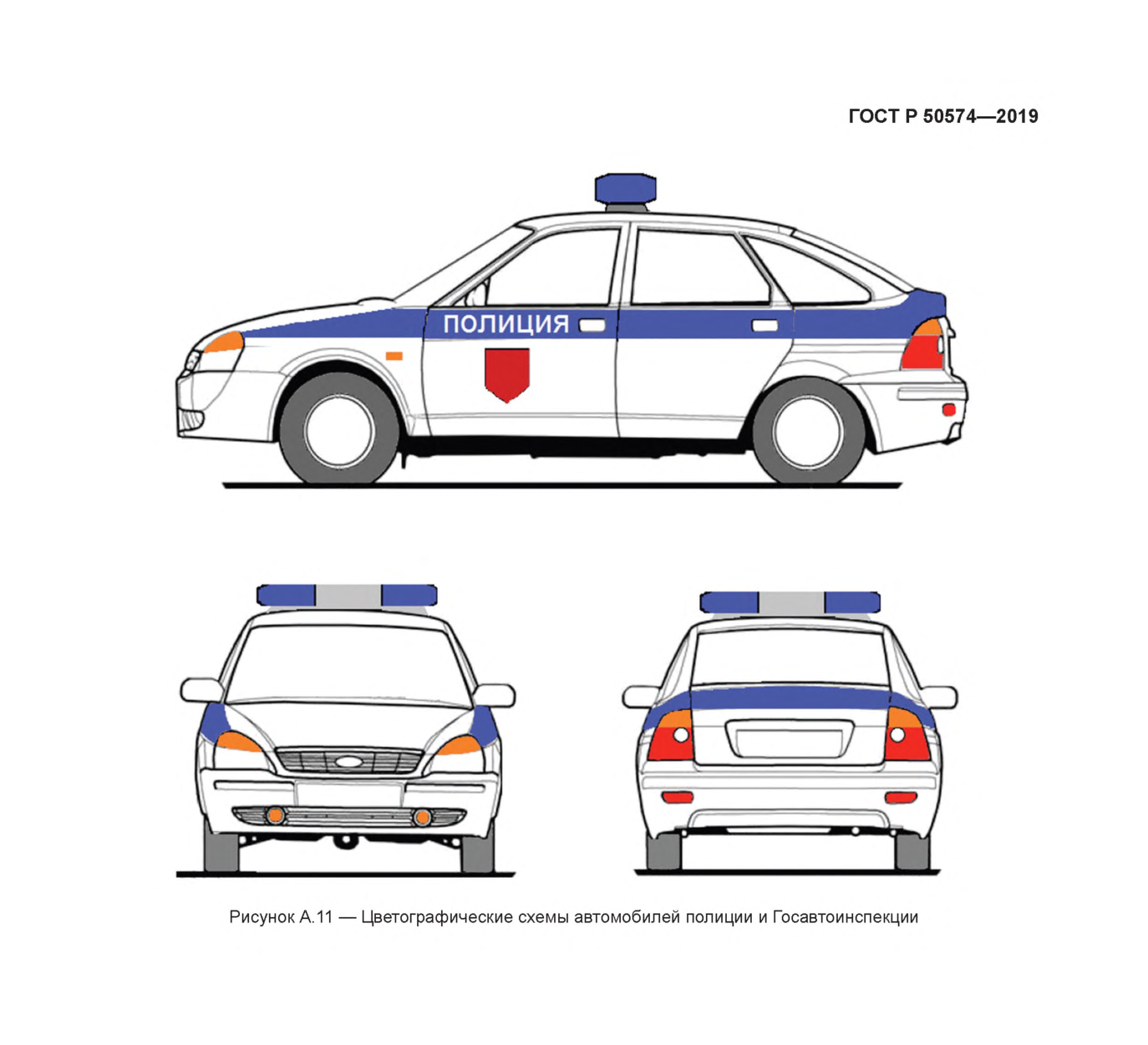

| Полиция, Госавтоинспекция³) | Белый или серый⁴) | Синий |

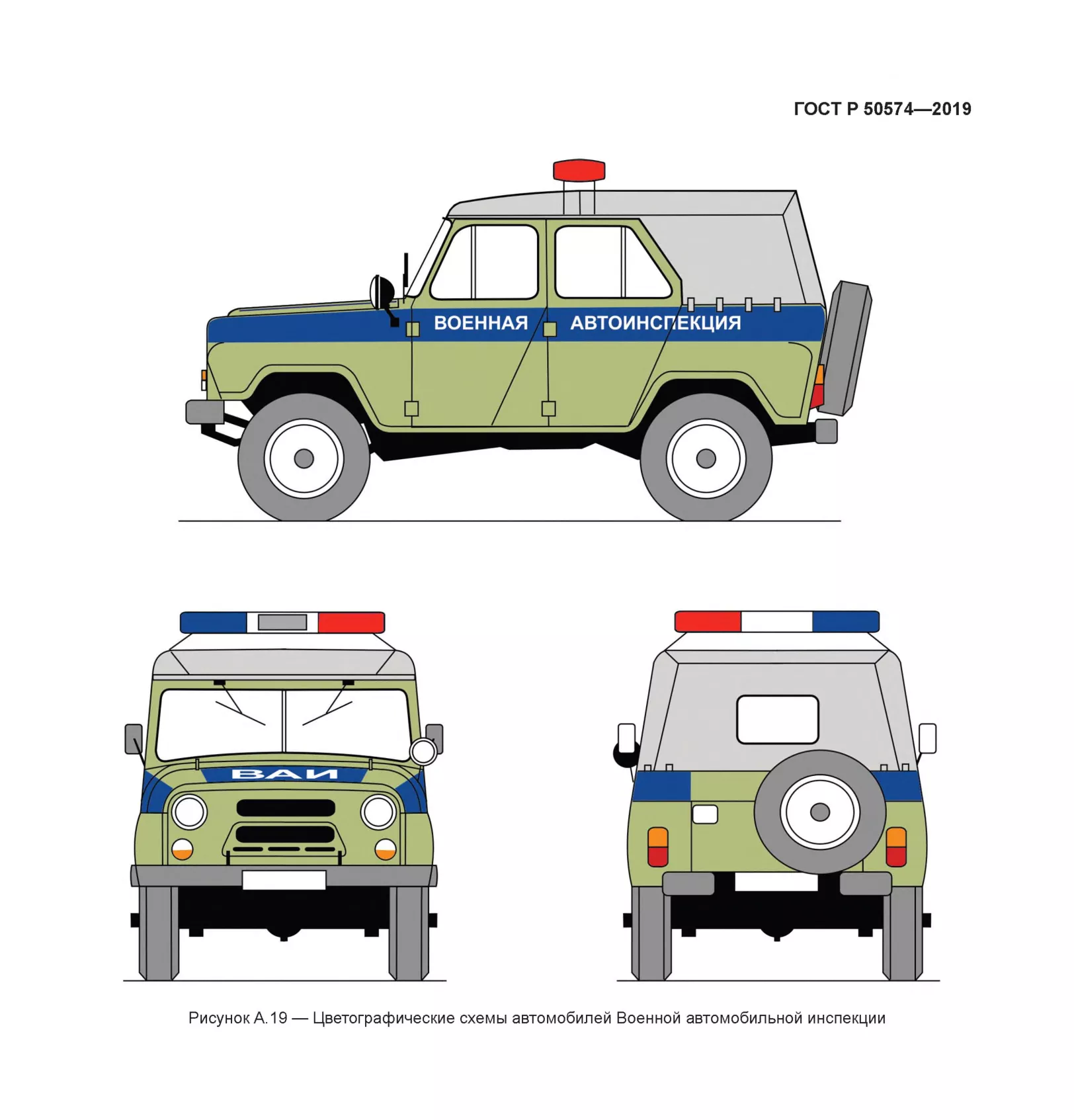

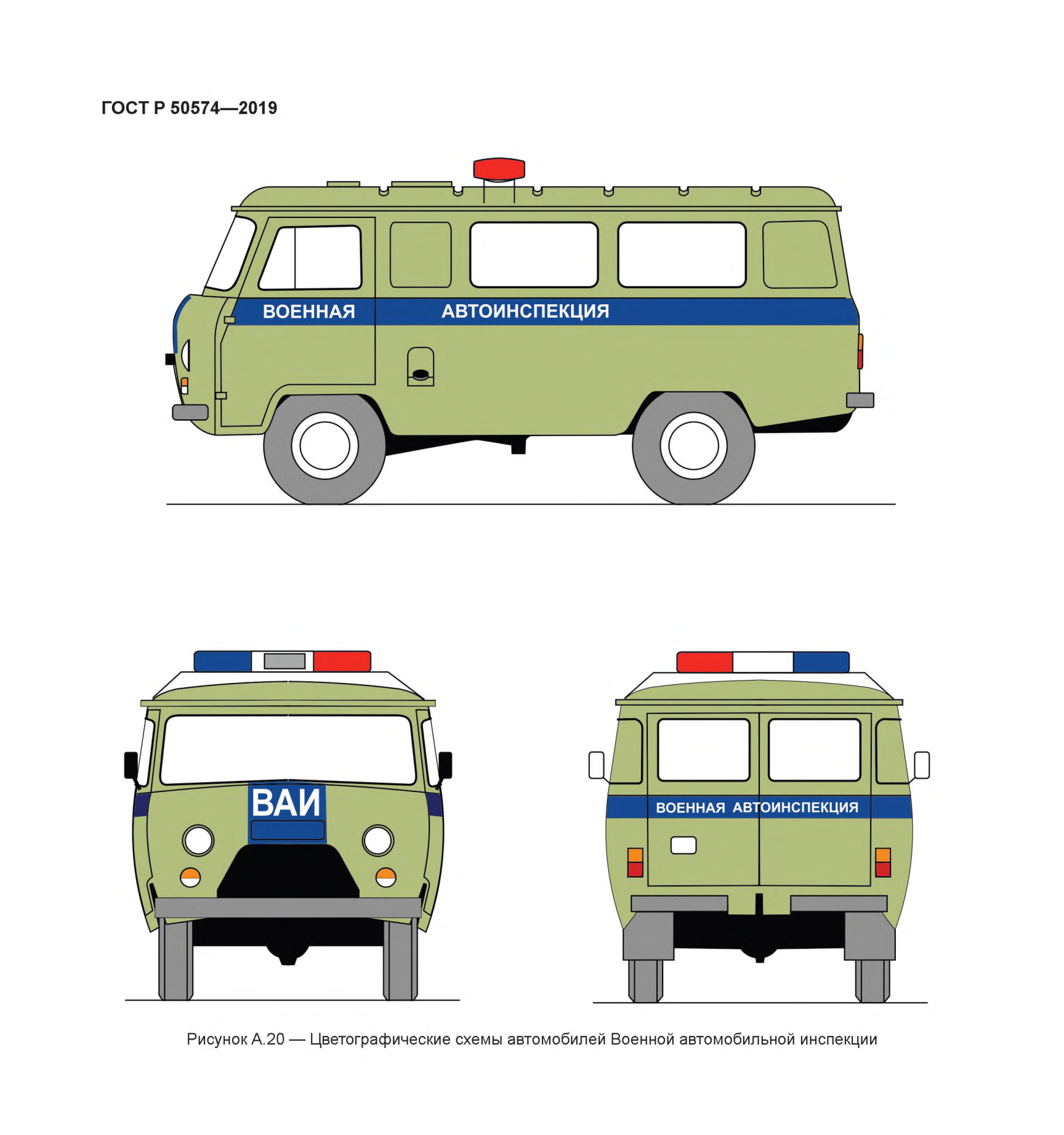

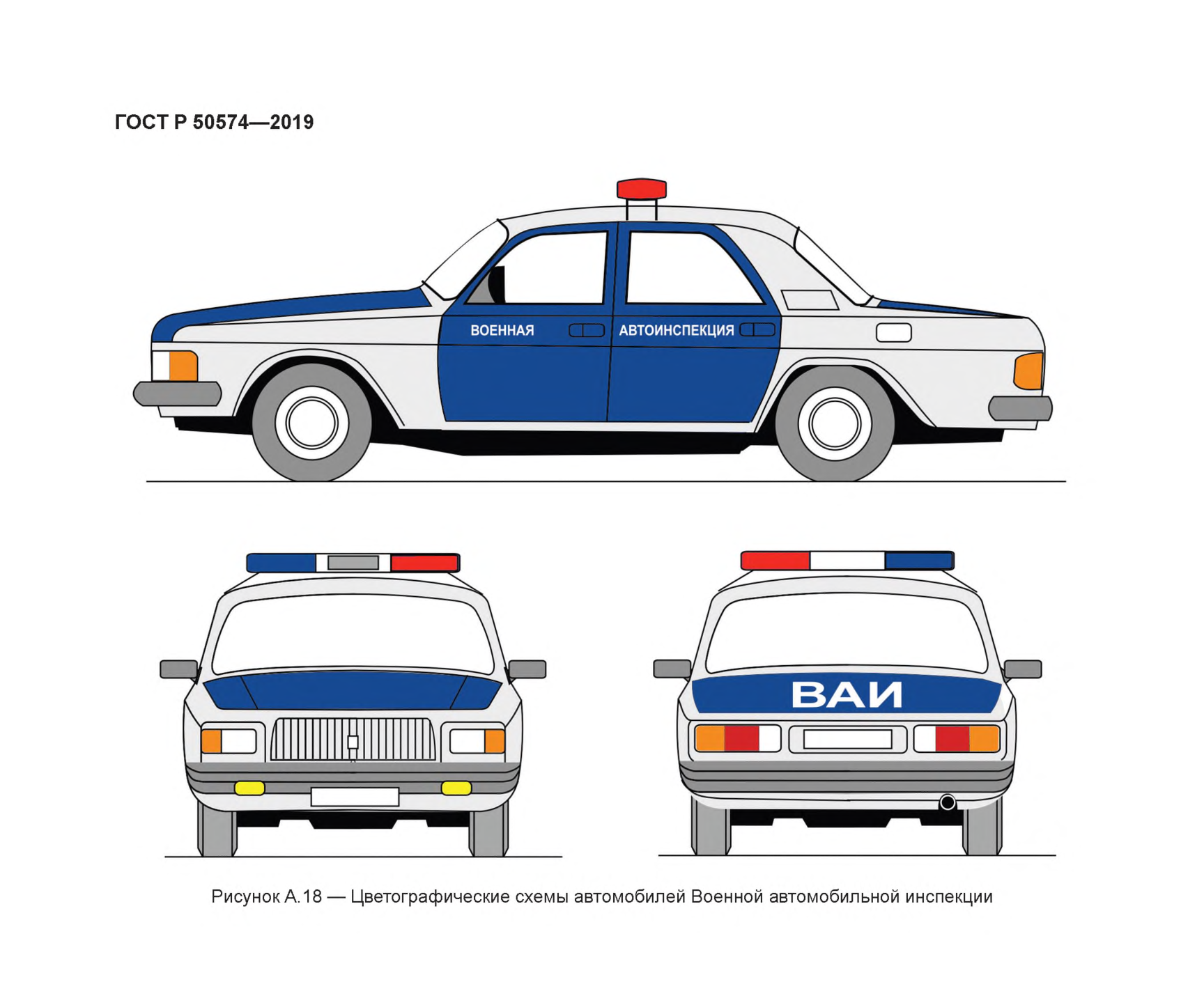

| Военная автомобильная инспекция: а) легковые автомобили, малометные автобусы б) легковые и грузопассажирские автомобили повышенной проходимости в) грузовые автомобили и мотоциклы |
Белый⁴) Защитный Белый⁴) Защитный |
Синий Синий Синий |

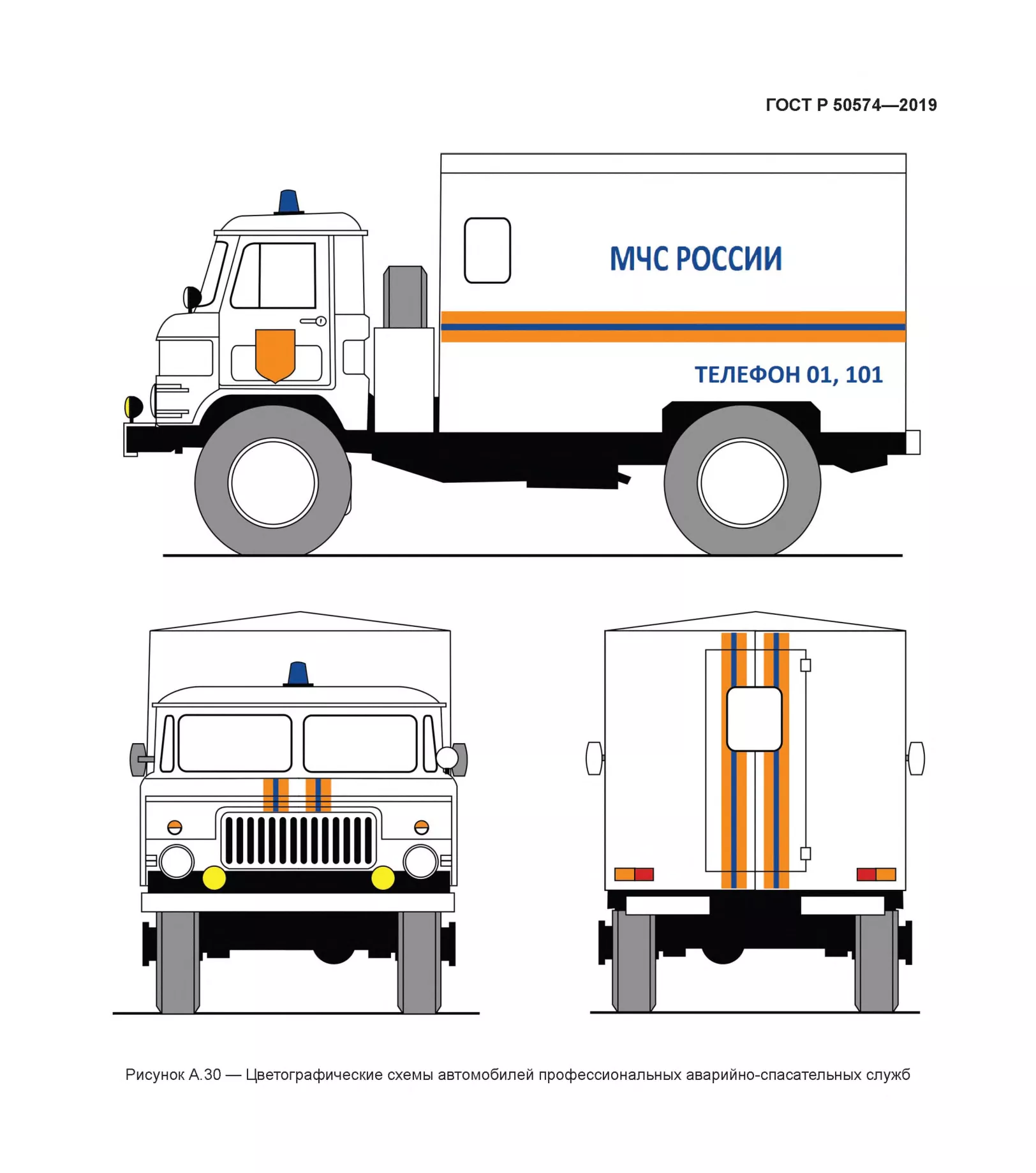

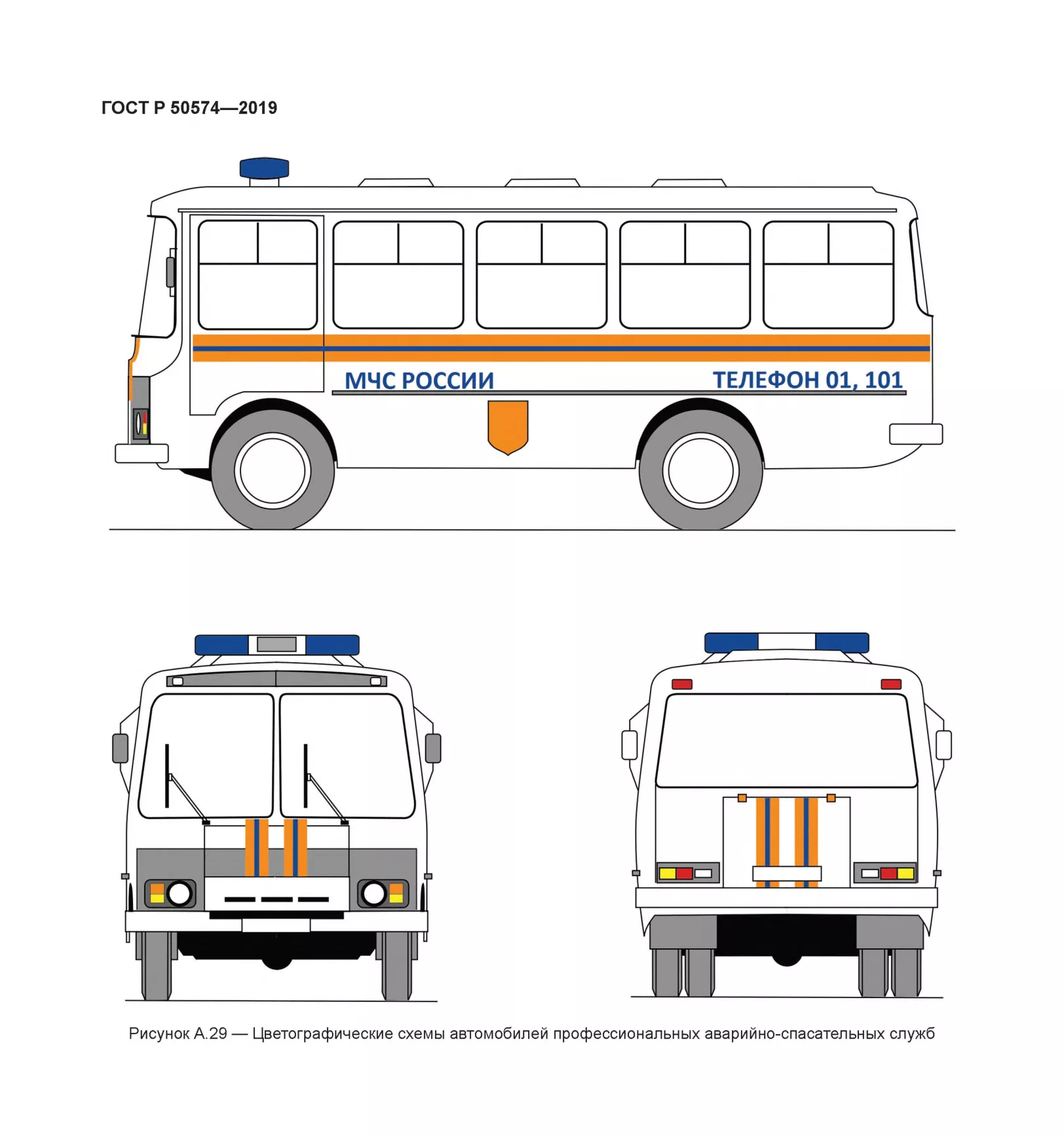

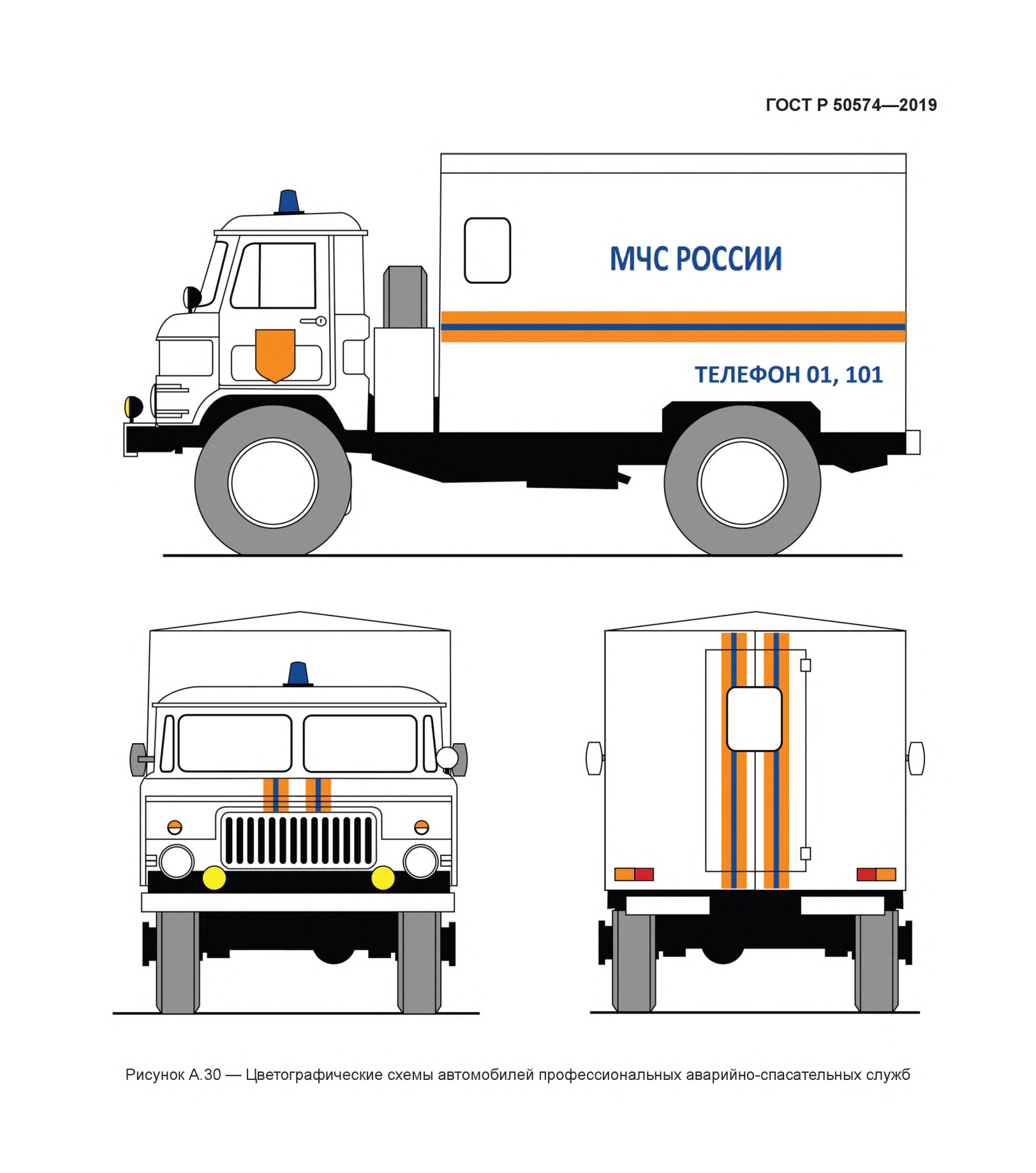

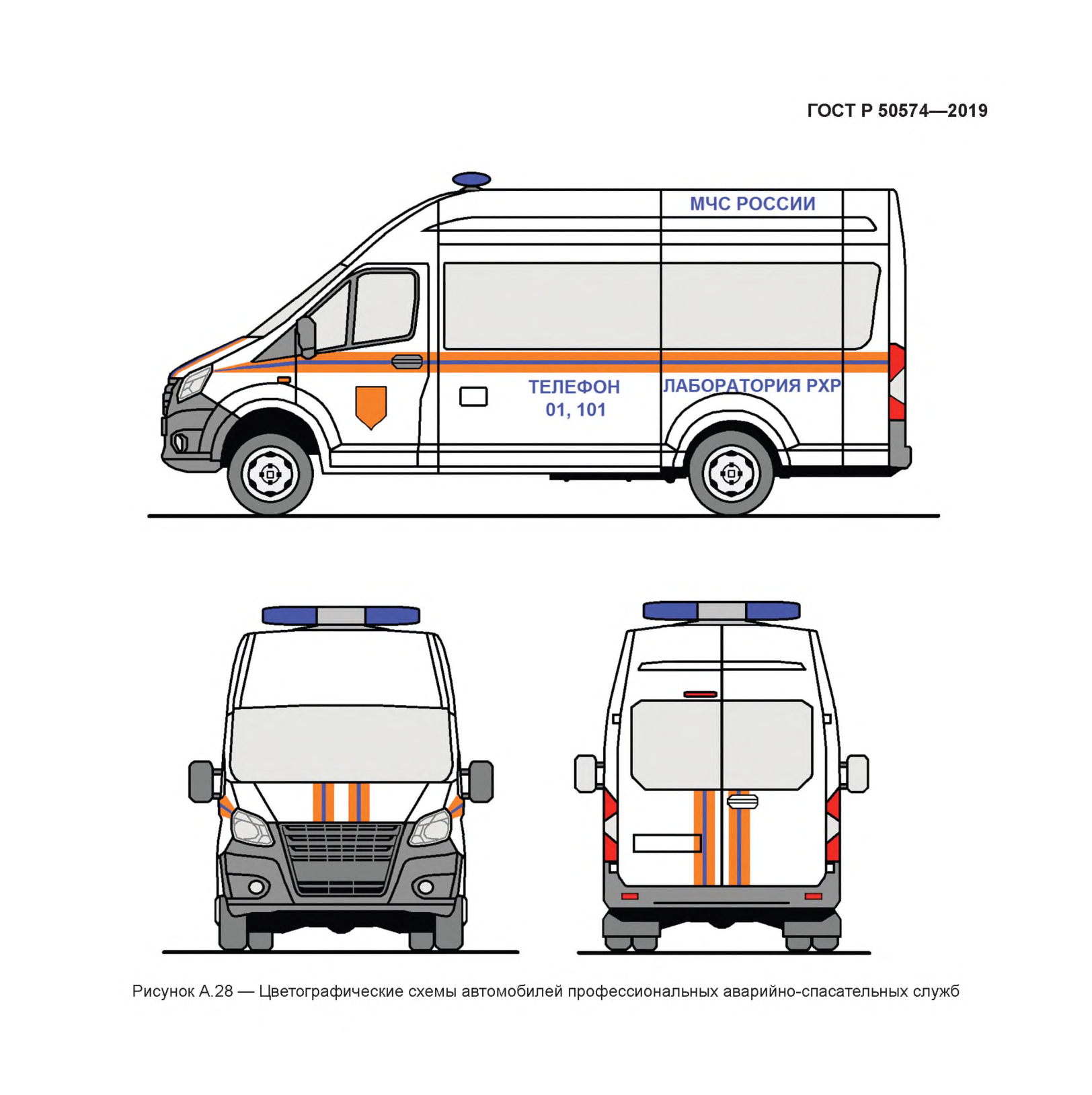

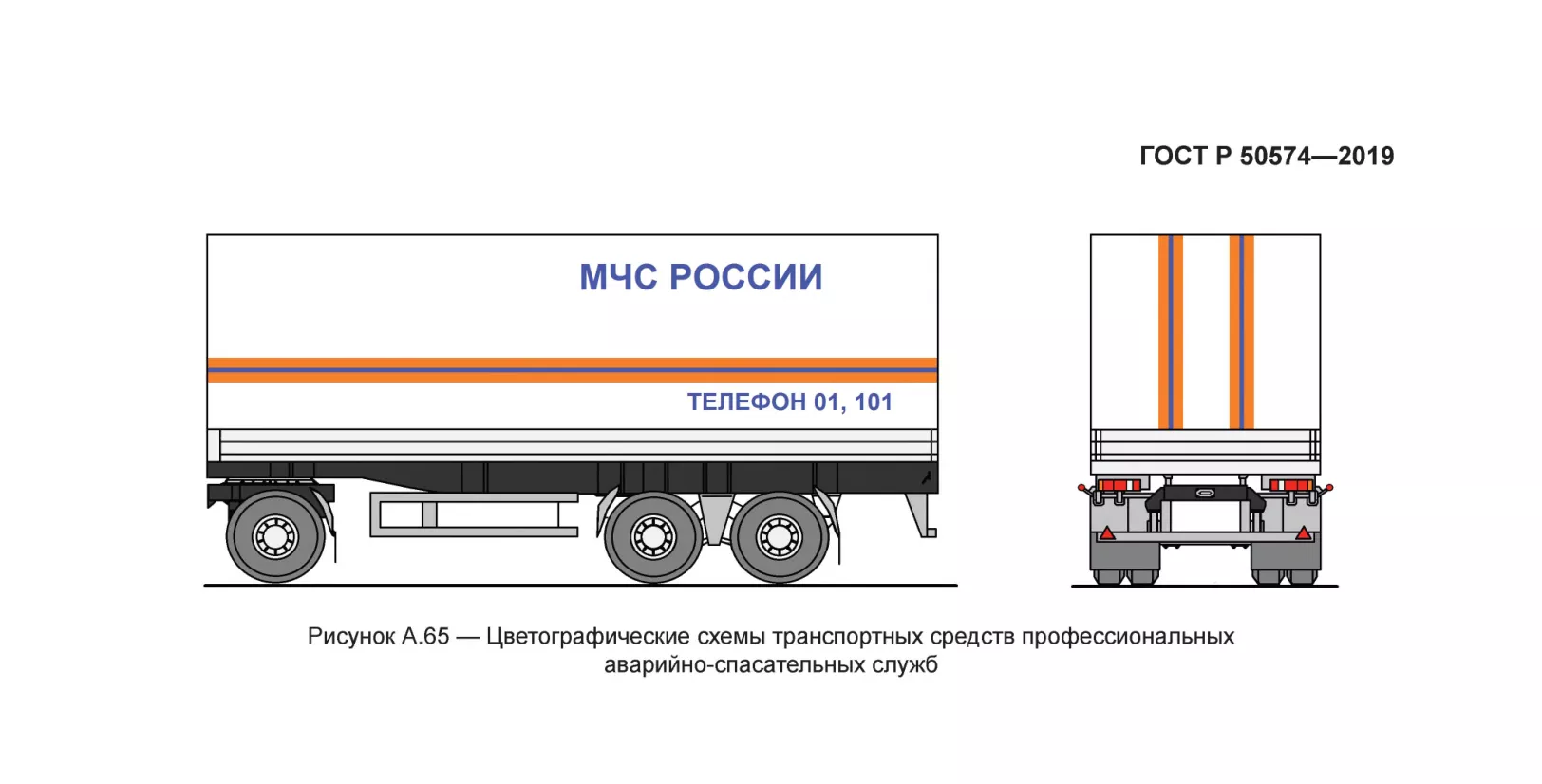

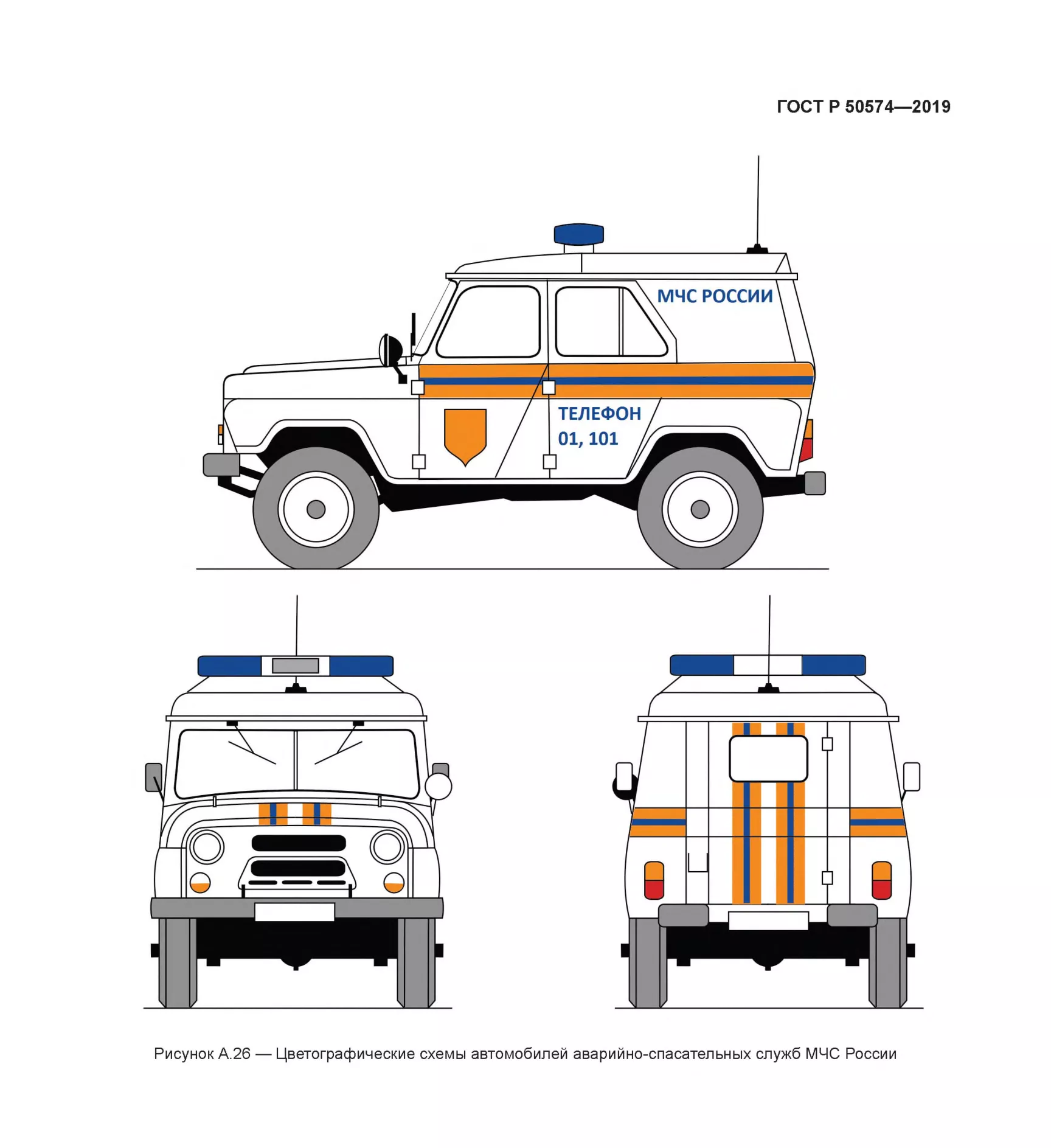

| Аварийно-спасательные службы | Белый⁴) | Двухцветный: оранжевый, синий⁵) |

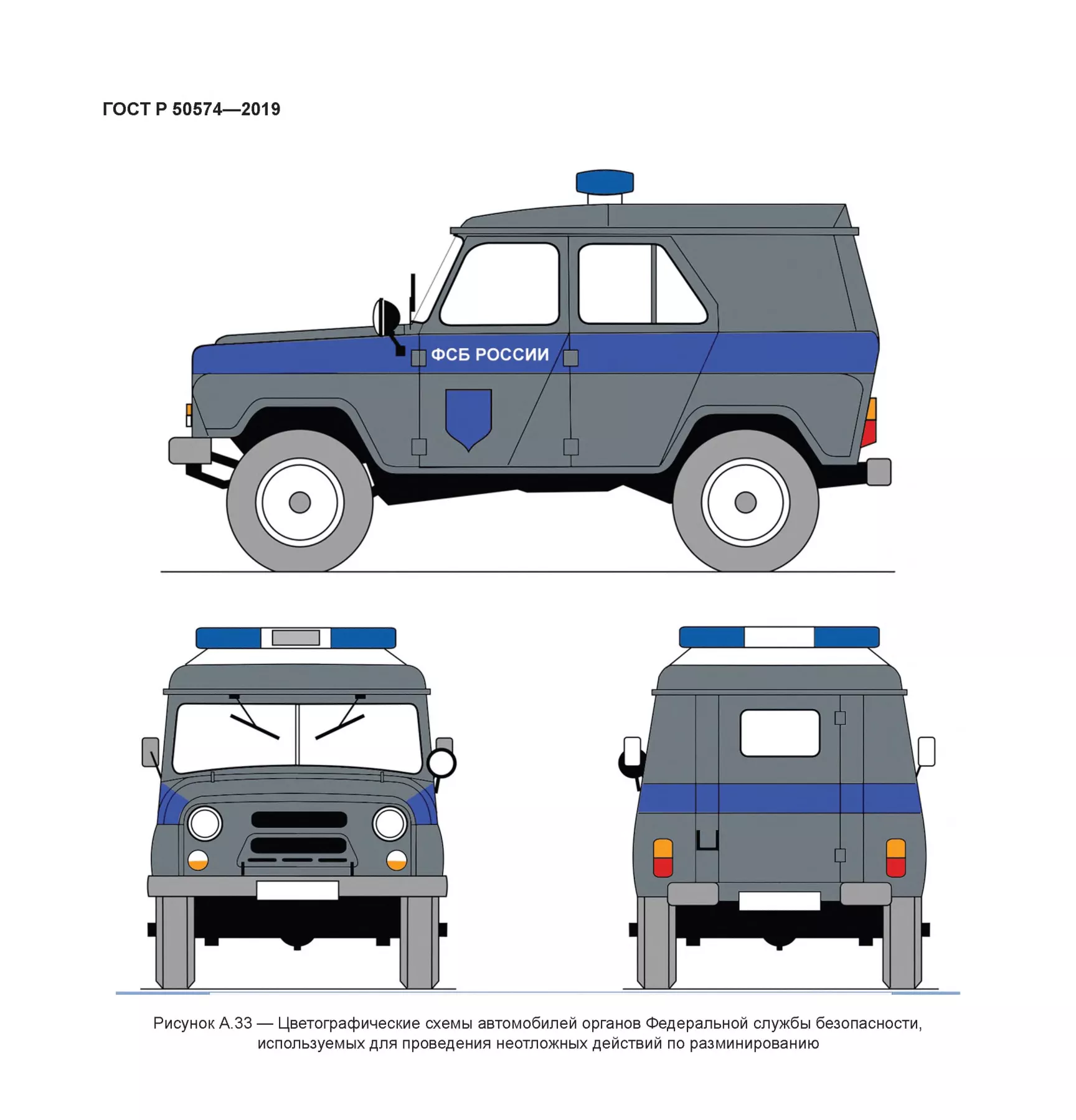

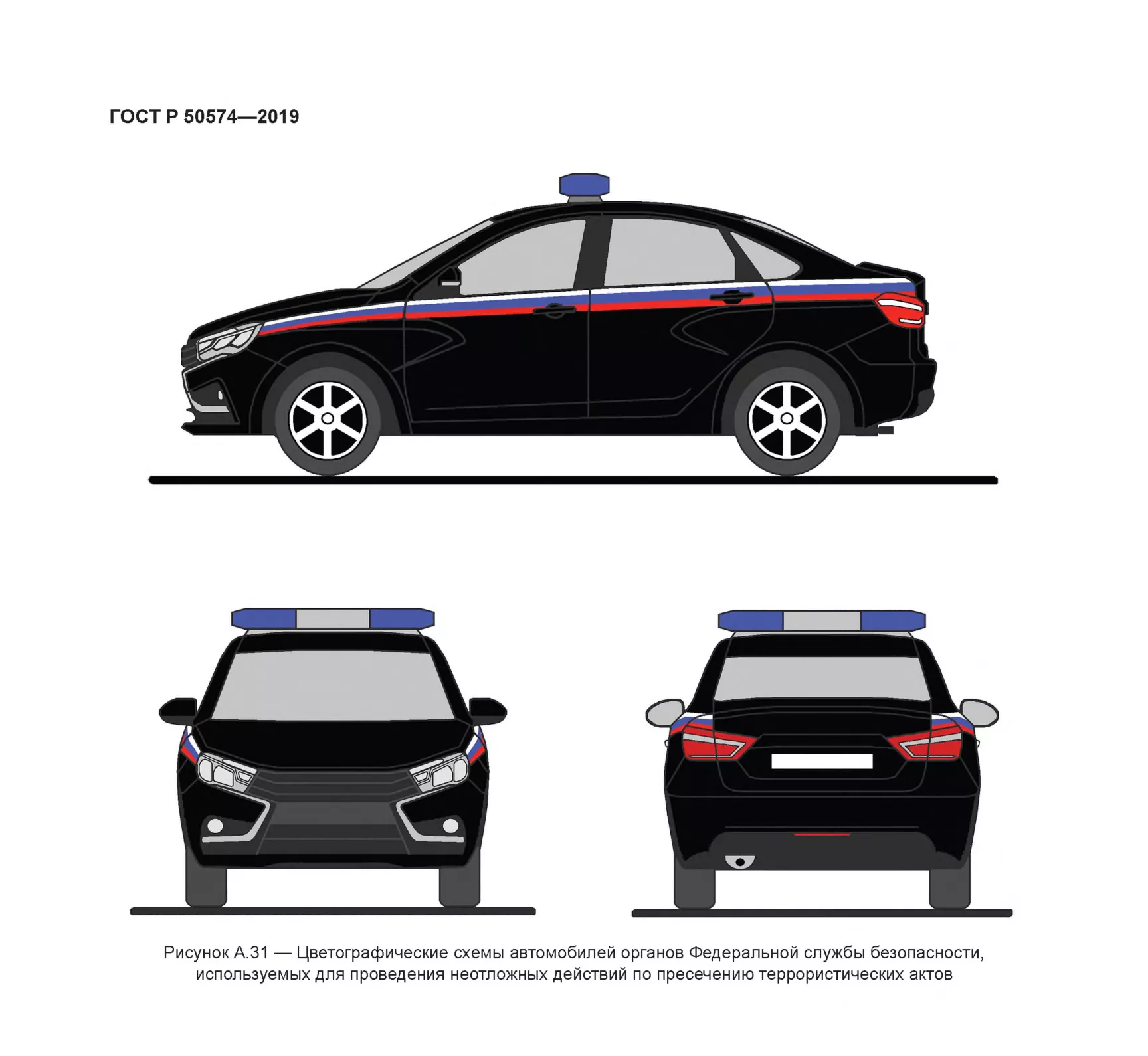

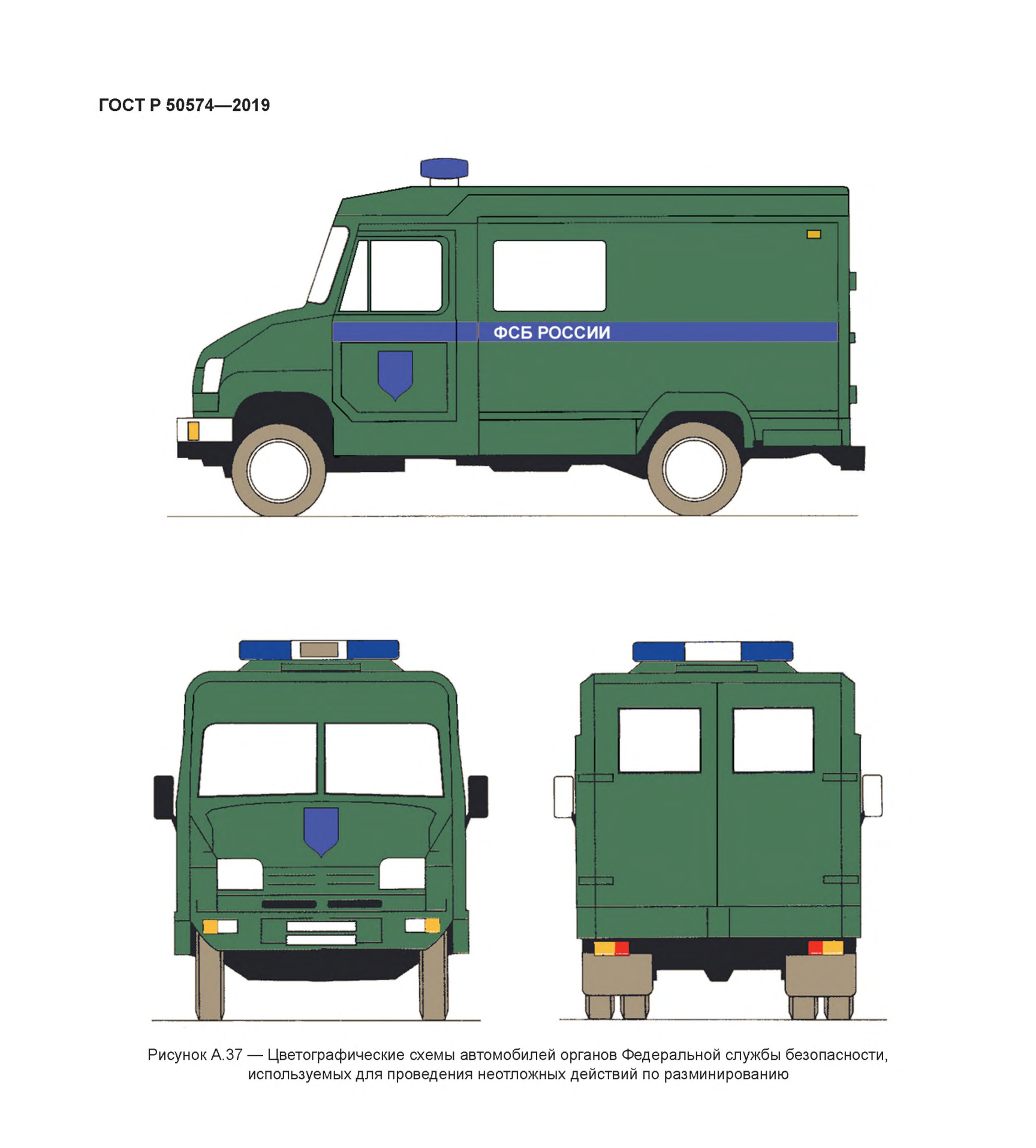

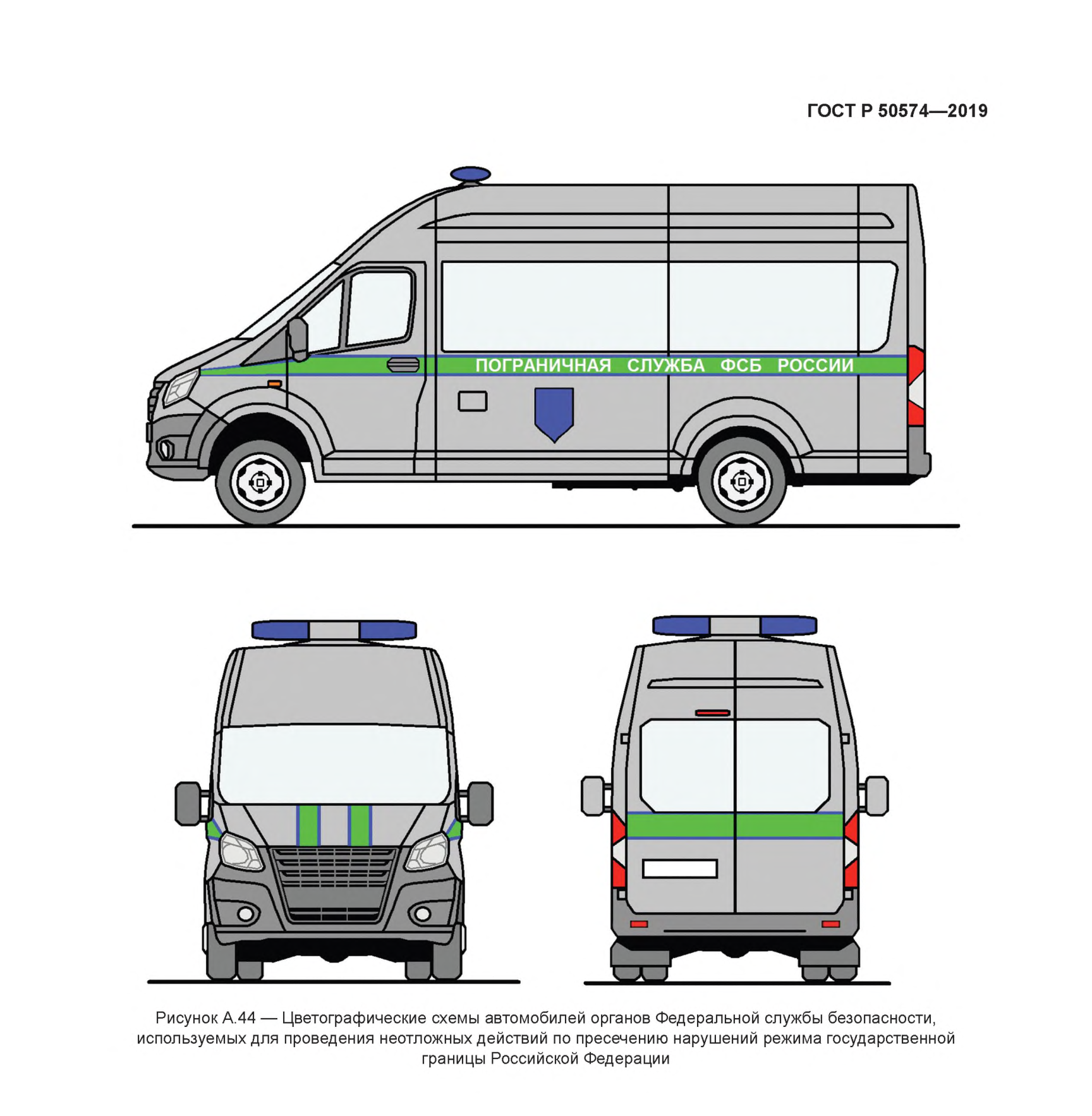

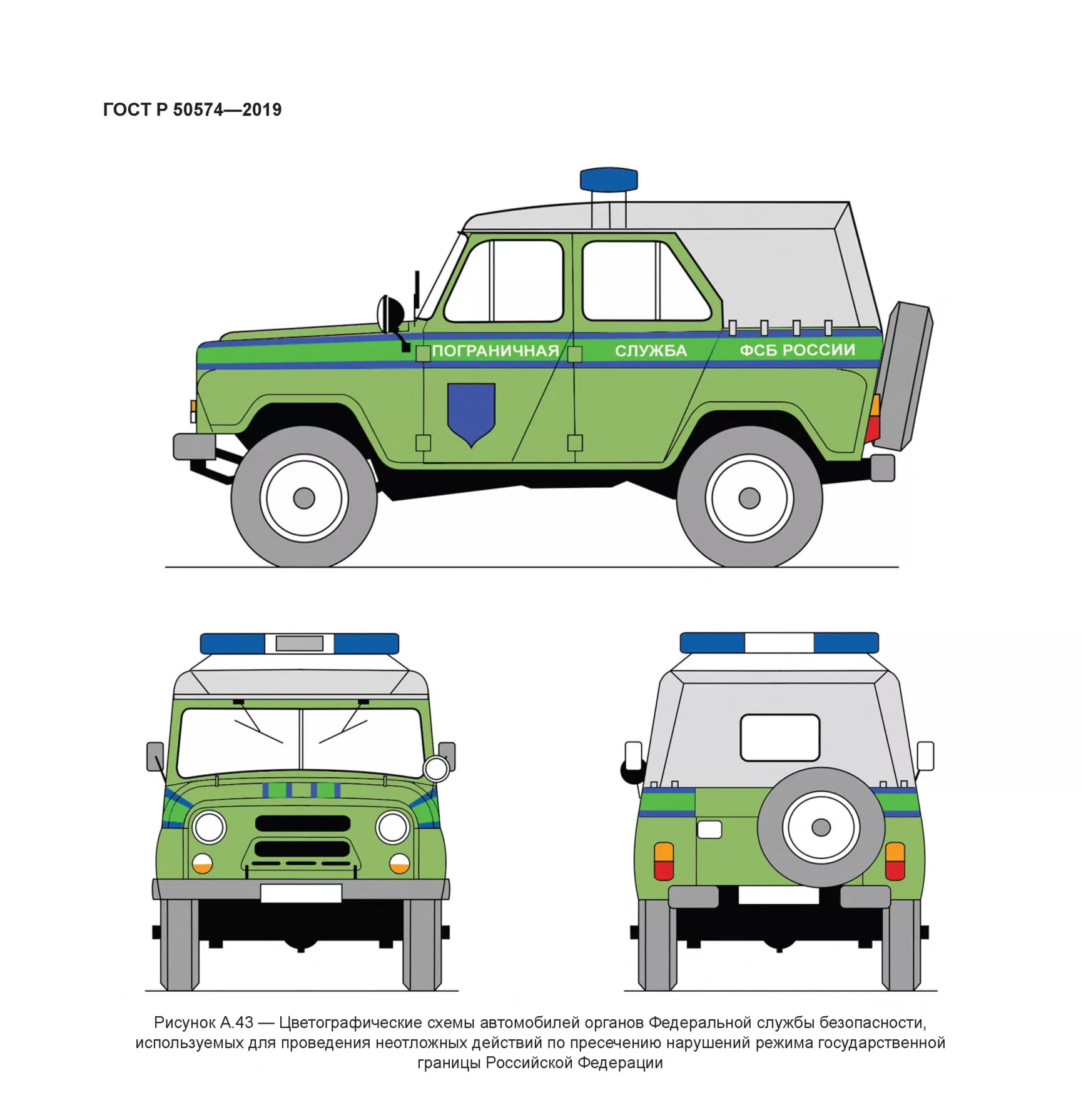

| Органы Федеральной службы безопасности: а) пресечение террористических актов б) разминирование в) пресечение нарушений режима государственной границы Российской Федерации |
Черный Желтый Зеленый Светло-серый Черный Зеленый |
Трехцветный: «белый-синий-красный»⁶) Синий Двухцветный: зеленый, синий⁷) |

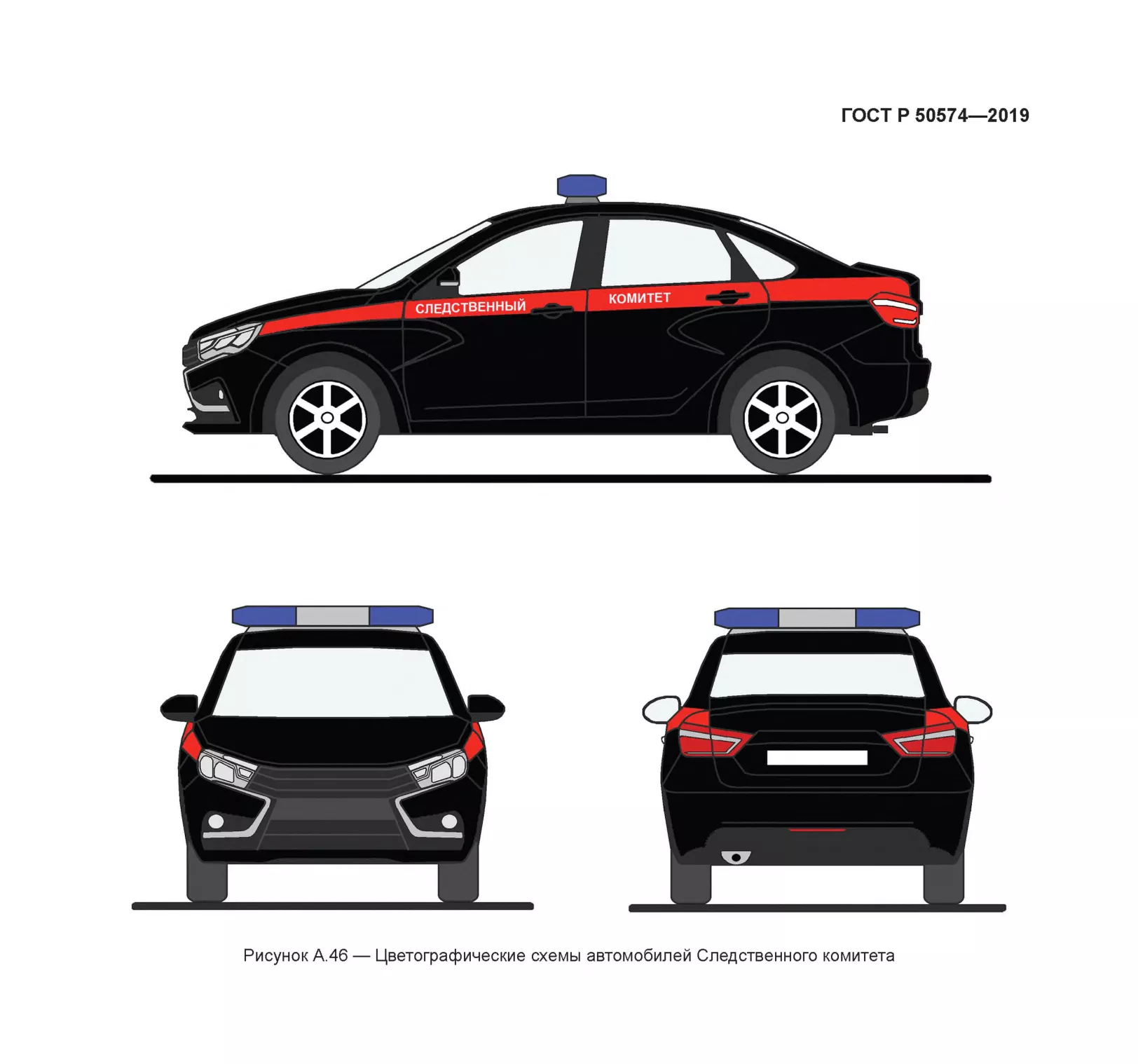

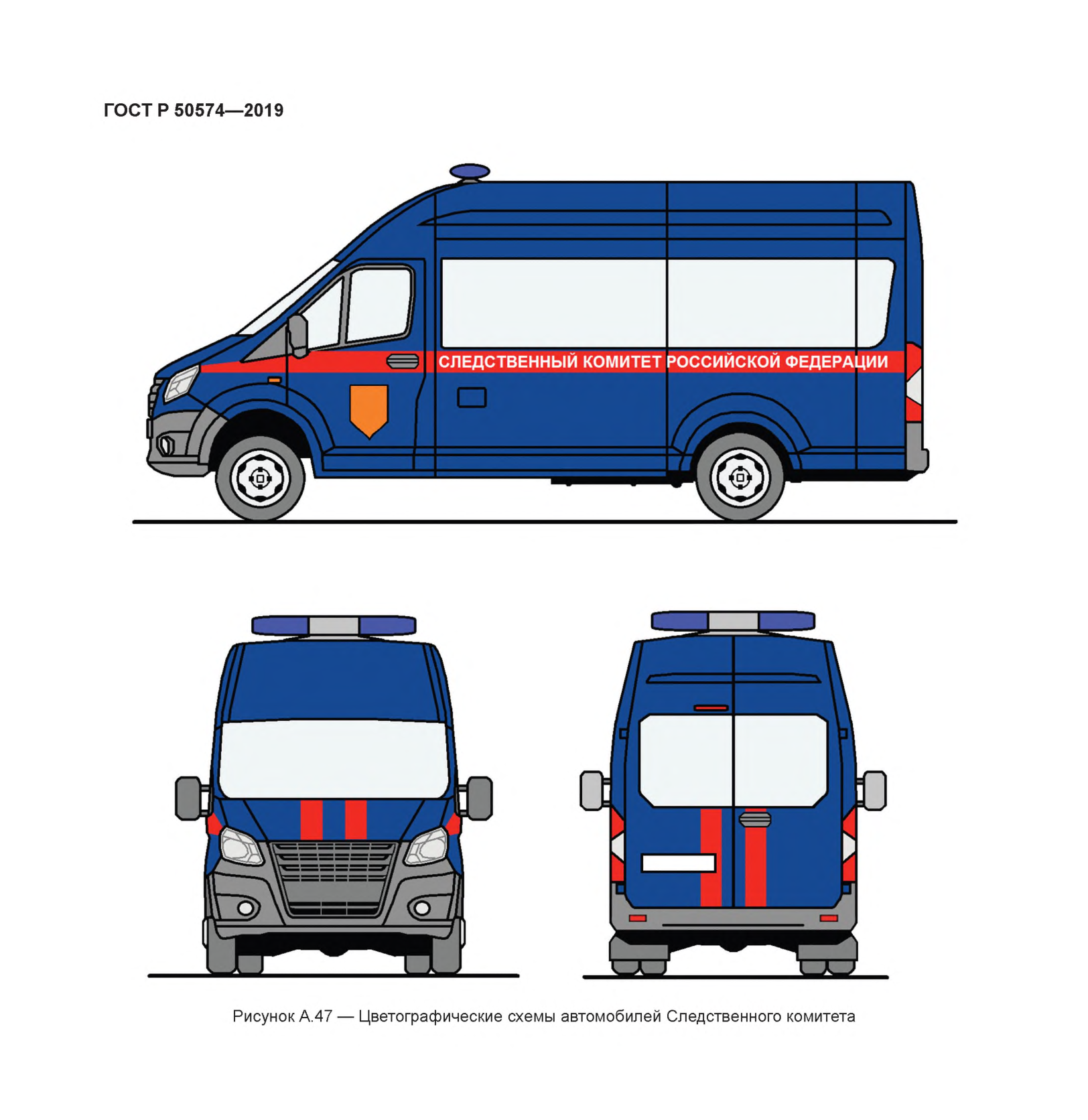

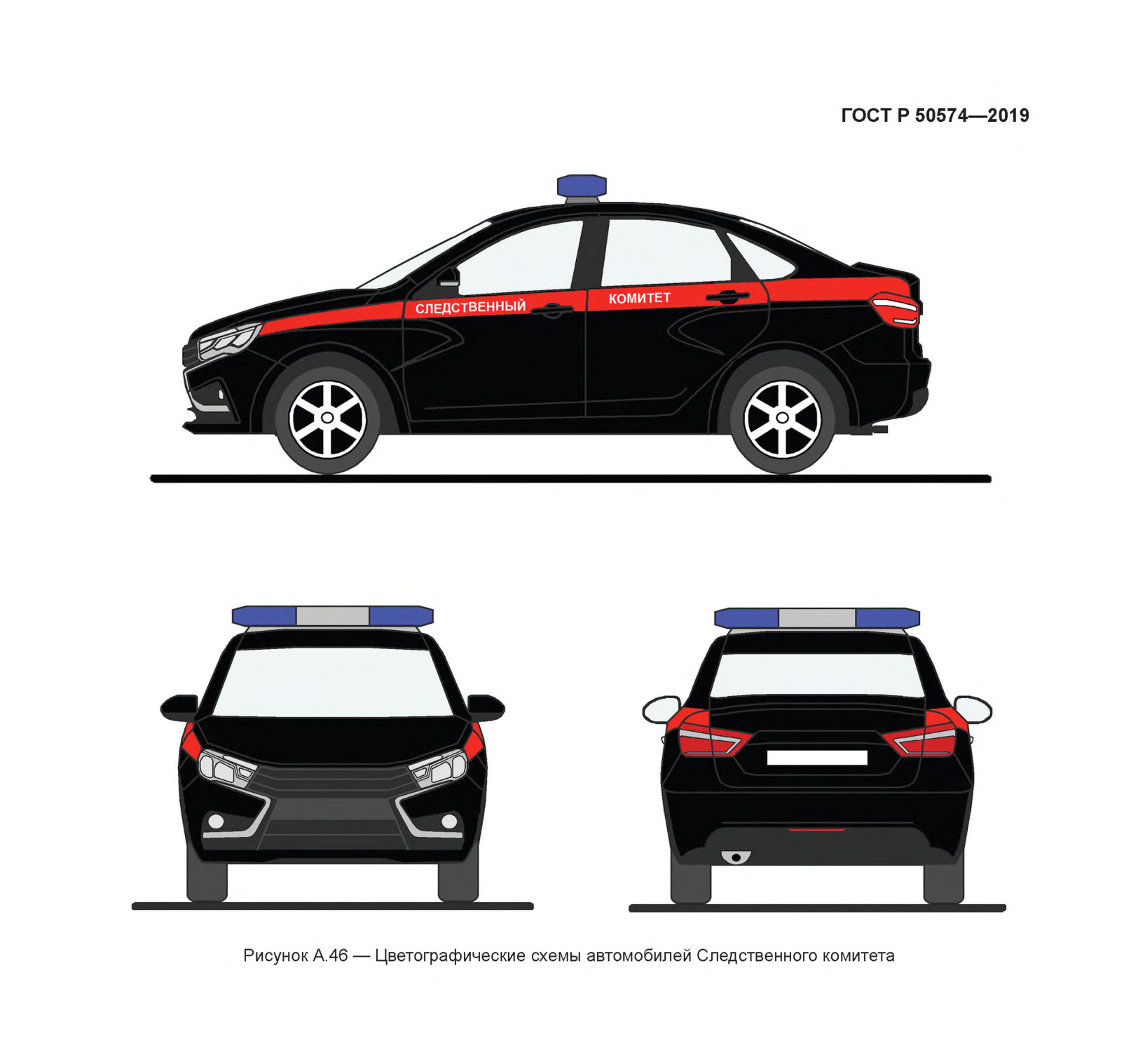

| Следственные органы Следственного комитета Российской Федерации | Синий Черный |
Красный |

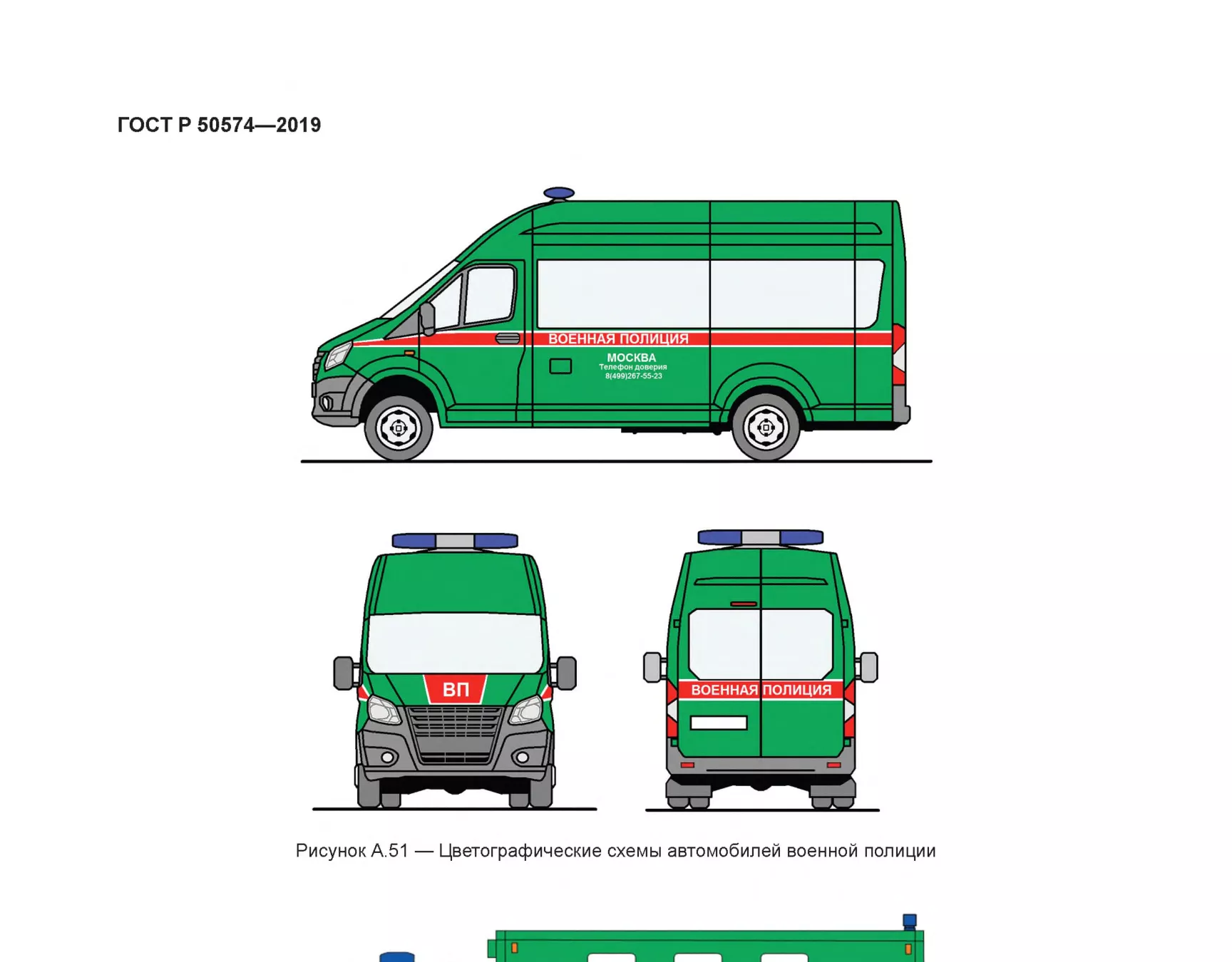

| Военная полиция Вооруженных сил Российской Федерации (легковые автомобили, малометные автобусы, легковые и грузопассажирские автомобили повышенной проходимости, грузовые автомобили) |
Защитный | Красный и белый |

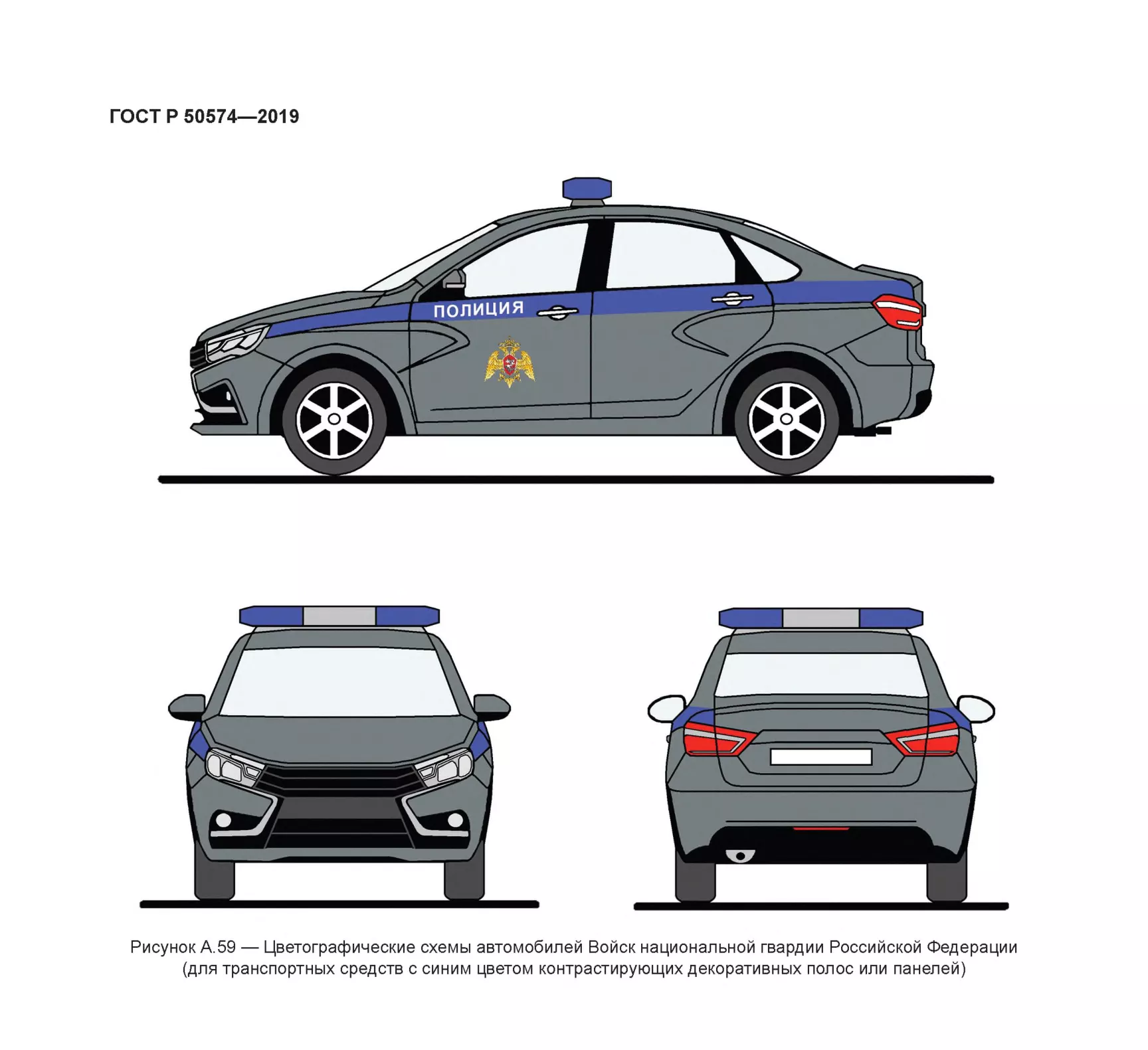

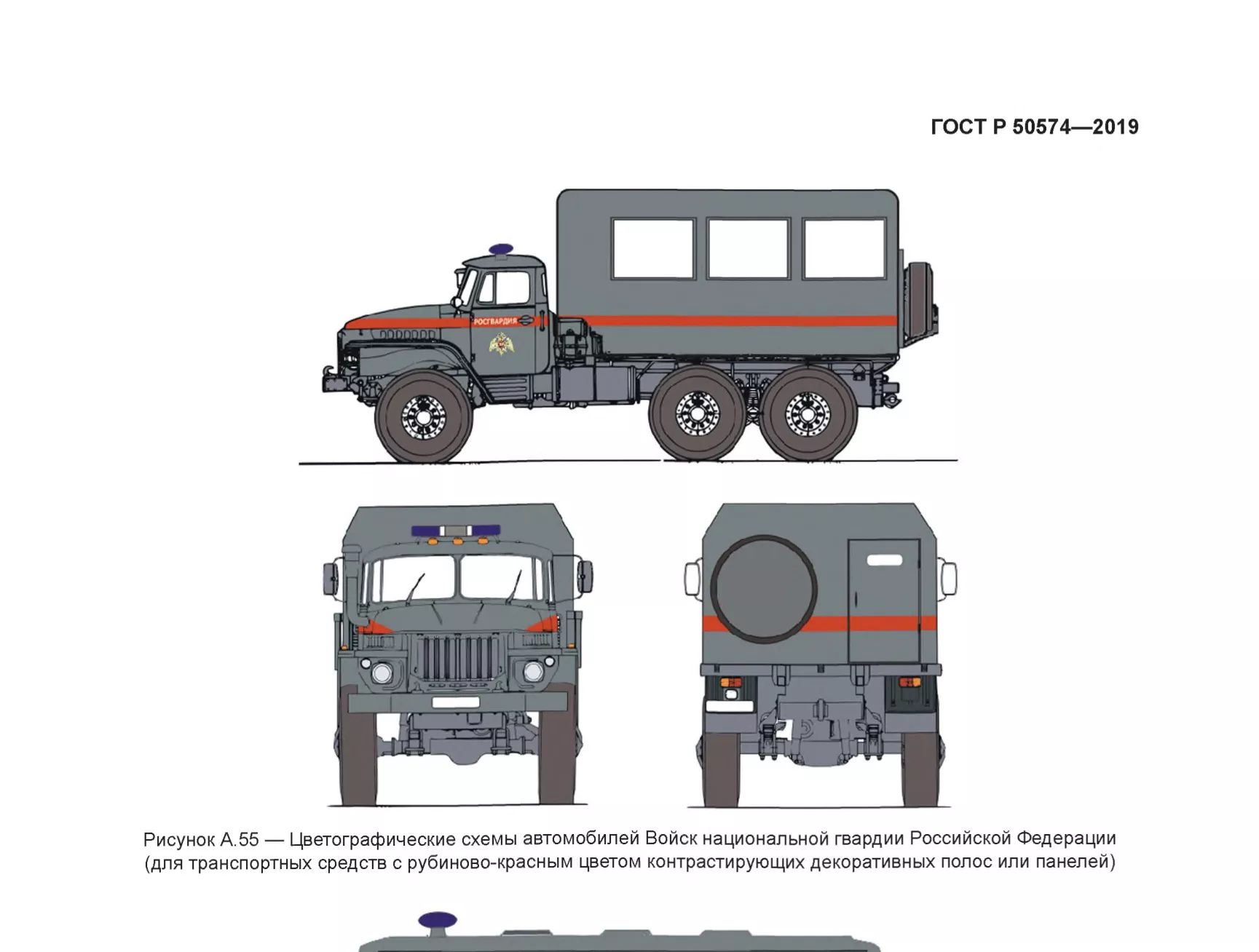

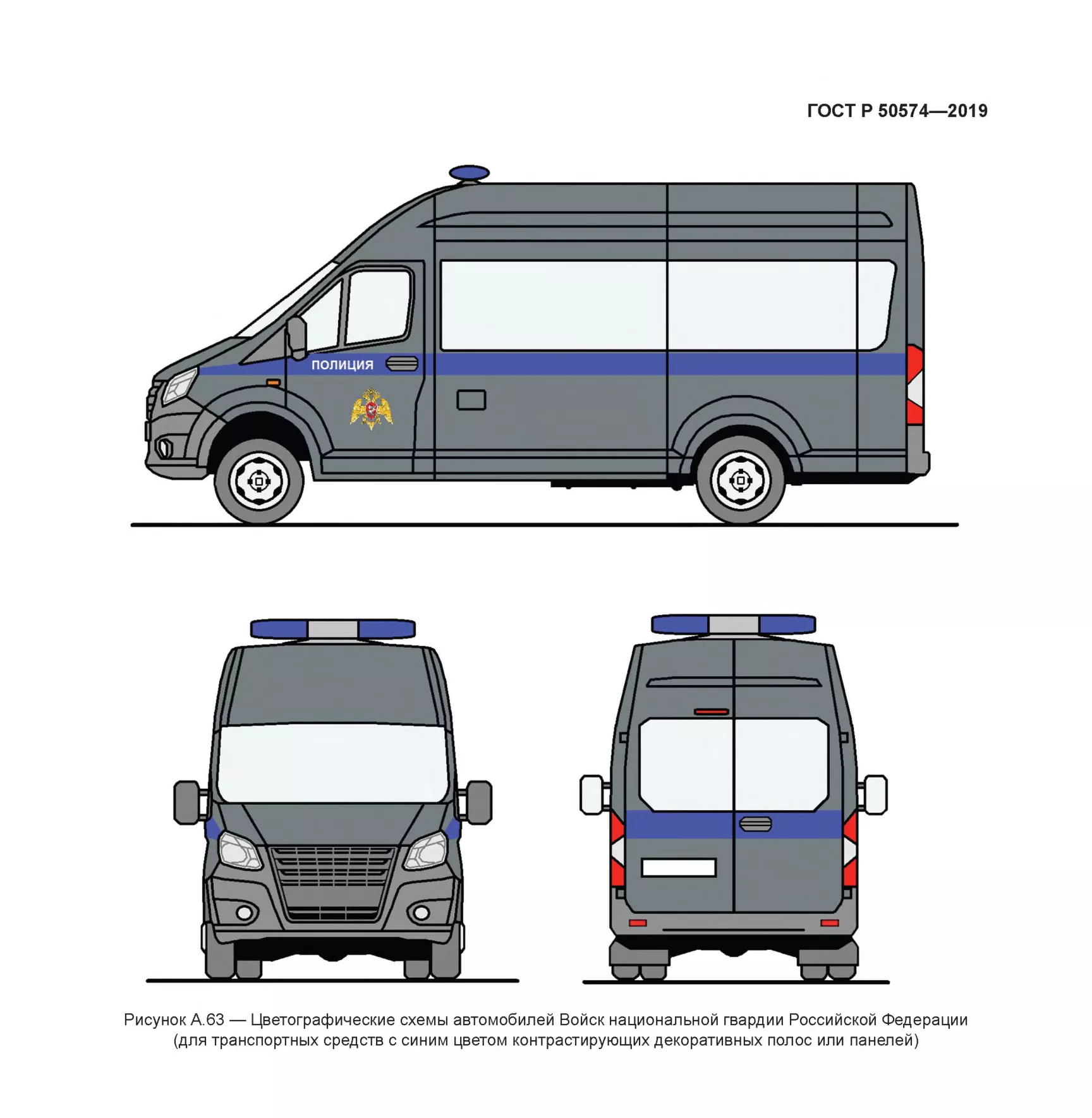

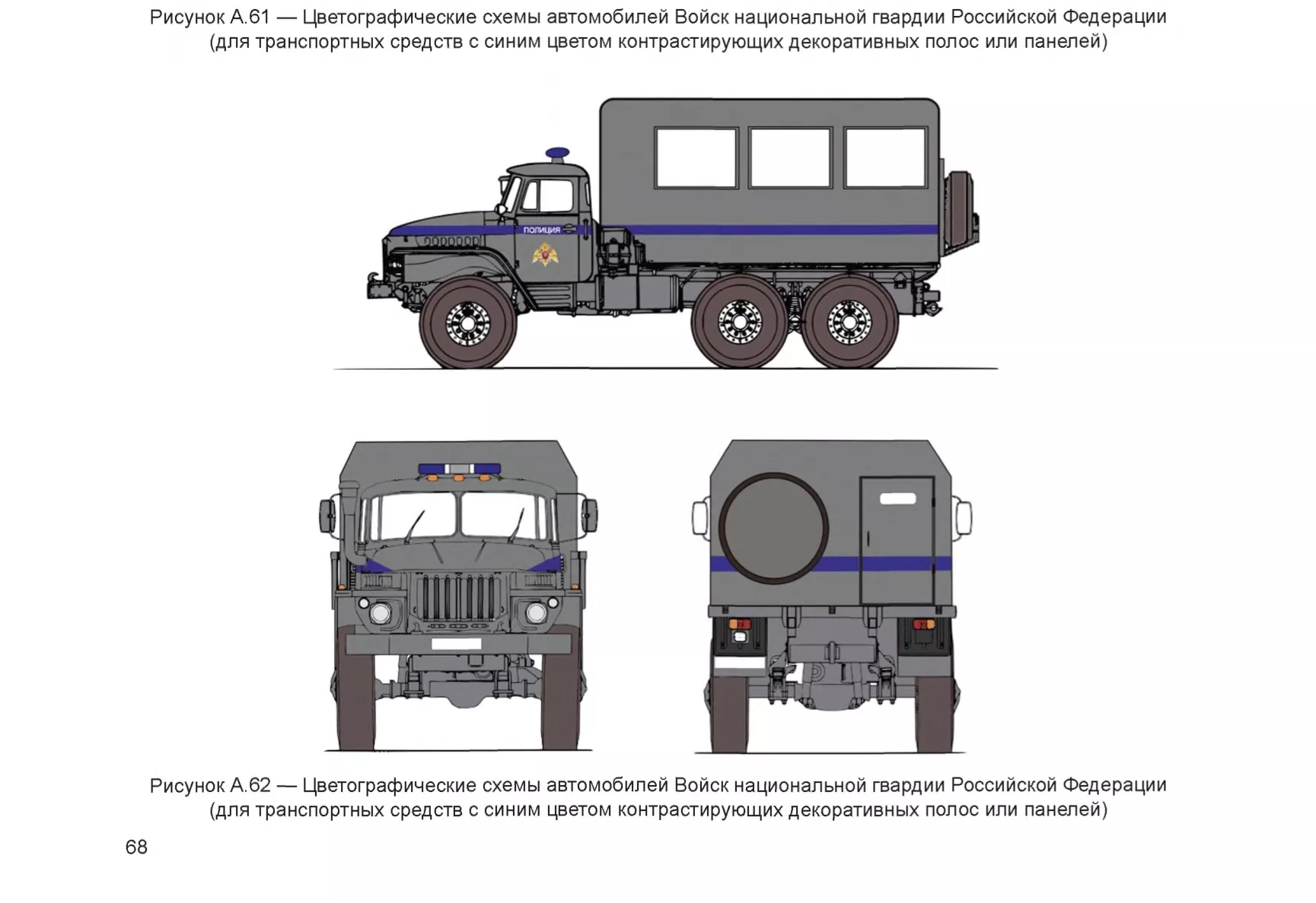

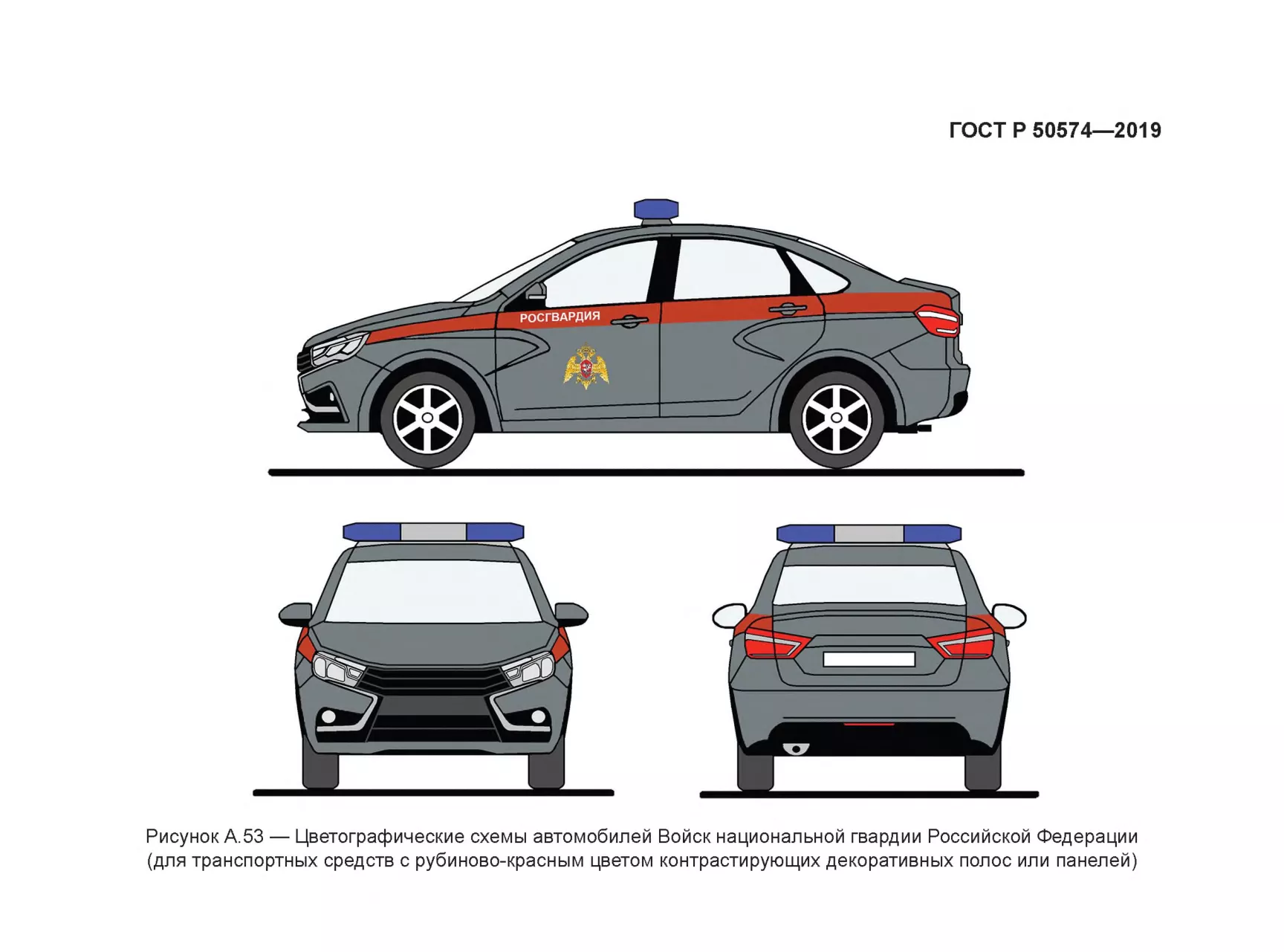

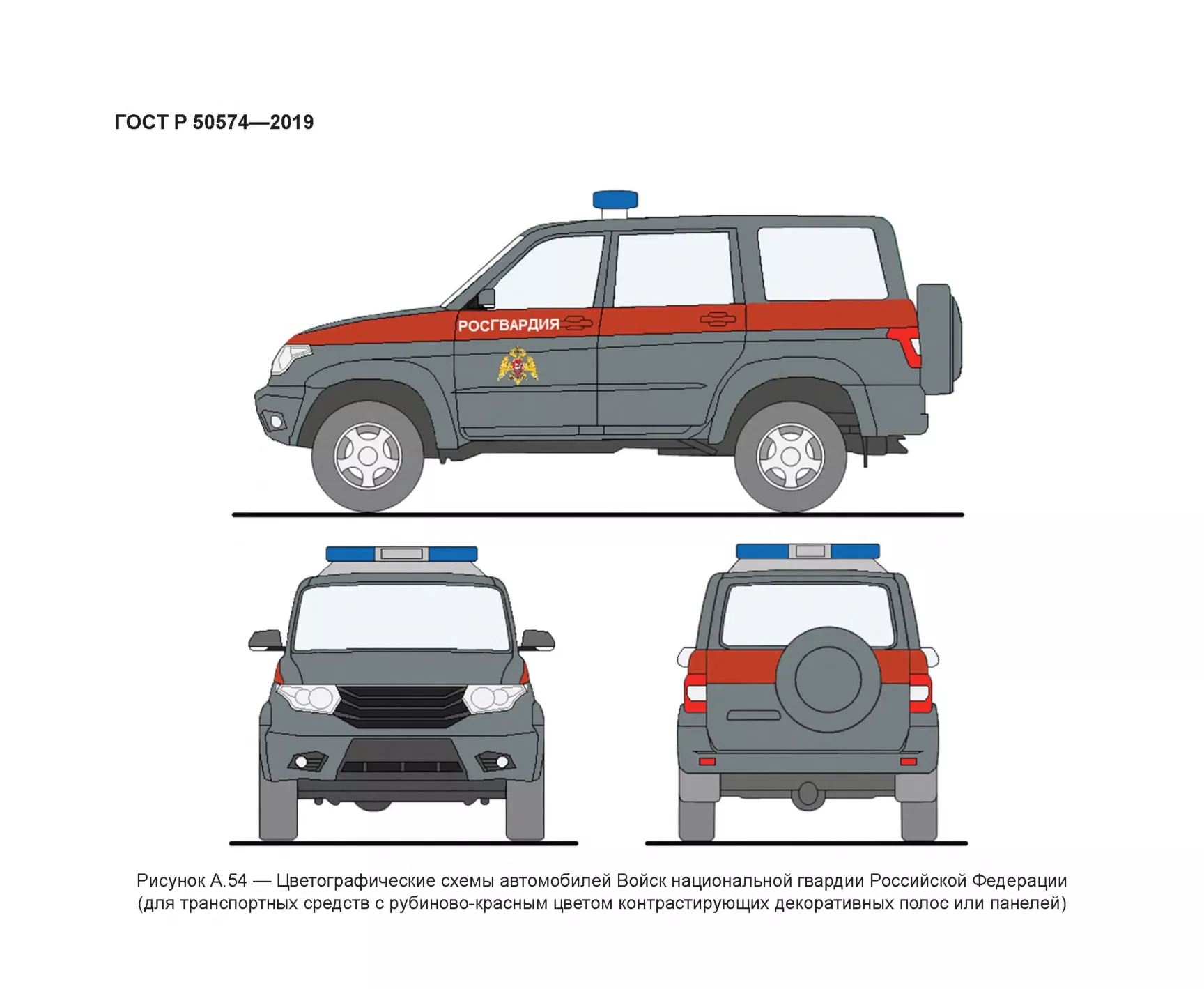

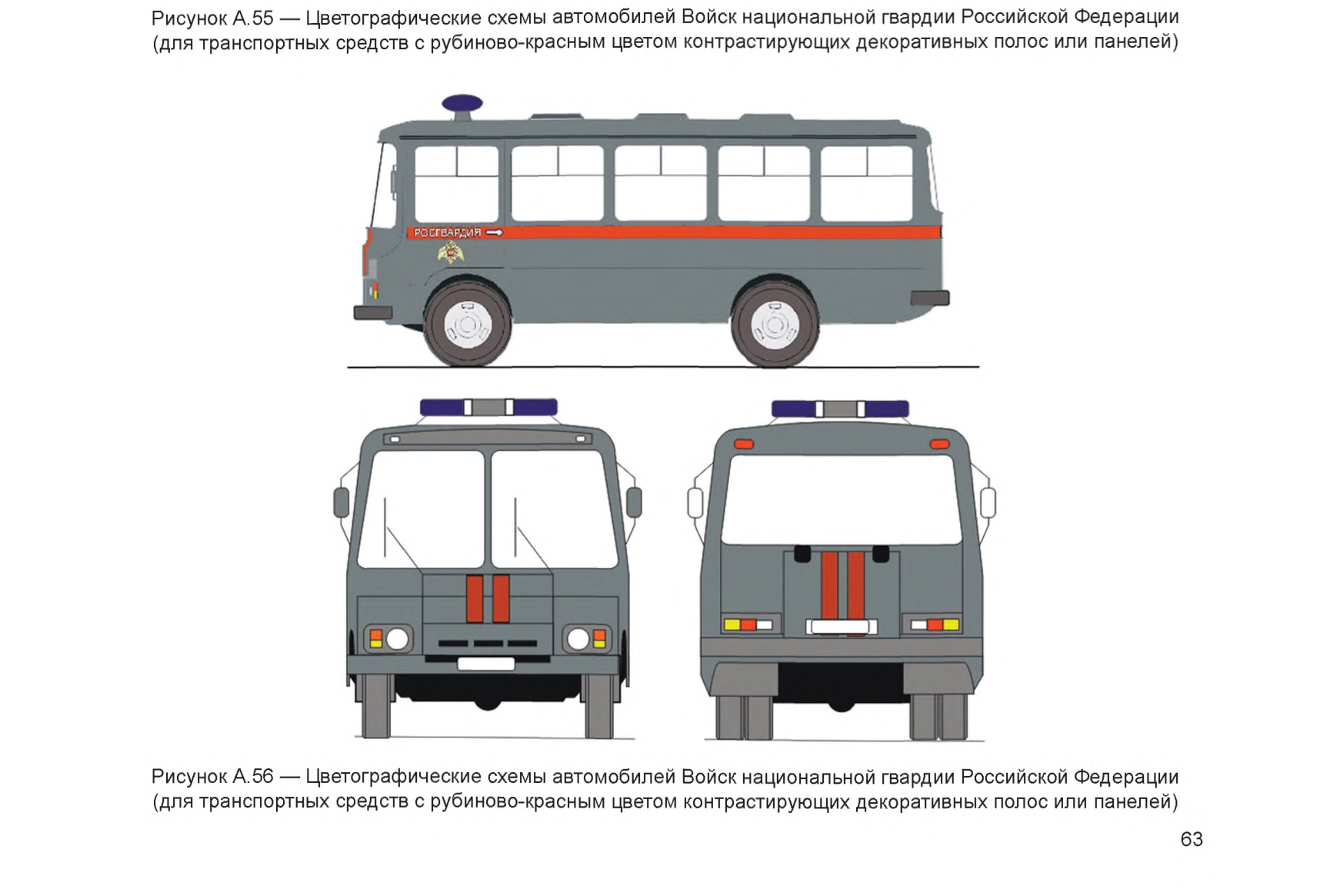

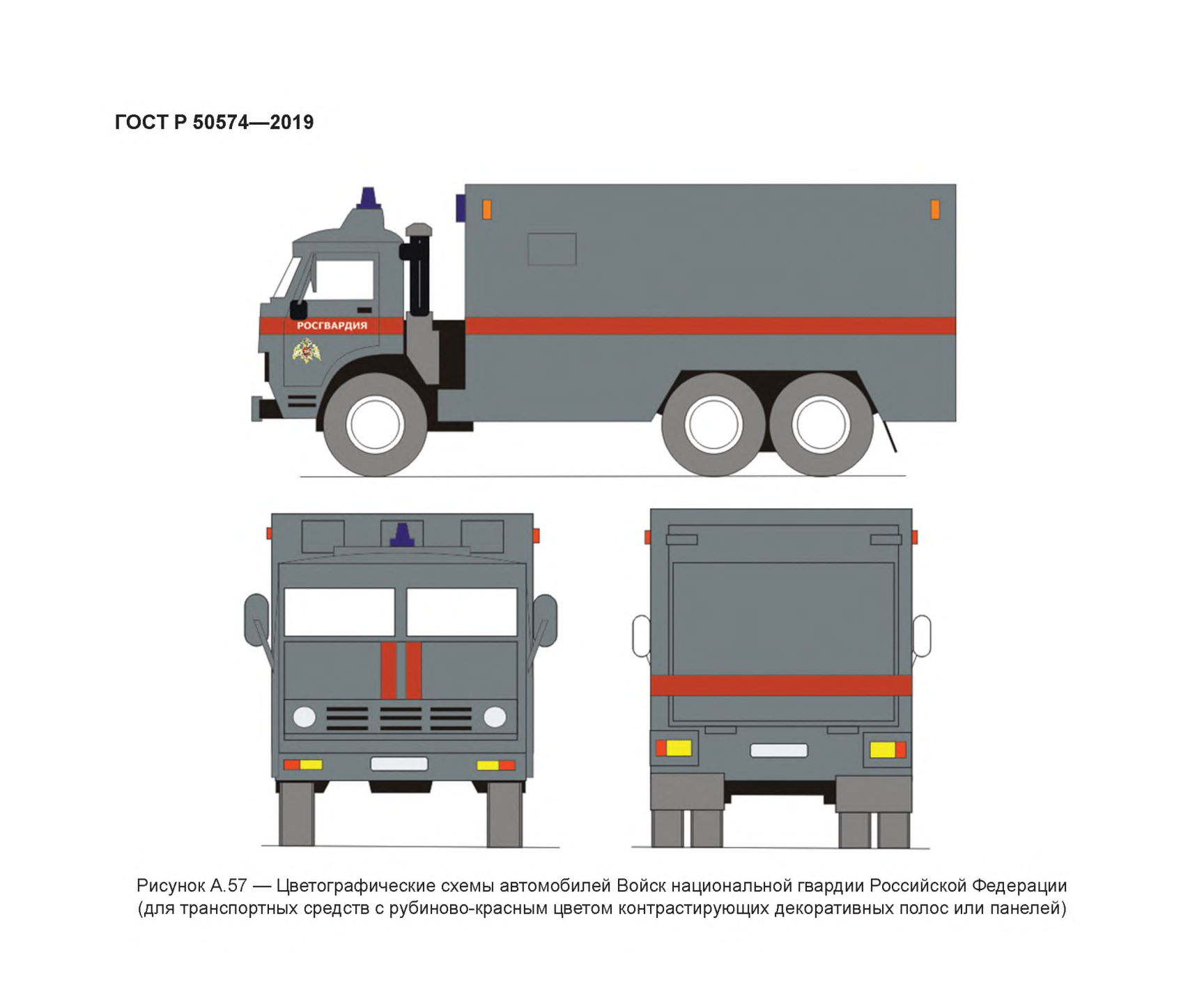

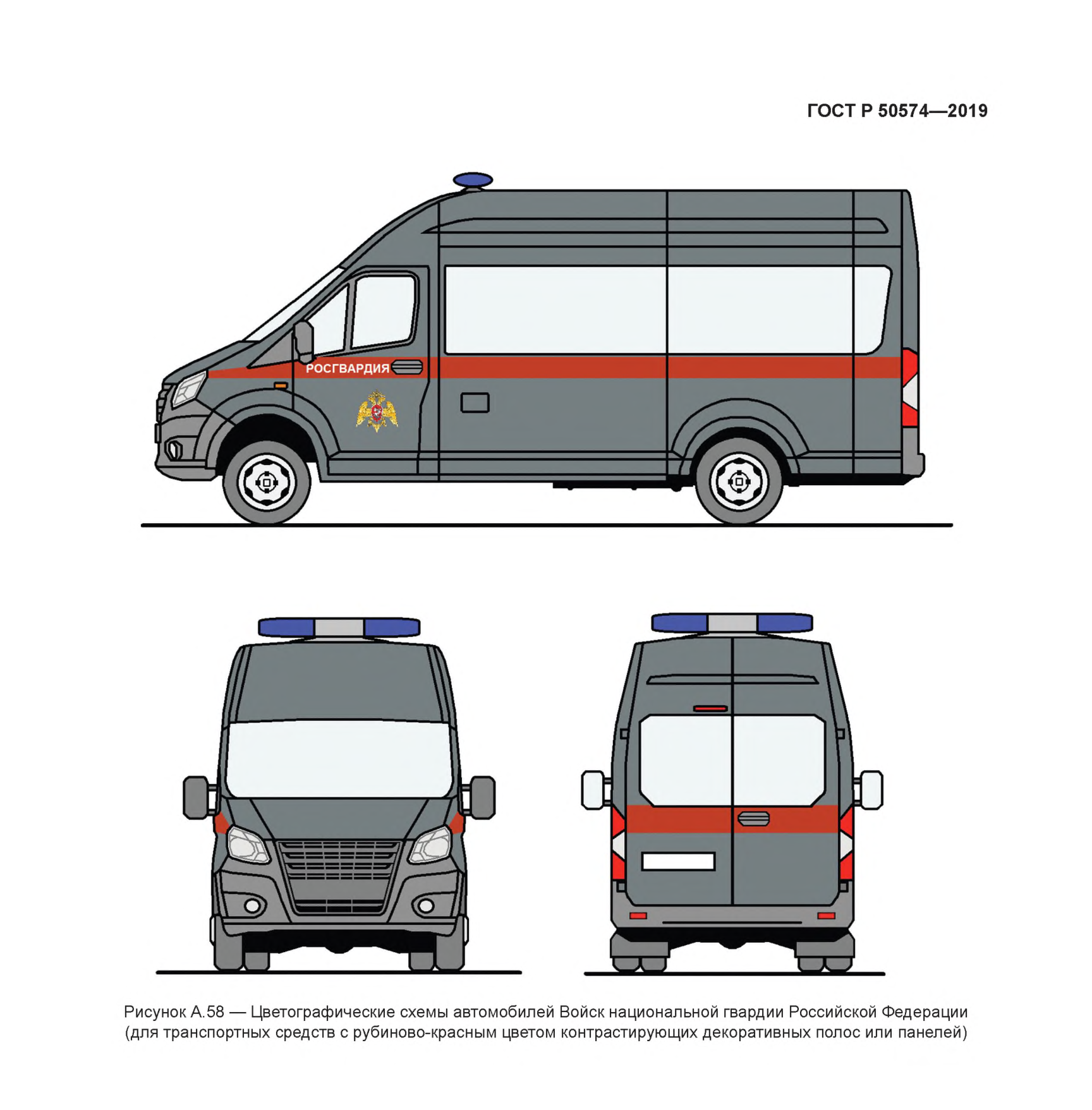

| Войска национальной гвардии Российской Федерации | Серый⁴) Серый или белый⁴) |
Рубиново-красный Синий |
Примечания:
|
||
| Цвет покрытия | Координаты цветности угловых точек допустимых цветовых областей | Минимальный коэффициент яркости Ymin, % | |||||||
|---|---|---|---|---|---|---|---|---|---|
| x | y | ||||||||
| Белый | 0,303 | 0,368 | 0,340 | 0,274 | 0,300 | 0,386 | 0,393 | 0,329 | 15 |
| Красный | 0,648 | 0,735 | 0,629 | 0,565 | 0,351 | 0,265 | 0,281 | 0,346 | 2,5 |
| Синий | 0,140 | 0,244 | 0,190 | 0,065 | 0,035 | 0,210 | 0,255 | 0,216 | 1,0 |
| Оранжевый | 0,558 | 0,636 | 0,570 | 0,506 | 0,352 | 0,364 | 0,429 | 0,404 | 7,0 |
| Зеленый | 0,026 | 0,166 | 0,286 | 0,207 | 0,399 | 0,346 | 0,446 | 0,771 | 1,0 |
| Рубиново-красный | 0,644 | 0,644 | 0,669 | 0,669 | 0,311 | 0,327 | 0,327 | 0,312 | 2,5 |
4.2.4 Ширина декоративных полос, нанесенных на боковые поверхности грузовых автомобилей и автобусов, должна быть от 150 до 230 мм. Ширину декоративных полос, наносимых на боковые по верхности легковых и грузопассажирских автомобилей, определяют с учетом конфигурации указанных поверхностей. 4.2.5 Ширина каждой из двух параллельных декоративных полос, нанесенных на переднюю и за днюю части транспортного средства симметрично относительно его продольной оси, должна быть от 120 до 180 мм с расстоянием между полосами (90 ± 5) мм.
4.3 Информационные надписи и опознавательные знаки
4.3.1 Информационные надписи и опознавательные знаки (за исключением гербов и эмблем), наносимые на поверхности транспортного средства, имеющие основной цвет, должны иметь цвет де коративной полосы: на декоративной полосе белого цвета — основного цвета; на декоративной полосе прочих цветов — белого цвета.
Примечания 1 Цвет информационных надписей и опознавательных знаков, наносимых на транспортные средства с трех цветной или двухцветной декоративной полосой, настоящим стандартом не регламентируют, а устанавливают нор мативными правовыми актами федеральных органов исполнительной власти и организаций, в структуру которых входят соответствующие оперативные службы (за исключением транспортных средств аварийно-спасательных служб), исходя из условий обеспечения восприятия и контрастности надписей и знаков по отношению к основному цвету транспортного средства. 2 На трехцветную и двухцветную декоративные полосы (за исключением декоративных полос транспортных средств, используемых для проведения неотложных действий по пресечению нарушений режима государственной границы Российской Федерации), информационные надписи и опознавательные знаки не наносят.
4.3.2 Способ нанесения информационных надписей и опознавательных знаков не нормируют. При их нанесении методом окрашивания должны выполняться требования раздела 5. 4.3.3 Изображения и цвета гербов и эмблем должны соответствовать требованиям нормативных правовых актов о порядке их применения, описании и изображении. 4.3.4 Содержание информационных надписей и опознавательных знаков — согласно таблице 3.
Таблица 3 — Информационные надписи и опознавательные знаки
| Вид оперативной службы | Информационная надпись и опознавательный знак | Высота букв, мм, не менее |
|---|---|---|

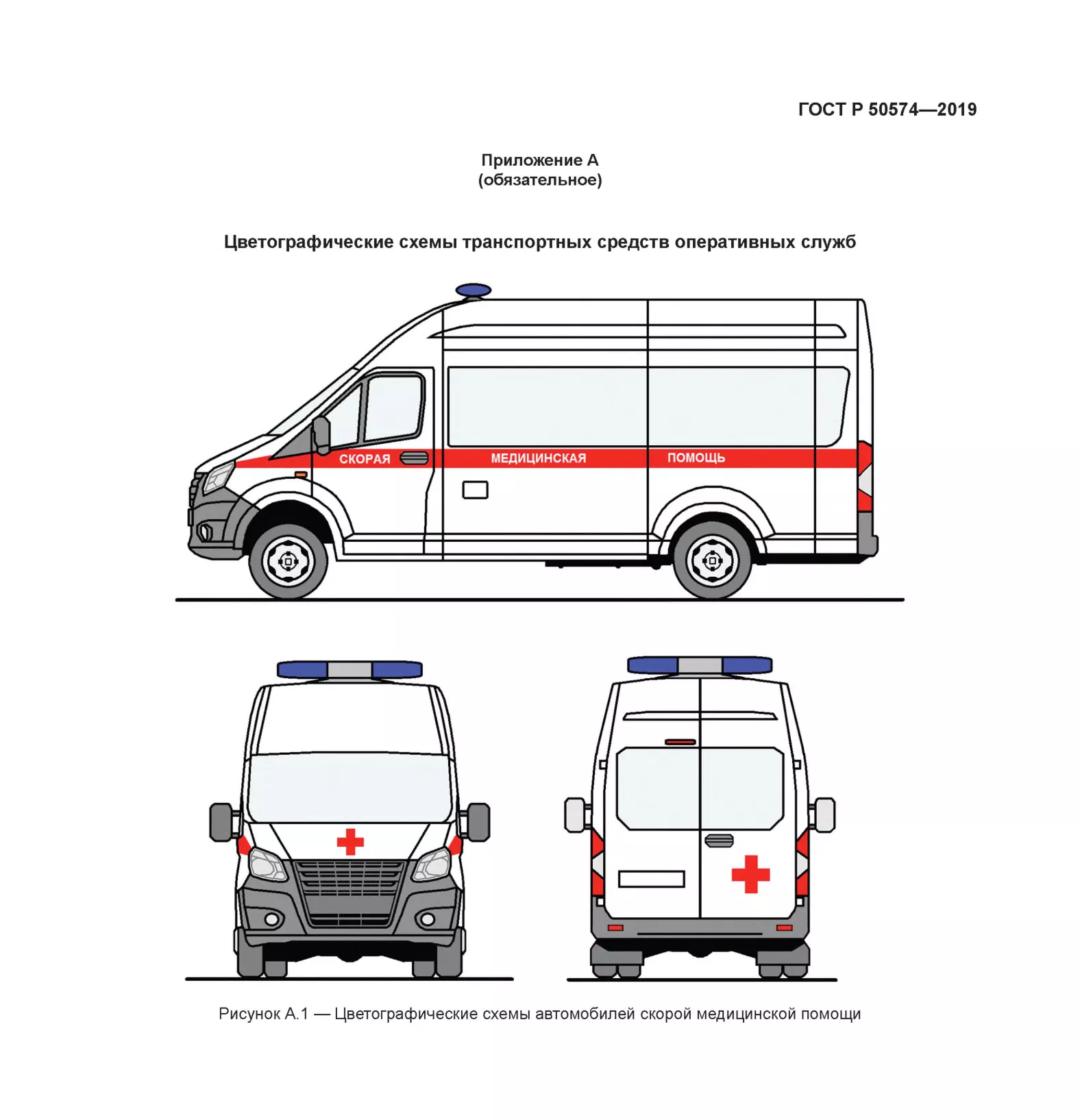

| Скорая медицинская помощь: | ||
| а) автомобили линейной службы | «СКОРАЯ МЕДИЦИНСКАЯ ПОМОЩЬ», наименование медицинской организации и гаража (номер станции, подстанции), эмблема «Красный Крест»¹) | 60 |
| б) автомобили специализированной помощи (реанимобили) | «СКОРАЯ МЕДИЦИНСКАЯ ПОМОЩЬ», «РЕАНИМАЦИЯ», наименование медицинской организации и гаража (номер станции, подстанции), эмблема «Красный Крест»¹) | 60 |
| Пожарная охрана | ||
| а) автомобили МЧС России | номер пожарной части, геральдический знак — эмблема МЧС России, территориальная или иная принадлежность, буквенно-цифровое обозначение автомобиля, телефоны вызова²) | 200 |
| б) автомобили муниципальной, ведомственной, частной, добровольной пожарной охраны (за исключением легковых автомобилей категории M1 по [2]) | номер, наименование пожарной части (охраны), ведомственная, территориальная или иная принадлежность, буквенно-цифровое обозначение автомобиля, телефоны вызова²) | 60 |

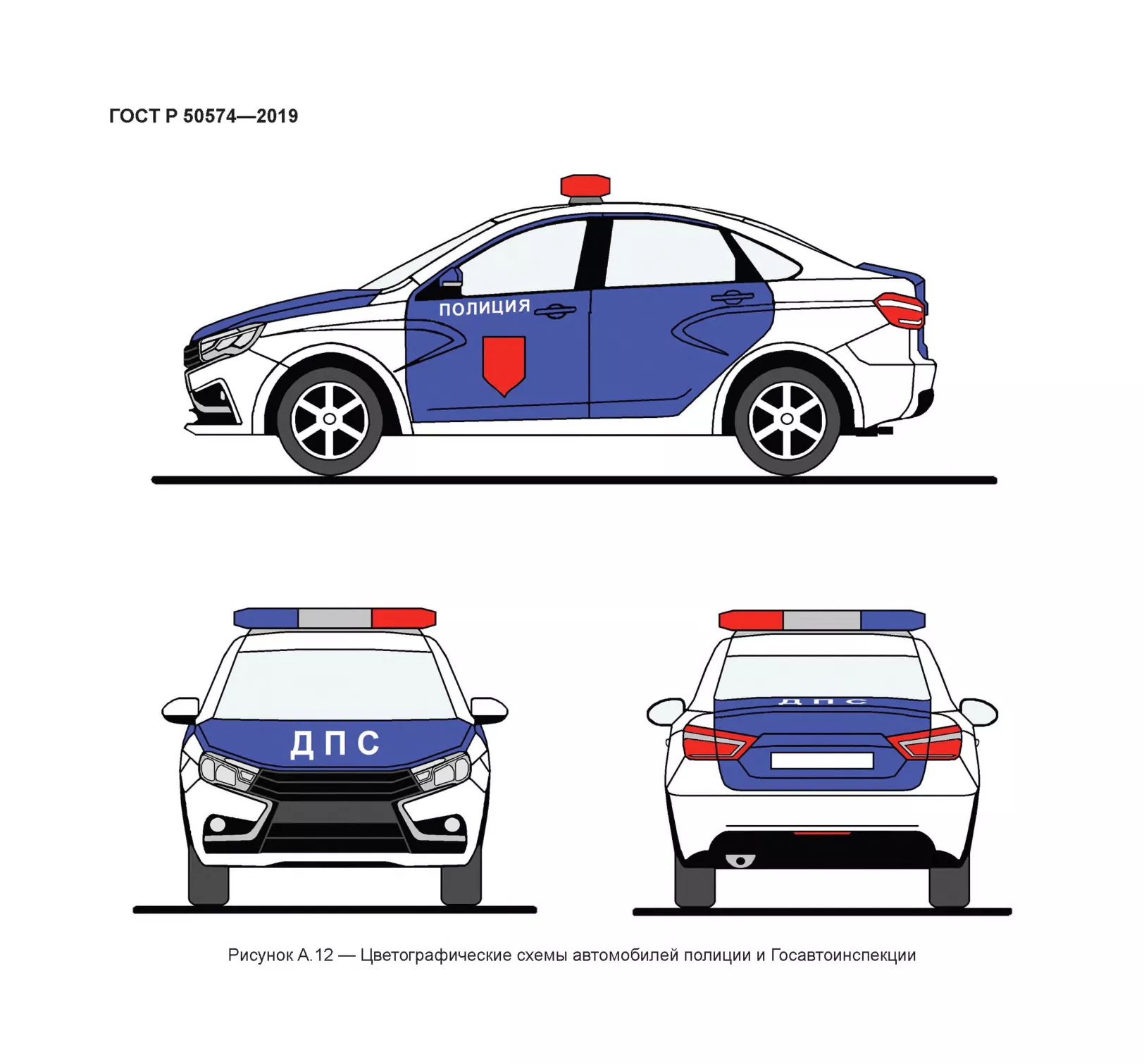

| Полиция | «ПОЛИЦИЯ», буквенно-цифровое обозначение автомобиля³) | 60 |
| Госавтоинспекция | «ПОЛИЦИЯ», «ГОСАВТОИНСПЕКЦИЯ»³) или «ПОЛИЦИЯ», «ДПС»³) | 60 / 200 |

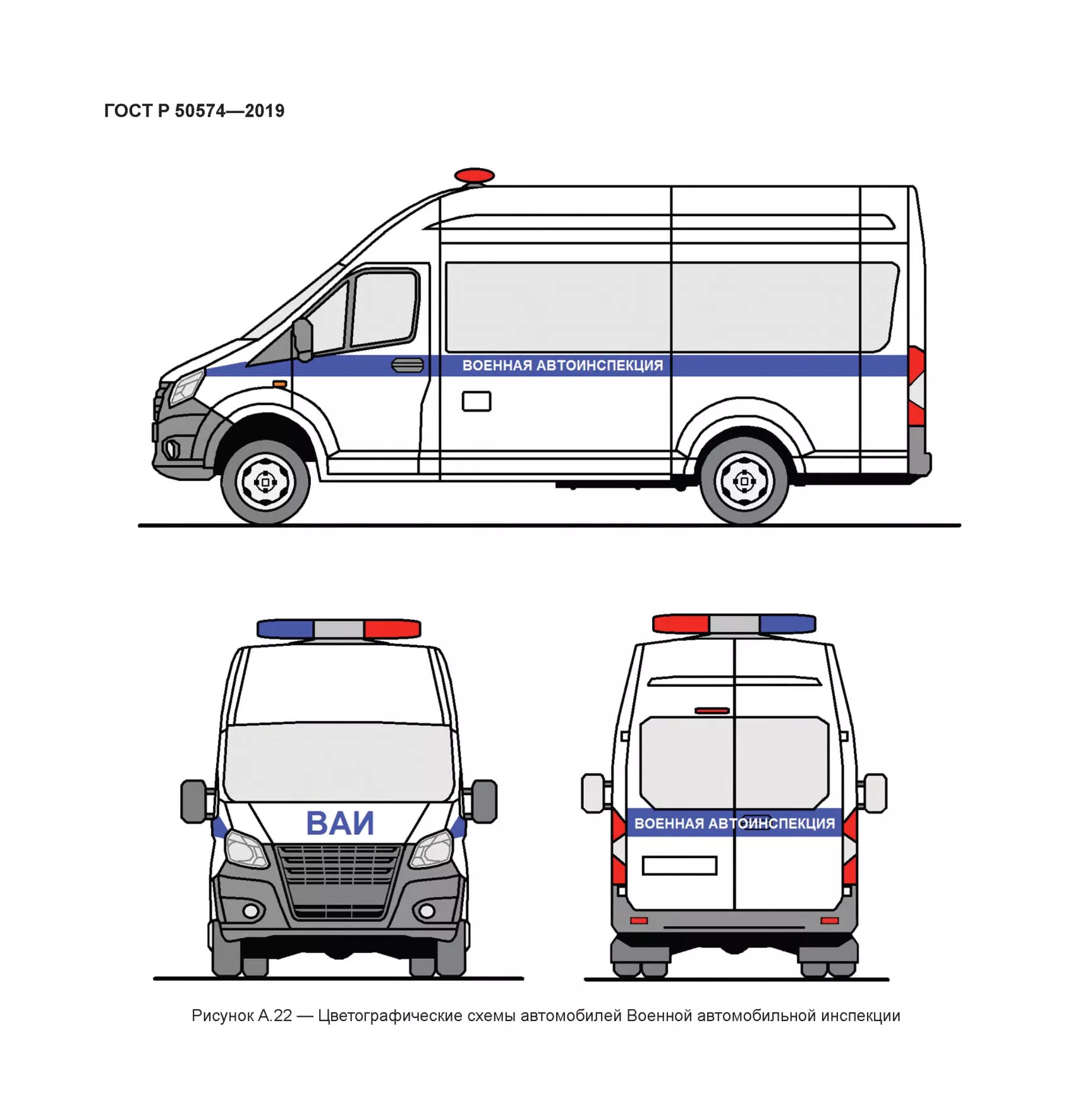

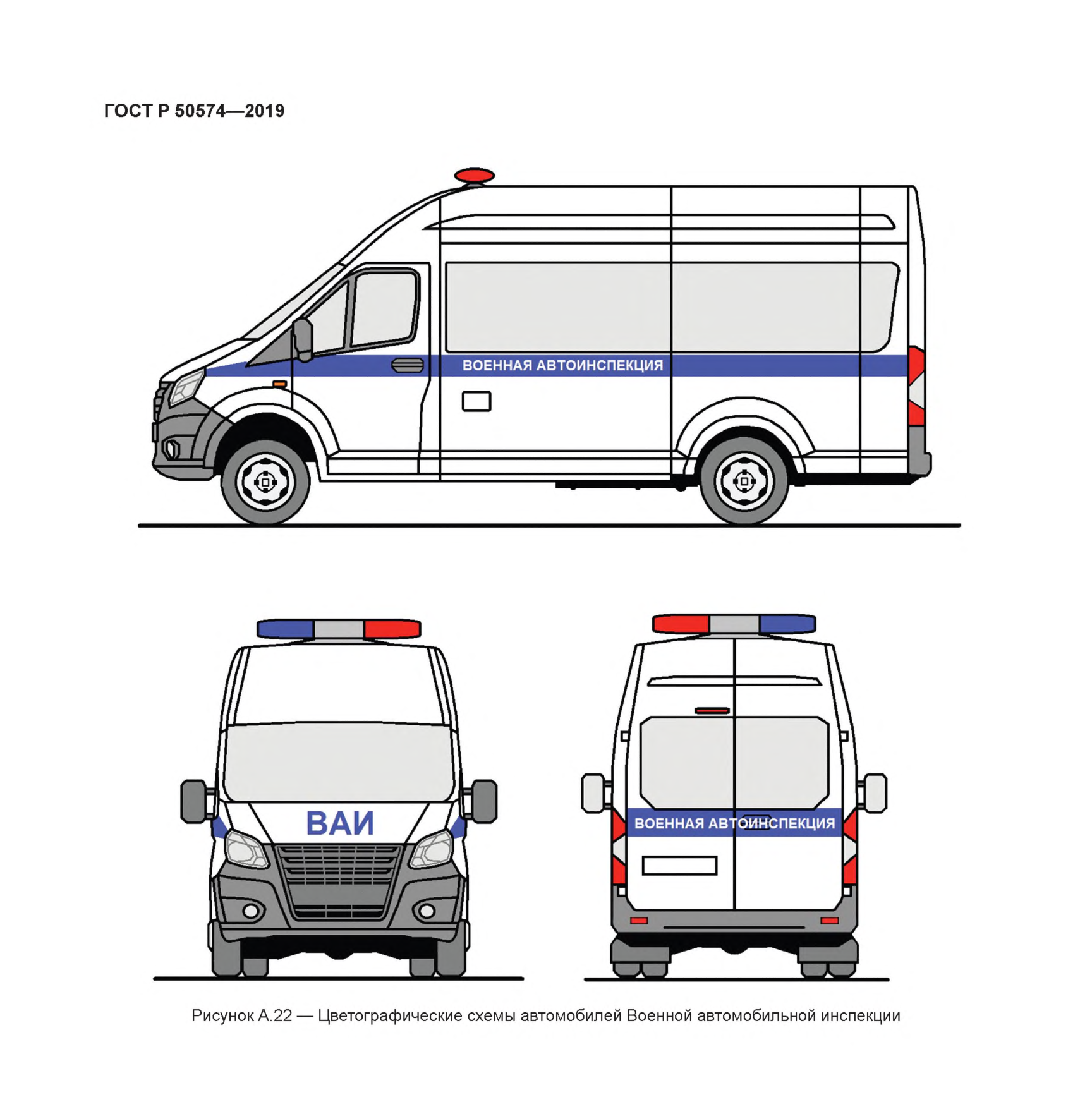

| Военная автомобильная инспекция | «ВОЕННАЯ АВТОИНСПЕКЦИЯ» или «ВАИ»⁴), геральдический знак — эмблема федеральных органов исполнительной власти, в которых федеральным законом предусмотрена военная служба⁵) | 60 / 200 |
| Аварийно-спасательные службы | ||

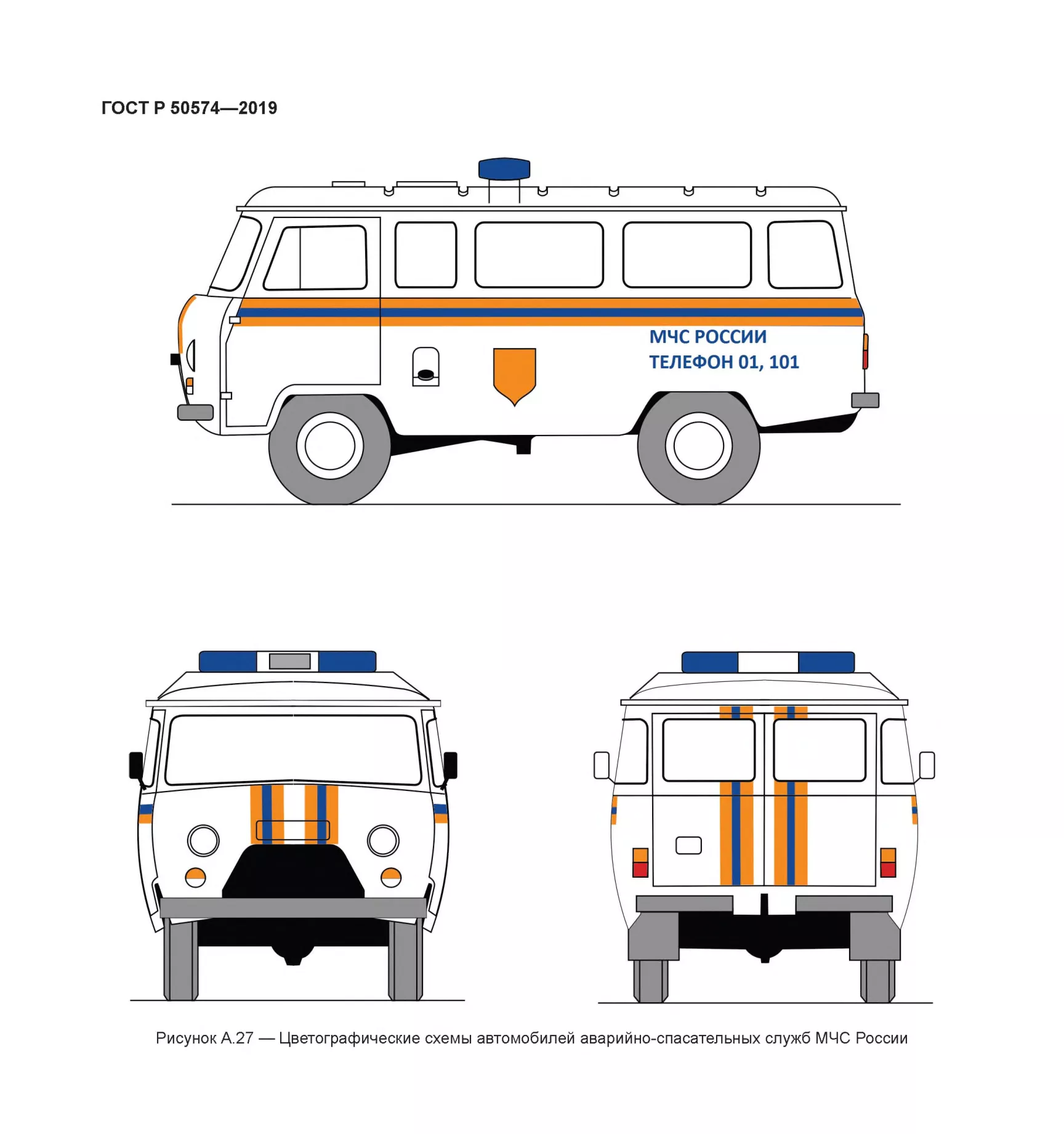

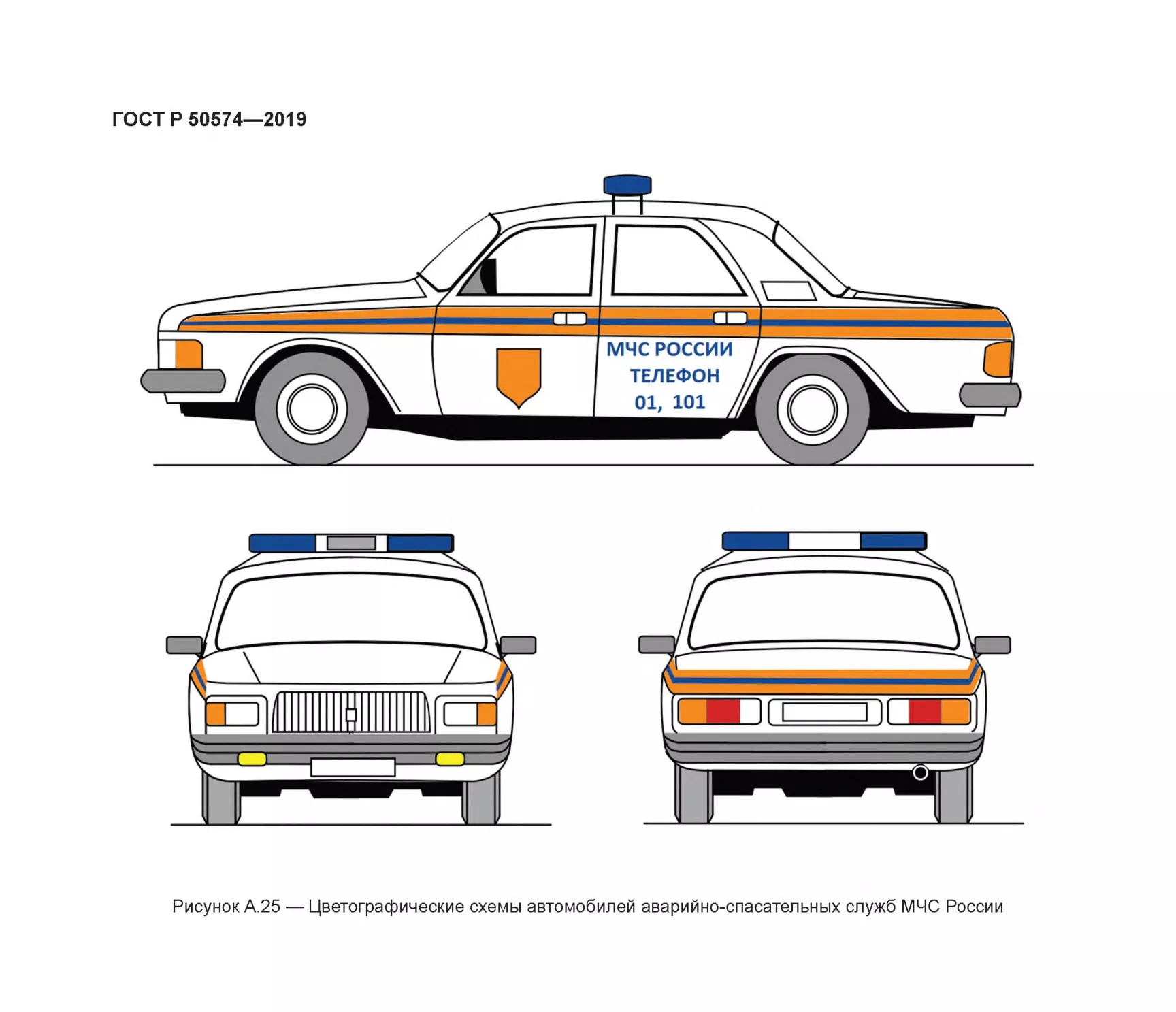

| а) МЧС России | «МЧС РОССИИ», геральдический знак — эмблема МЧС России, территориальная или иная принадлежность, буквенно-цифровое обозначение автомобиля, телефоны вызова²) | 60 |
| б) другие аварийно-спасательные службы (за исключением легковых автомобилей категории M1 по [2]) | «АВАРИЙНО-СПАСАТЕЛЬНАЯ СЛУЖБА», ведомственная, территориальная или иная принадлежность, номер подразделения, буквенно-цифровое обозначение автомобиля, телефоны вызова²) | 60 |
| Органы Федеральной службы безопасности: | ||

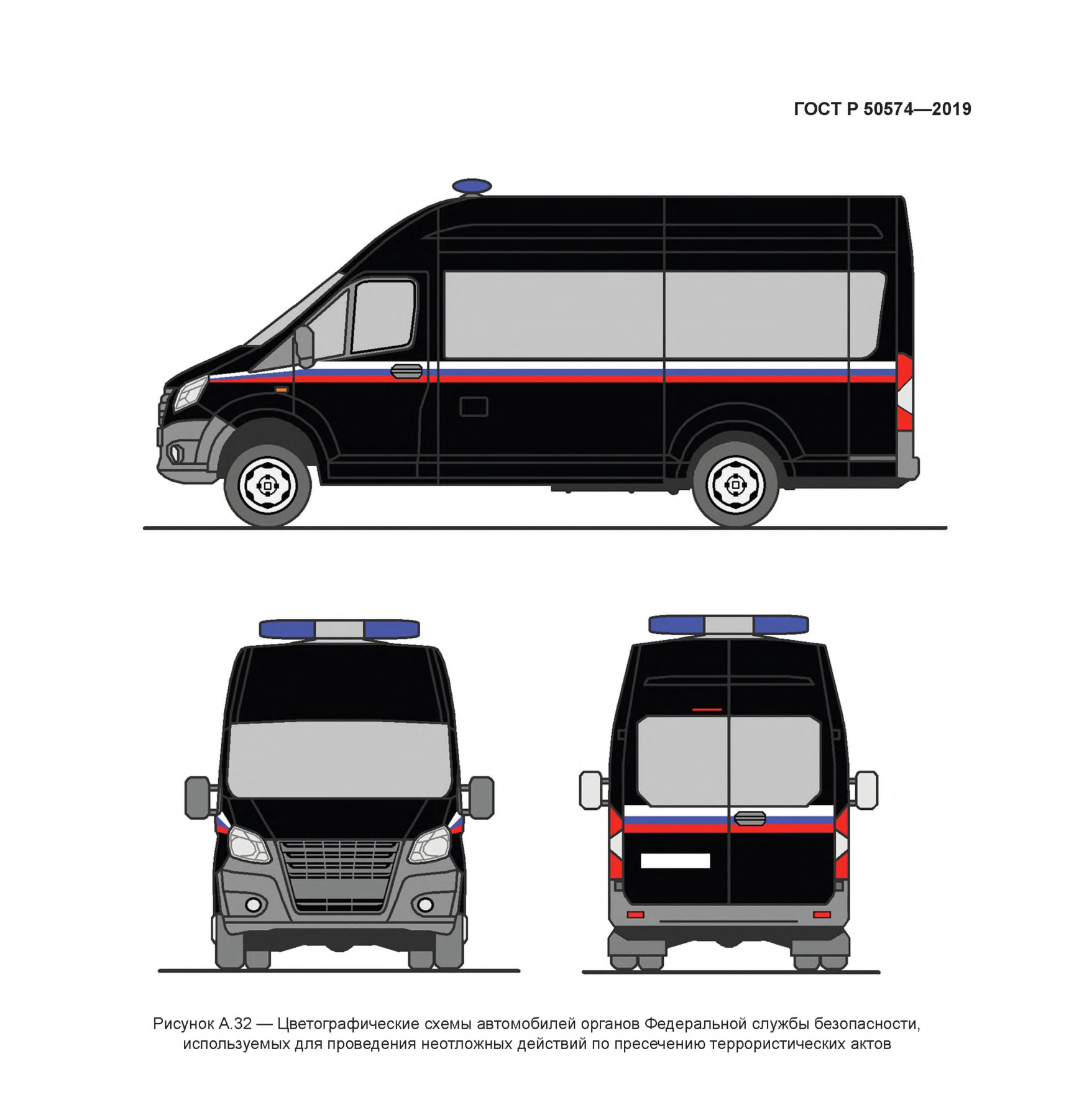

| а) пресечение террористических актов | Информационные надписи не регламентируются | — |

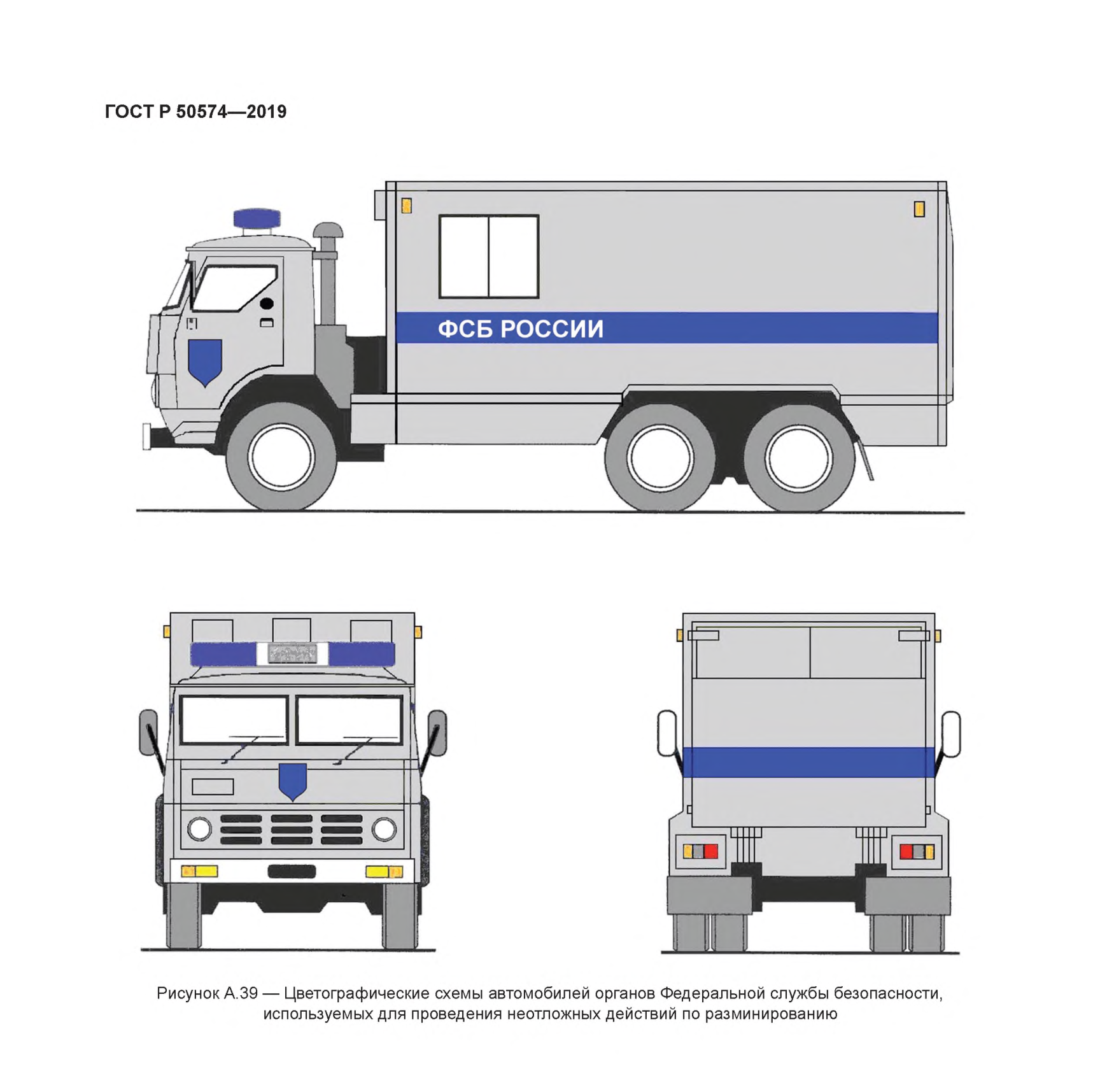

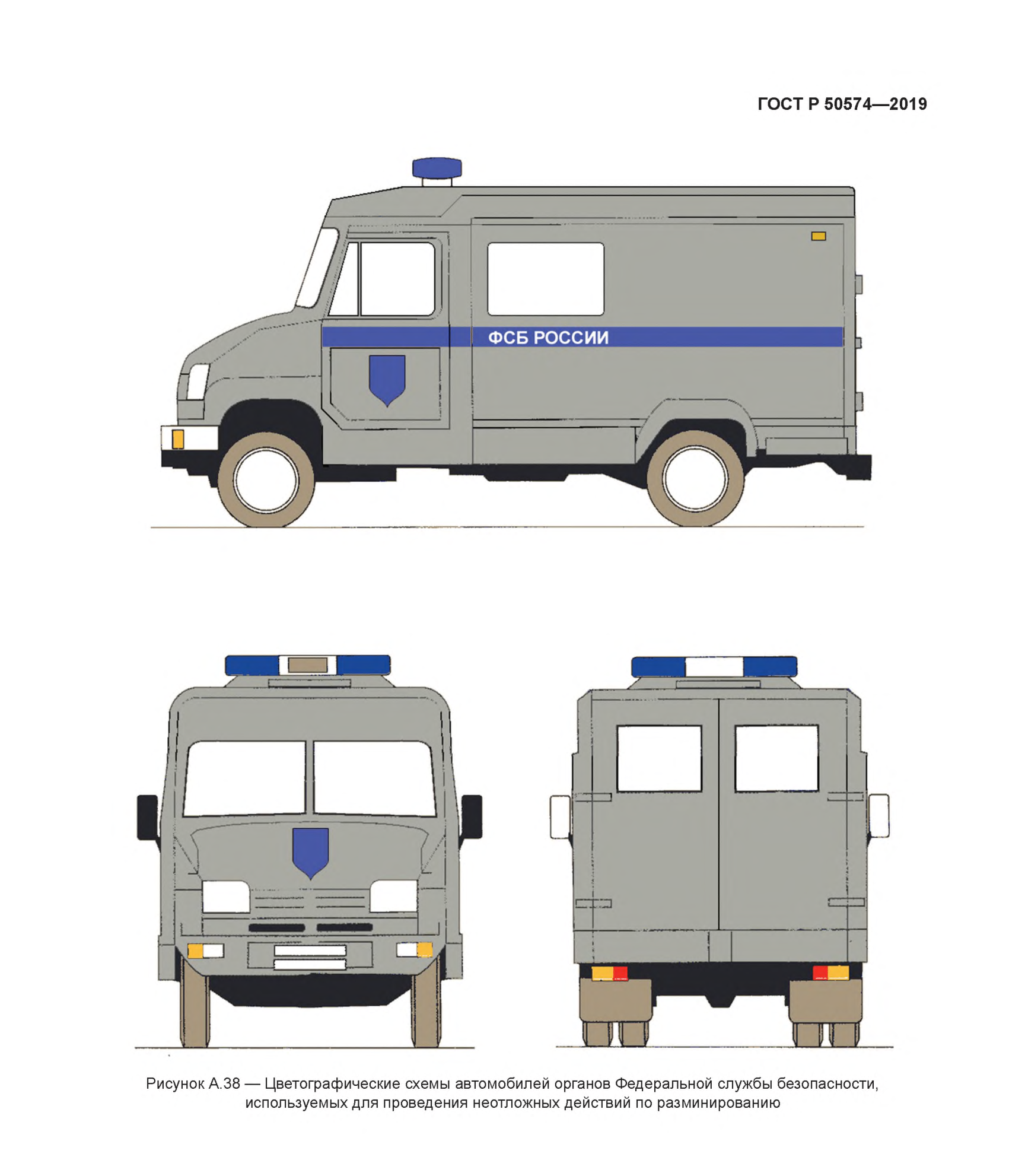

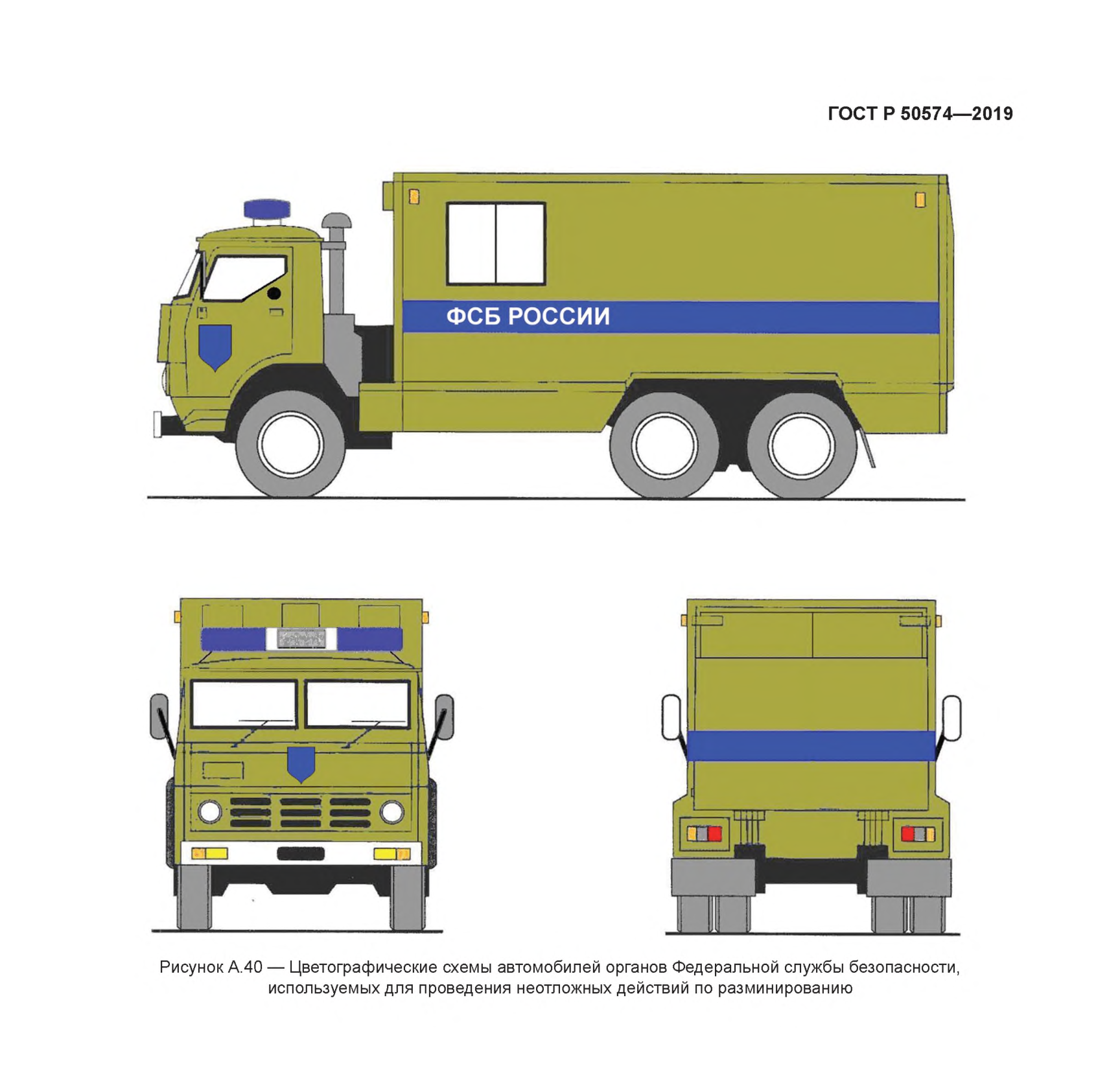

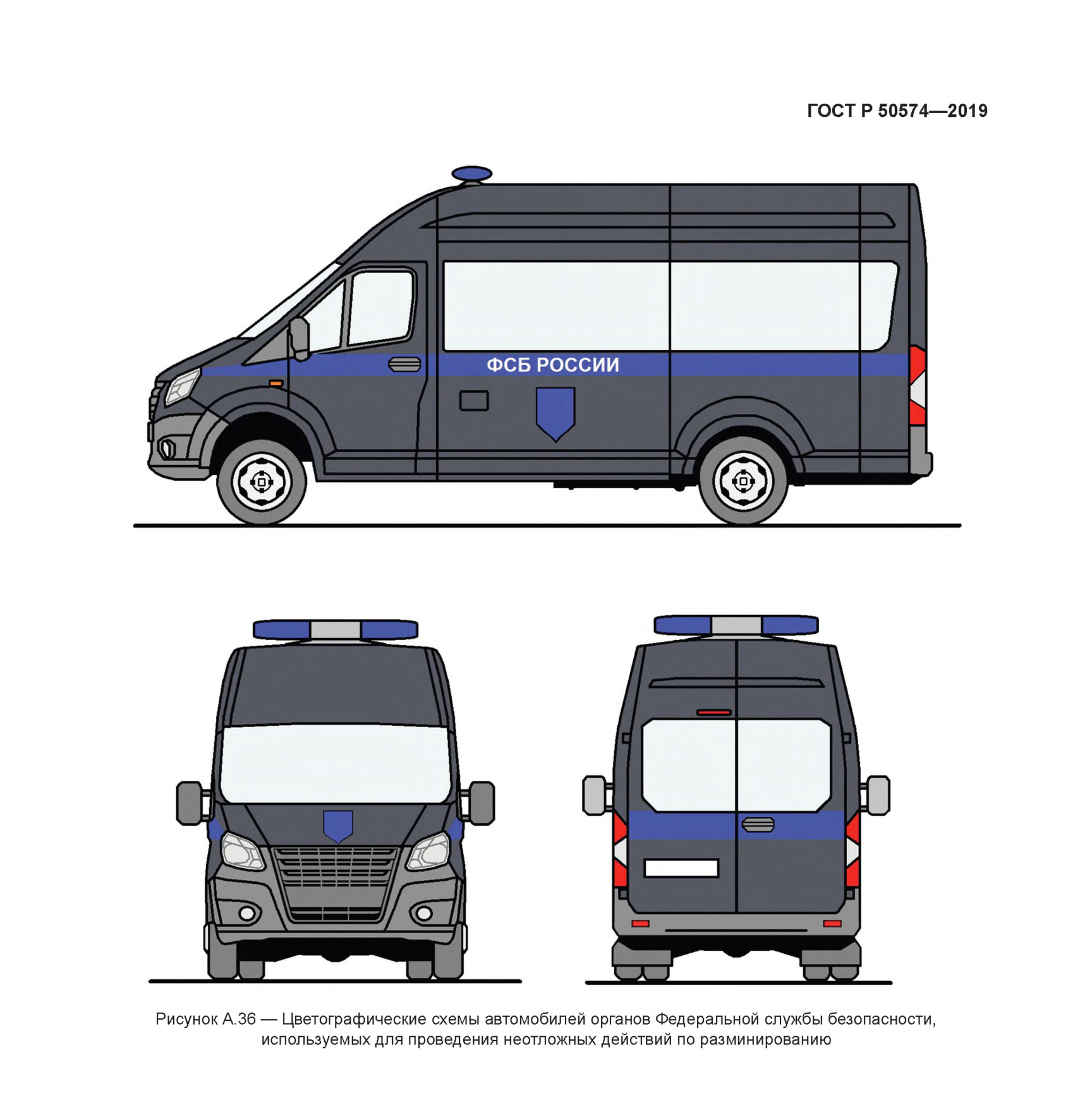

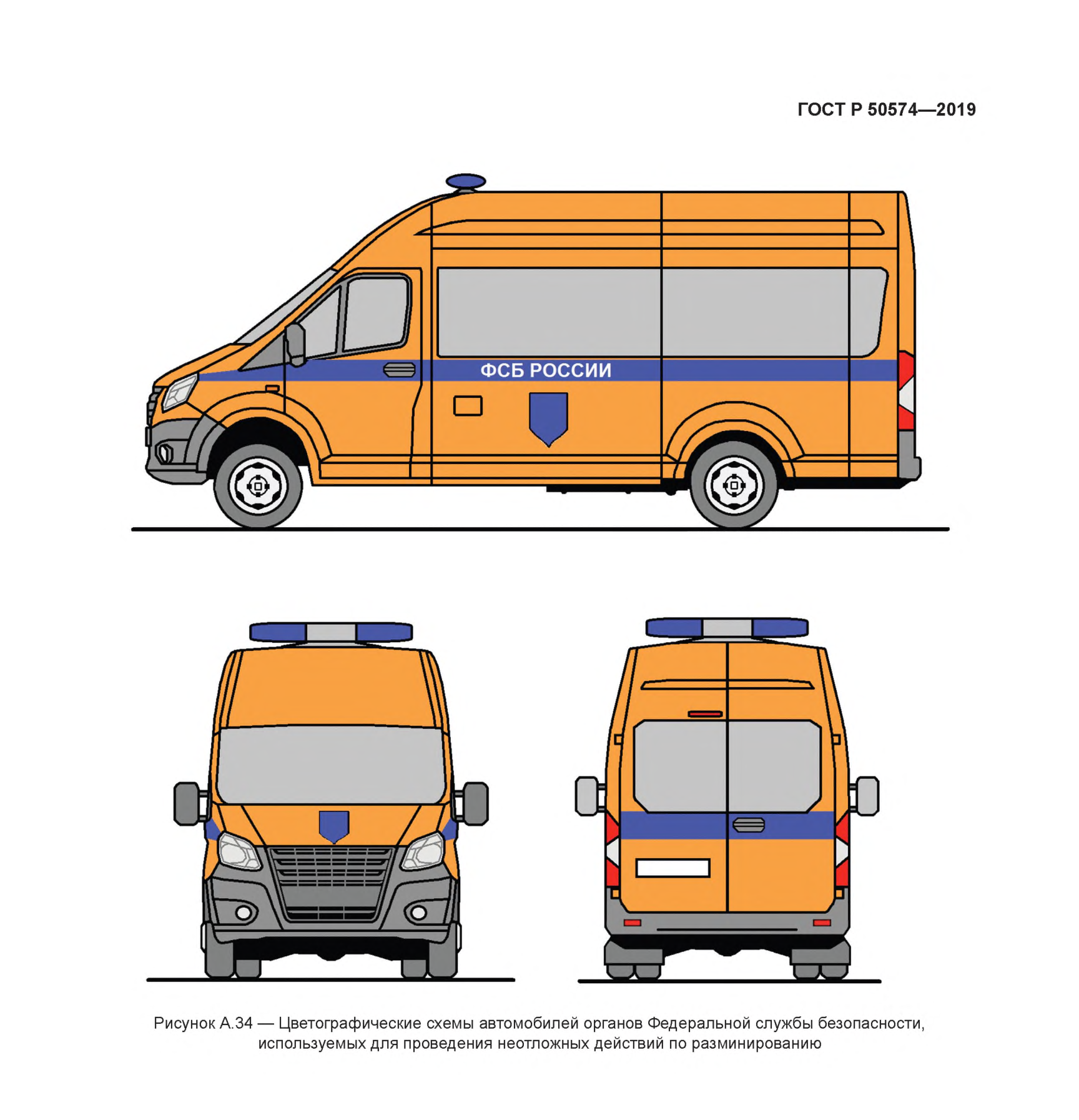

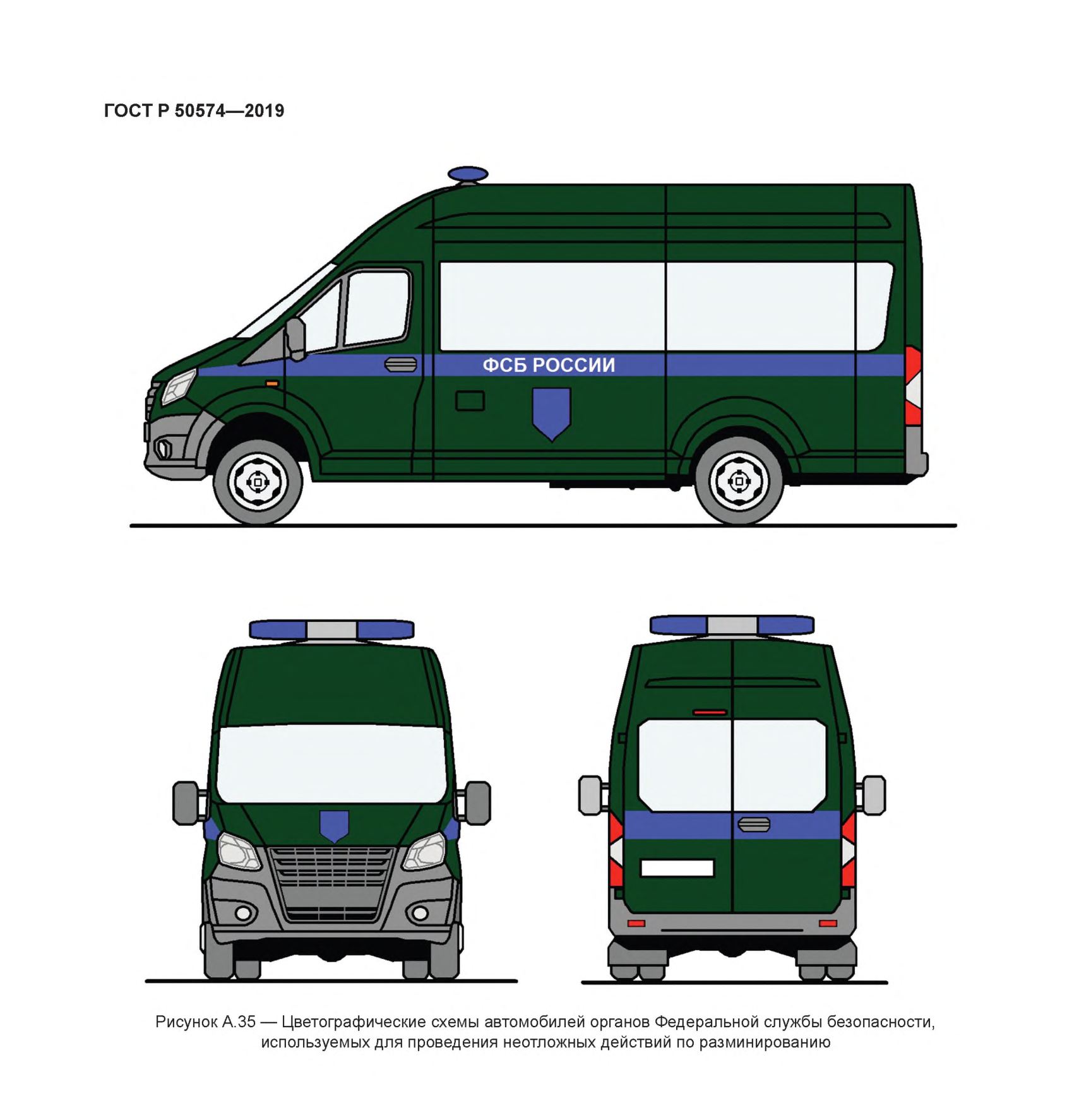

| б) разминирование | «ФСБ РОССИИ», геральдический знак — эмблема органов Федеральной службы безопасности⁷) | 60 |

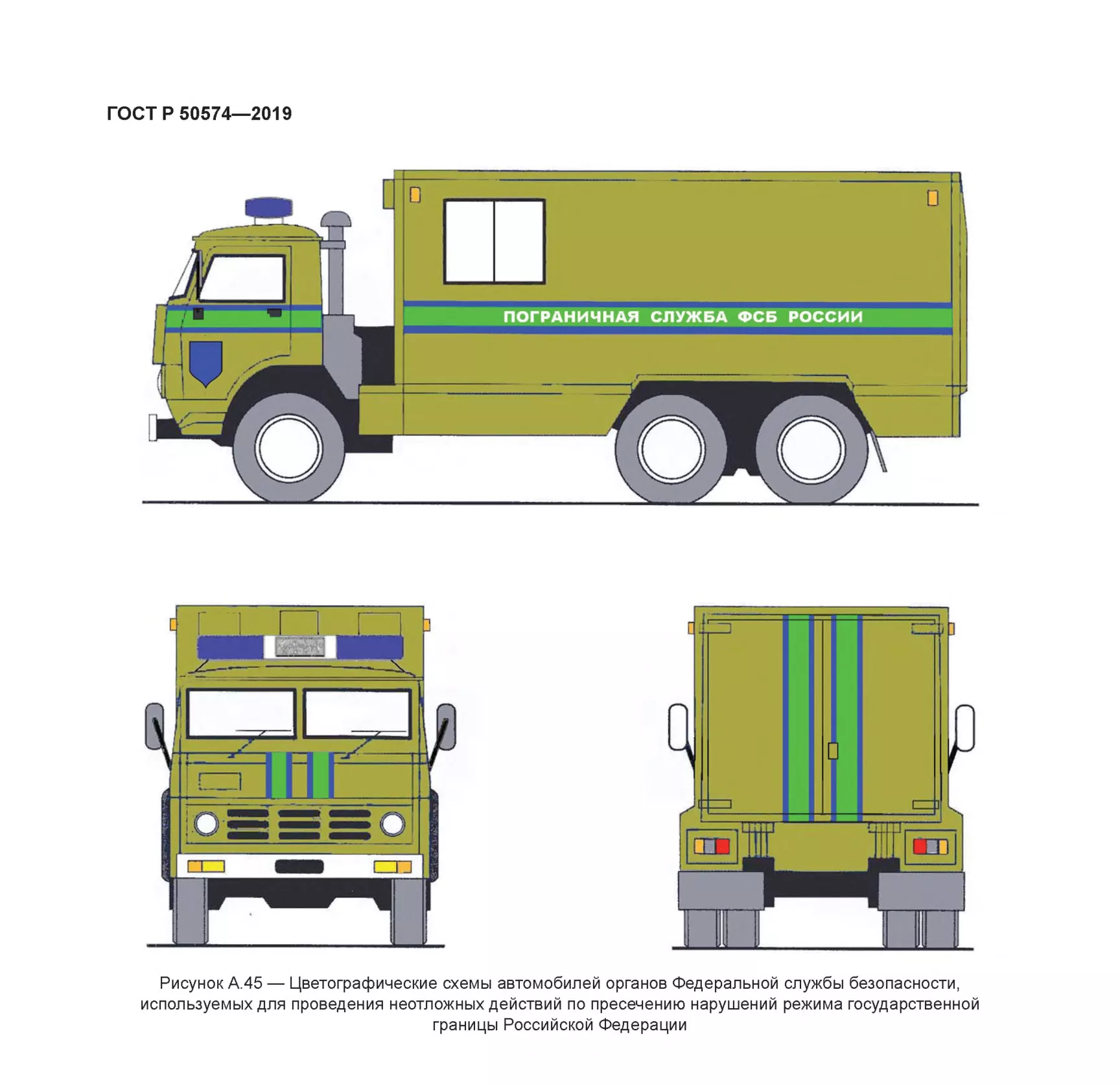

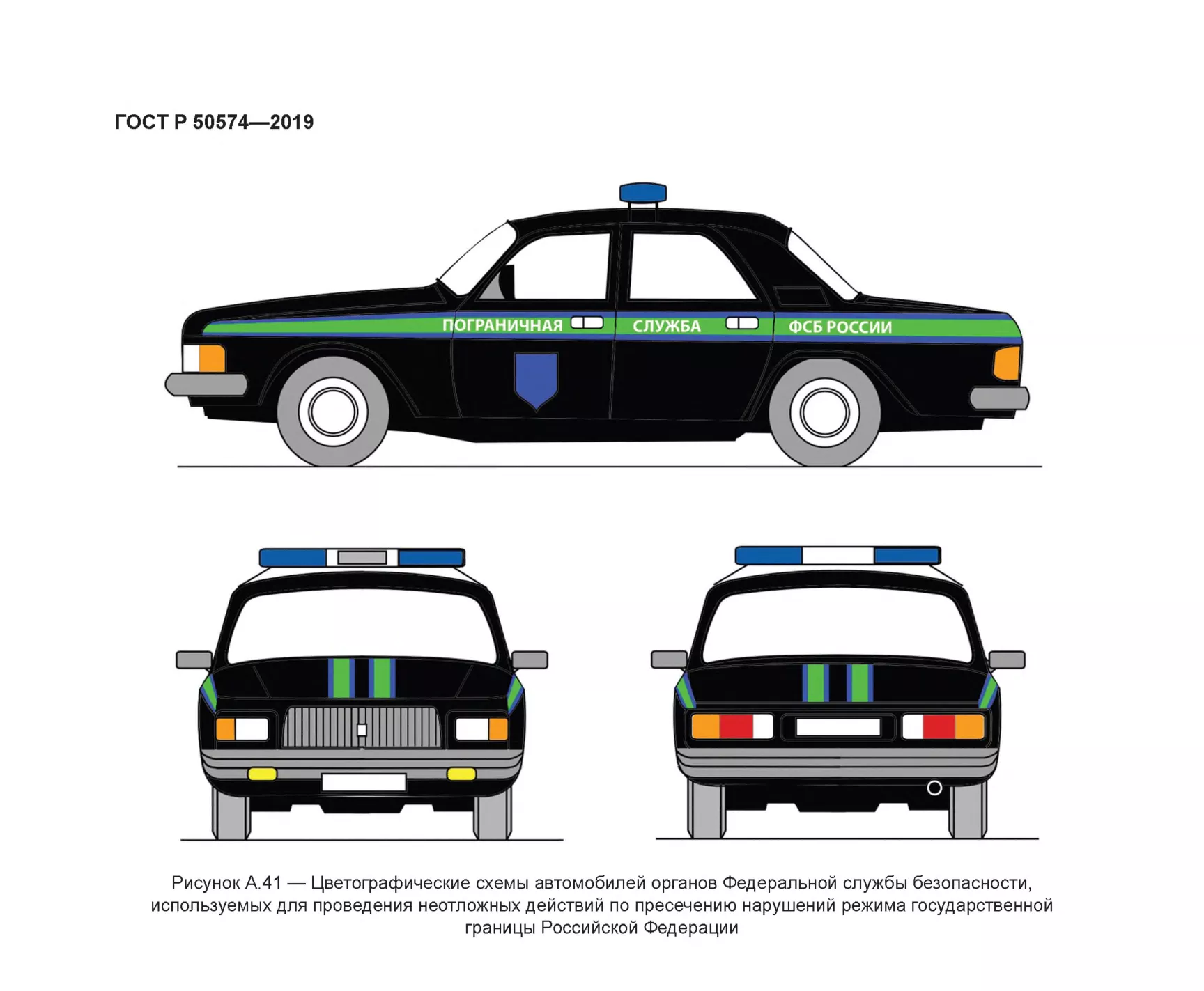

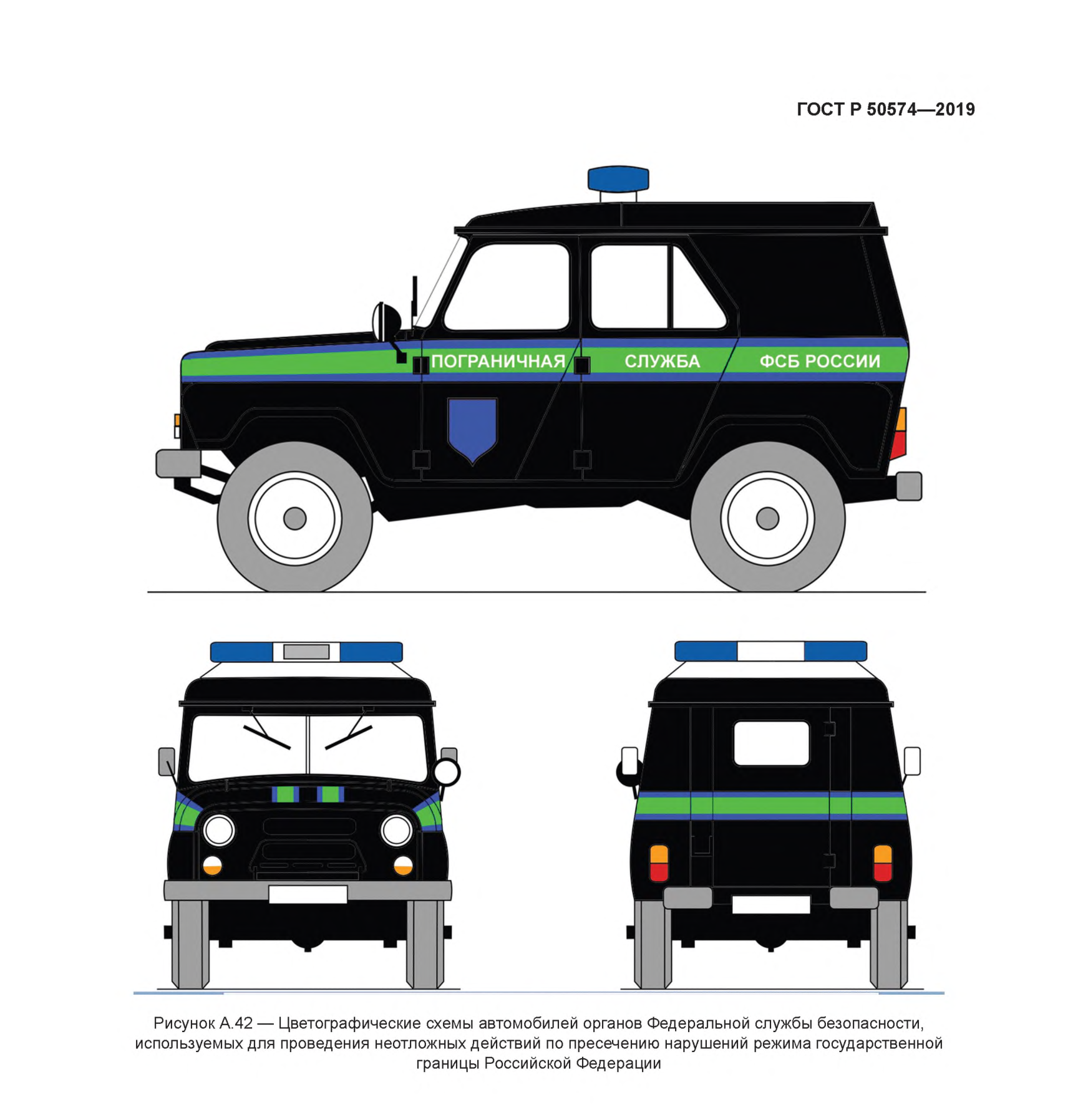

| в) пресечение нарушений режима государственной границы Российской Федерации | «ПОГРАНИЧНАЯ СЛУЖБА ФСБ РОССИИ», геральдический знак — эмблема органов Федеральной службы безопасности⁷) | 60 |

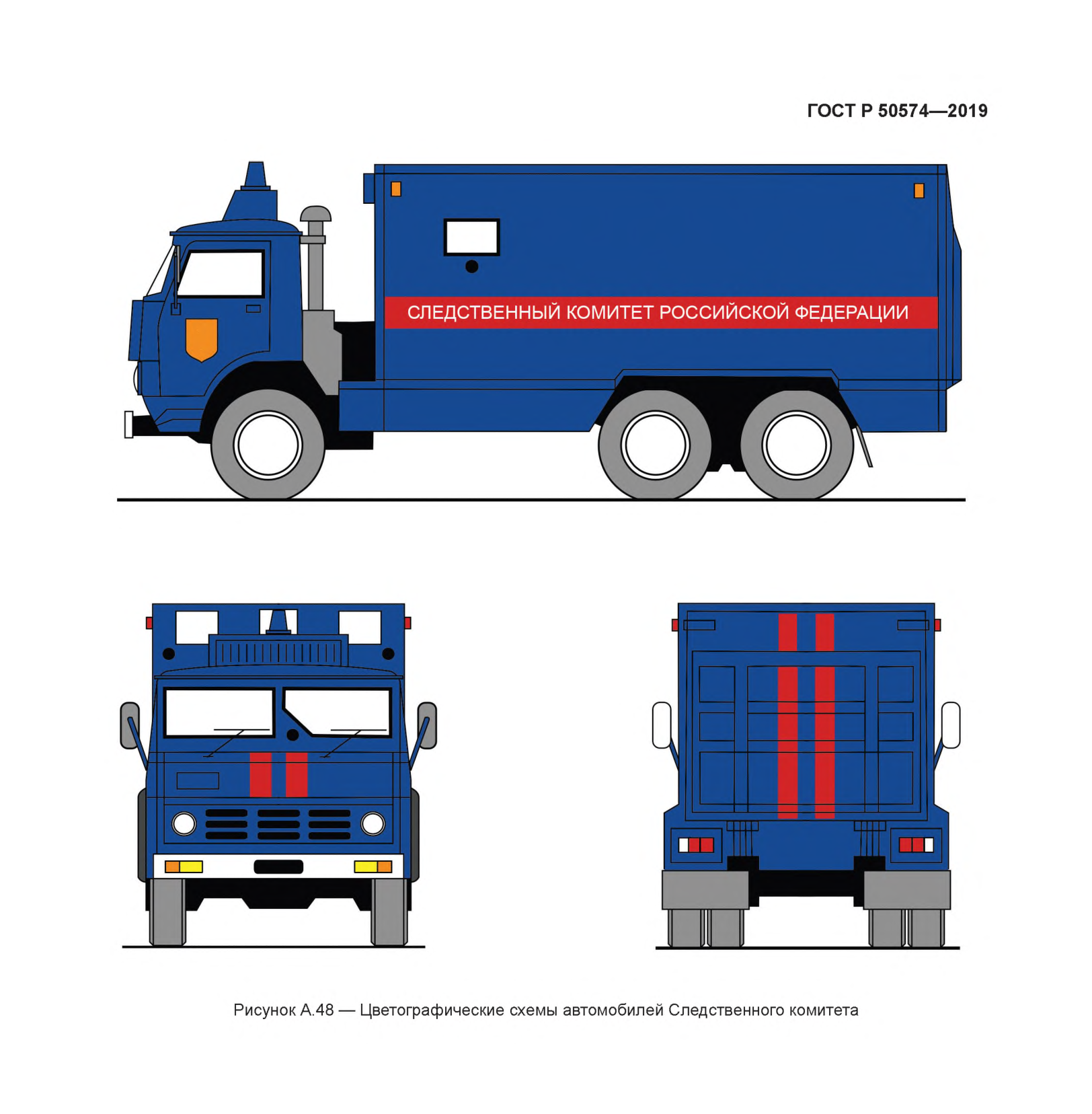

| Следственные органы Следственного комитета Российской Федерации | «СЛЕДСТВЕННЫЙ КОМИТЕТ РОССИЙСКОЙ ФЕДЕРАЦИИ» или «СЛЕДСТВЕННЫЙ КОМИТЕТ», геральдический знак — эмблема Следственного комитета Российской Федерации⁹) | 60 |

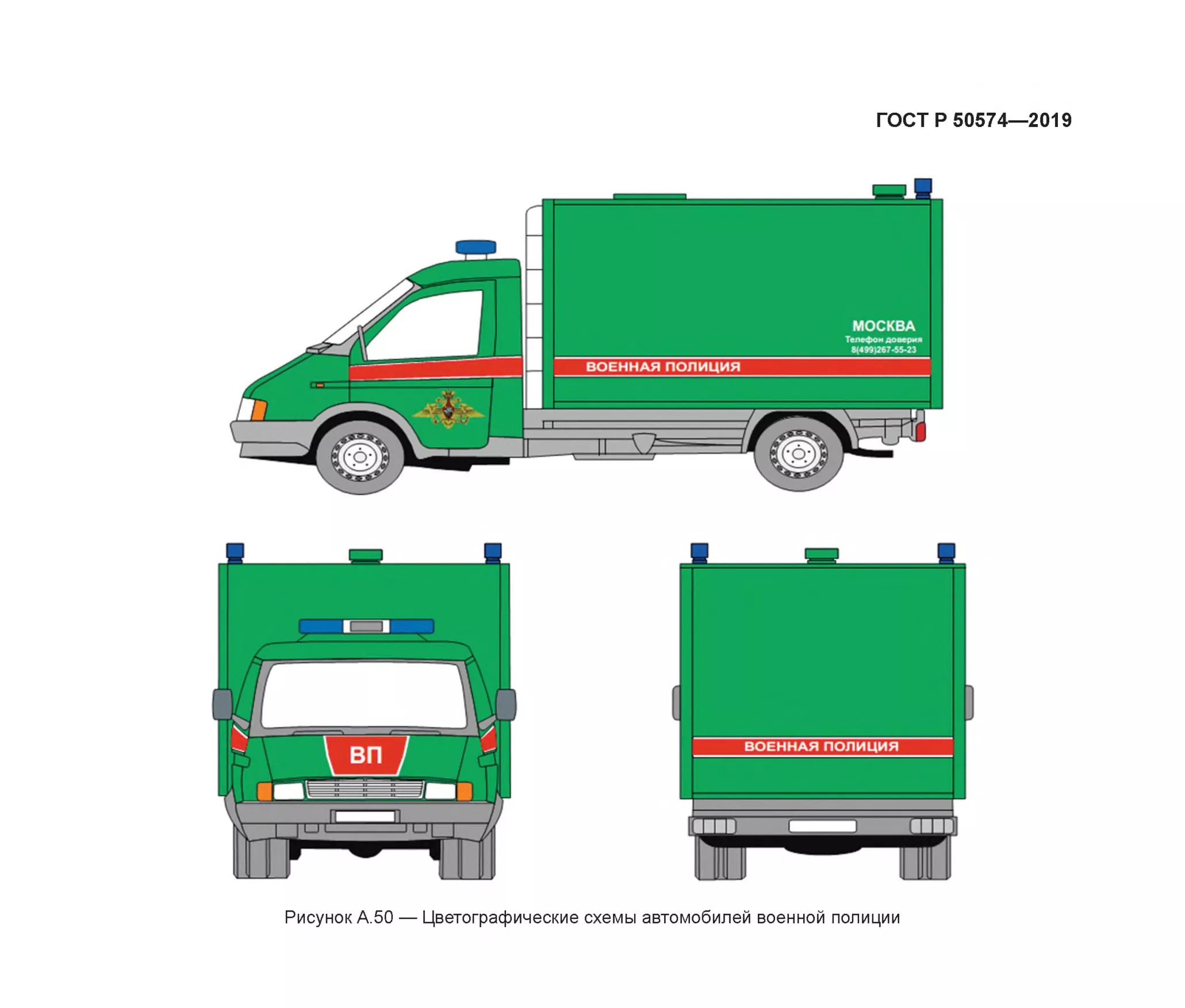

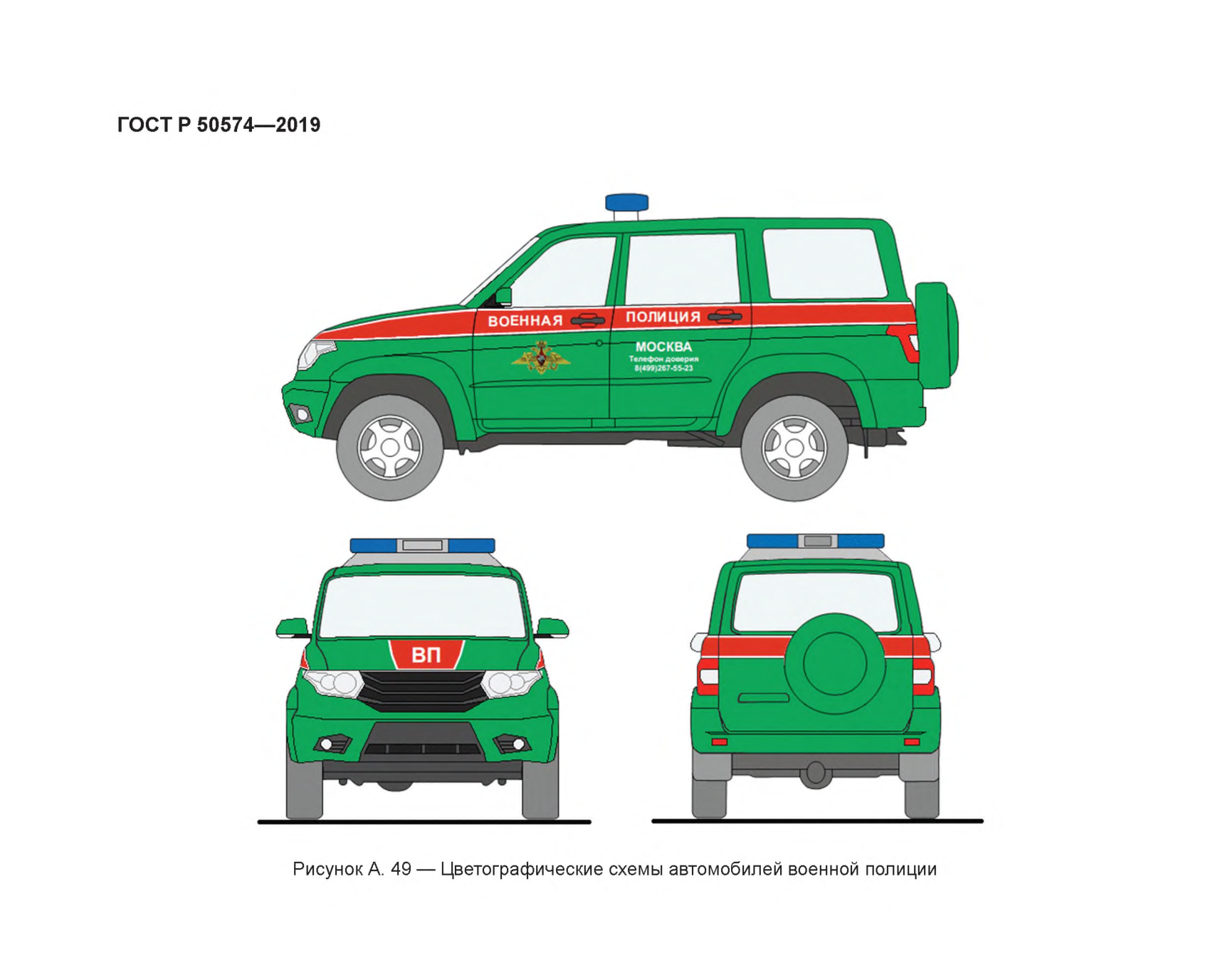

| Военная полиция Вооруженных сил Российской Федерации | «ВОЕННАЯ ПОЛИЦИЯ», буквенно-цифровое обозначение территориальной принадлежности, телефон дежурного и геральдический знак — эмблема Вооруженных сил Российской Федерации¹⁰) | 60 / 200 |

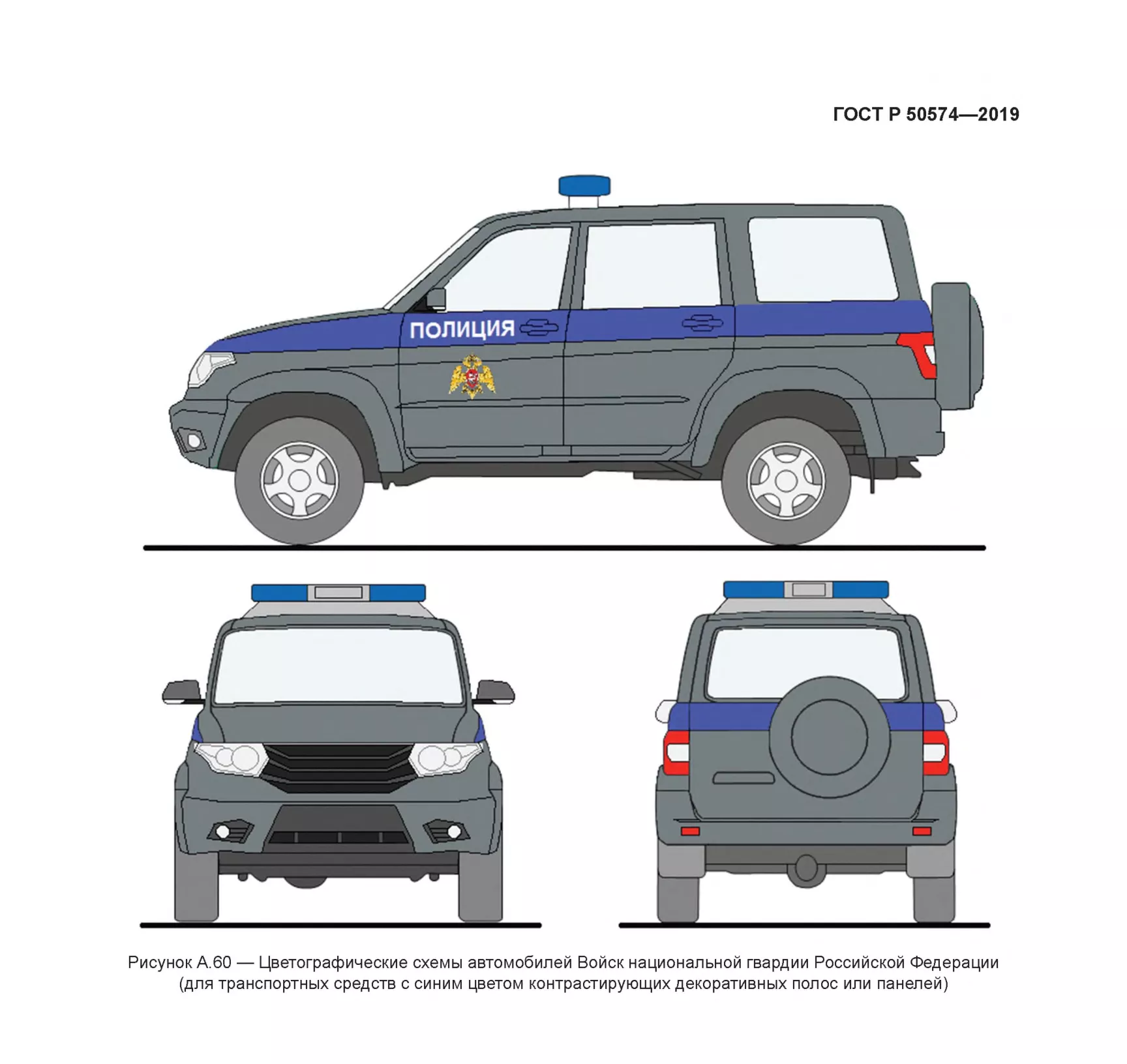

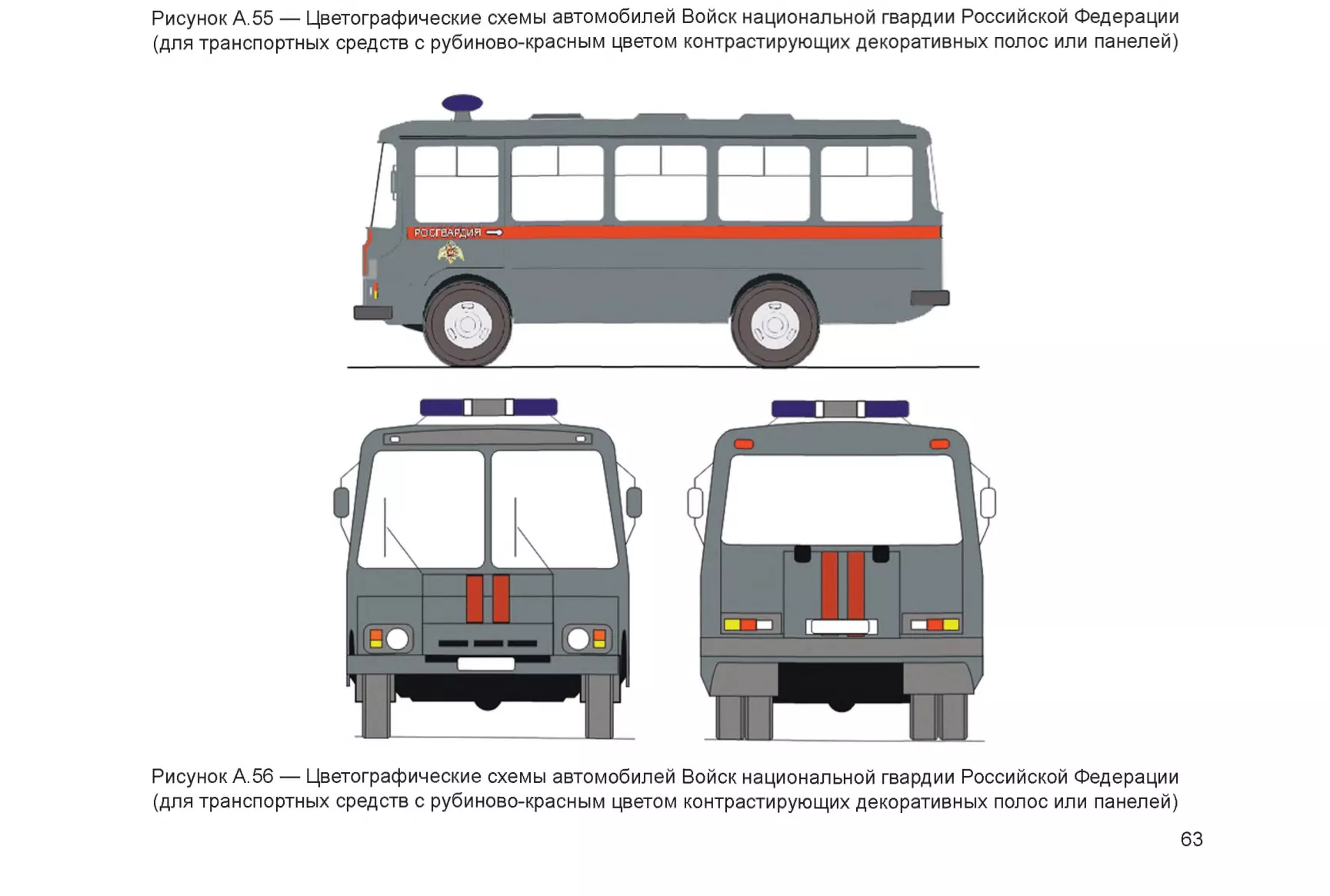

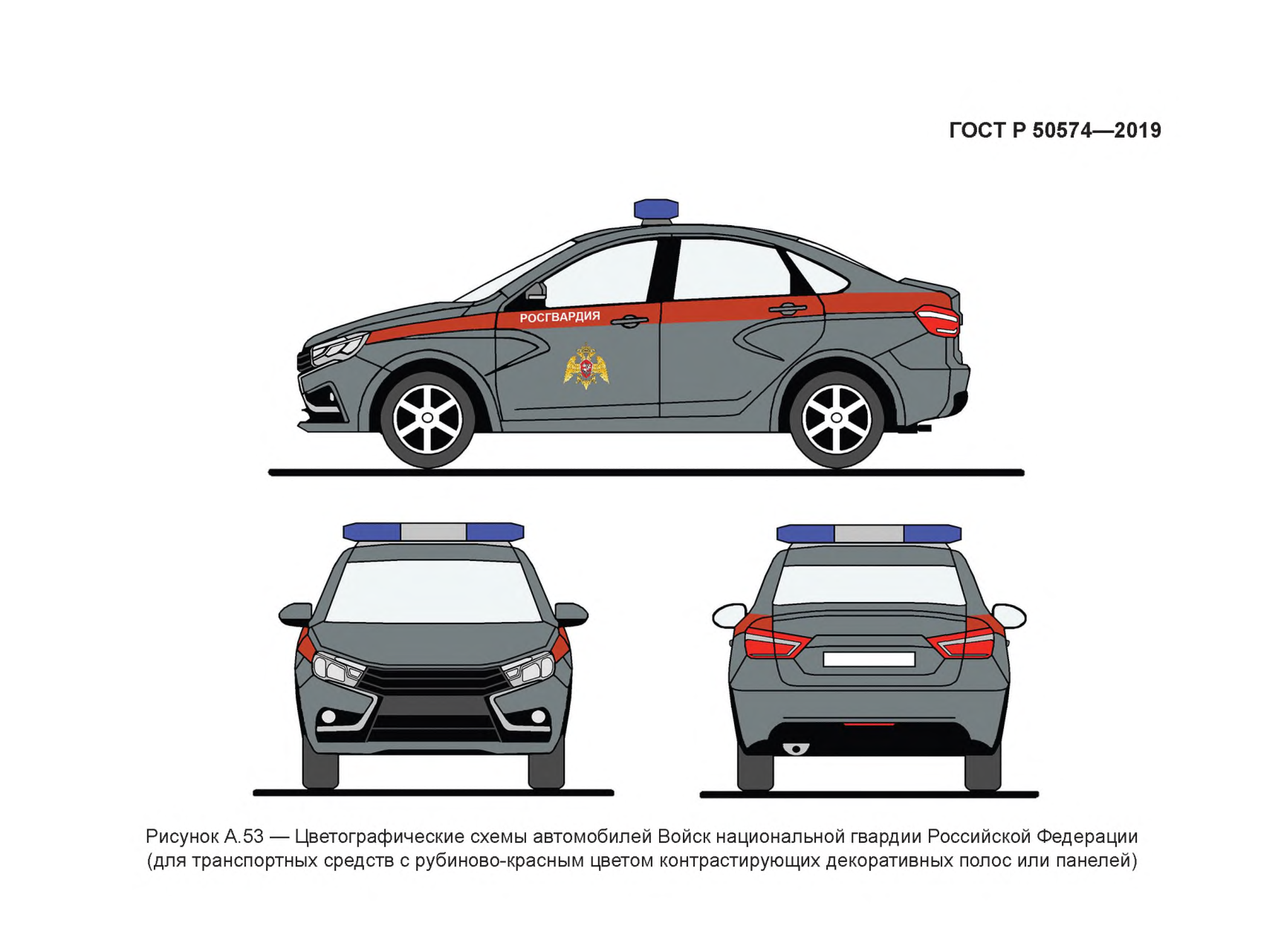

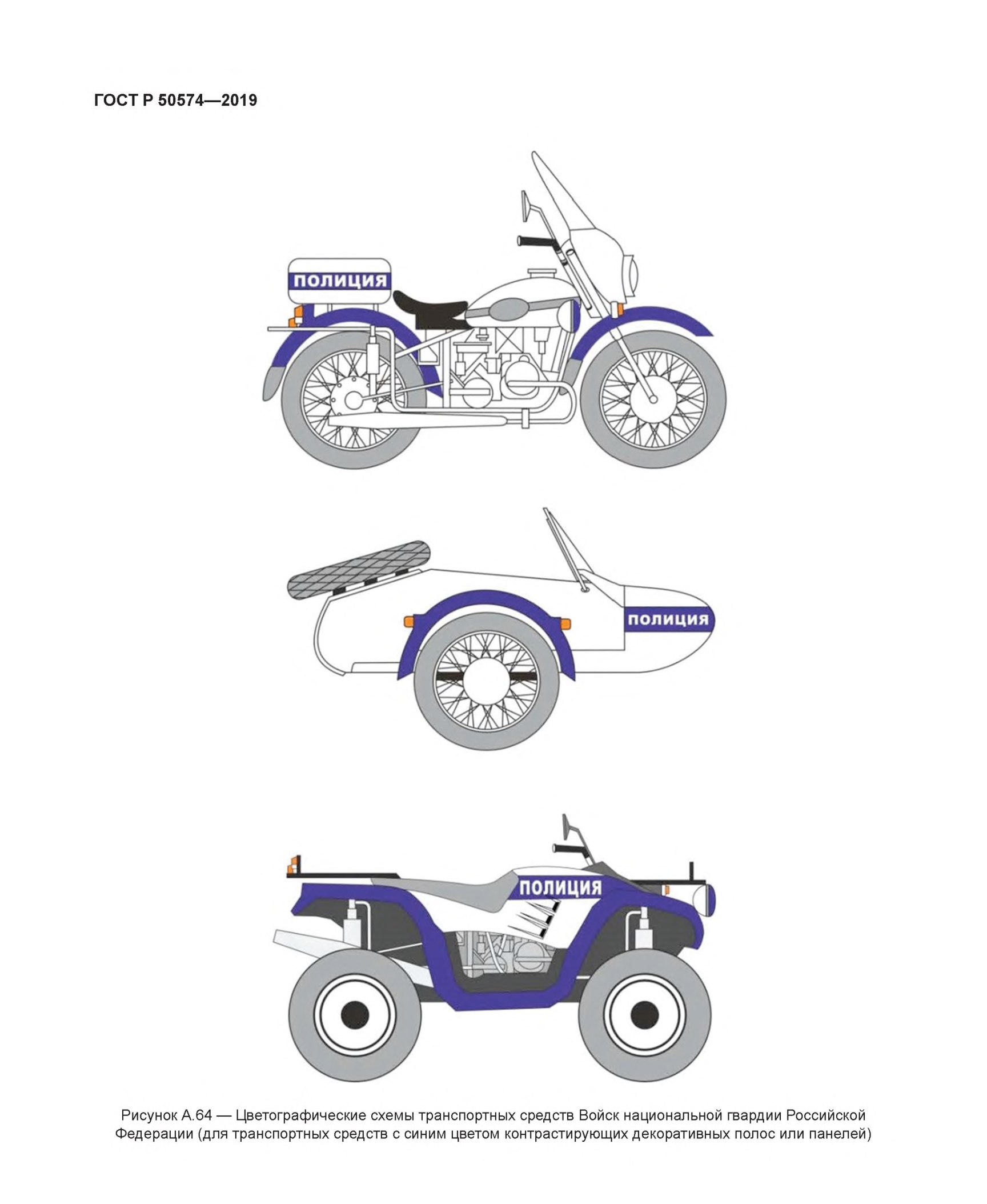

| Войска национальной гвардии Российской Федерации |
«РОСГВАРДИЯ» и геральдический знак — эмблема Войск национальной гвардии Российской Федерации (для ТС с рубиново-красным цветом полос)¹¹) «ПОЛИЦИЯ», геральдический знак — эмблема Войск национальной гвардии Российской Федерации (для ТС с синим цветом полос)¹¹) |
60 |
Примечания:
|
||

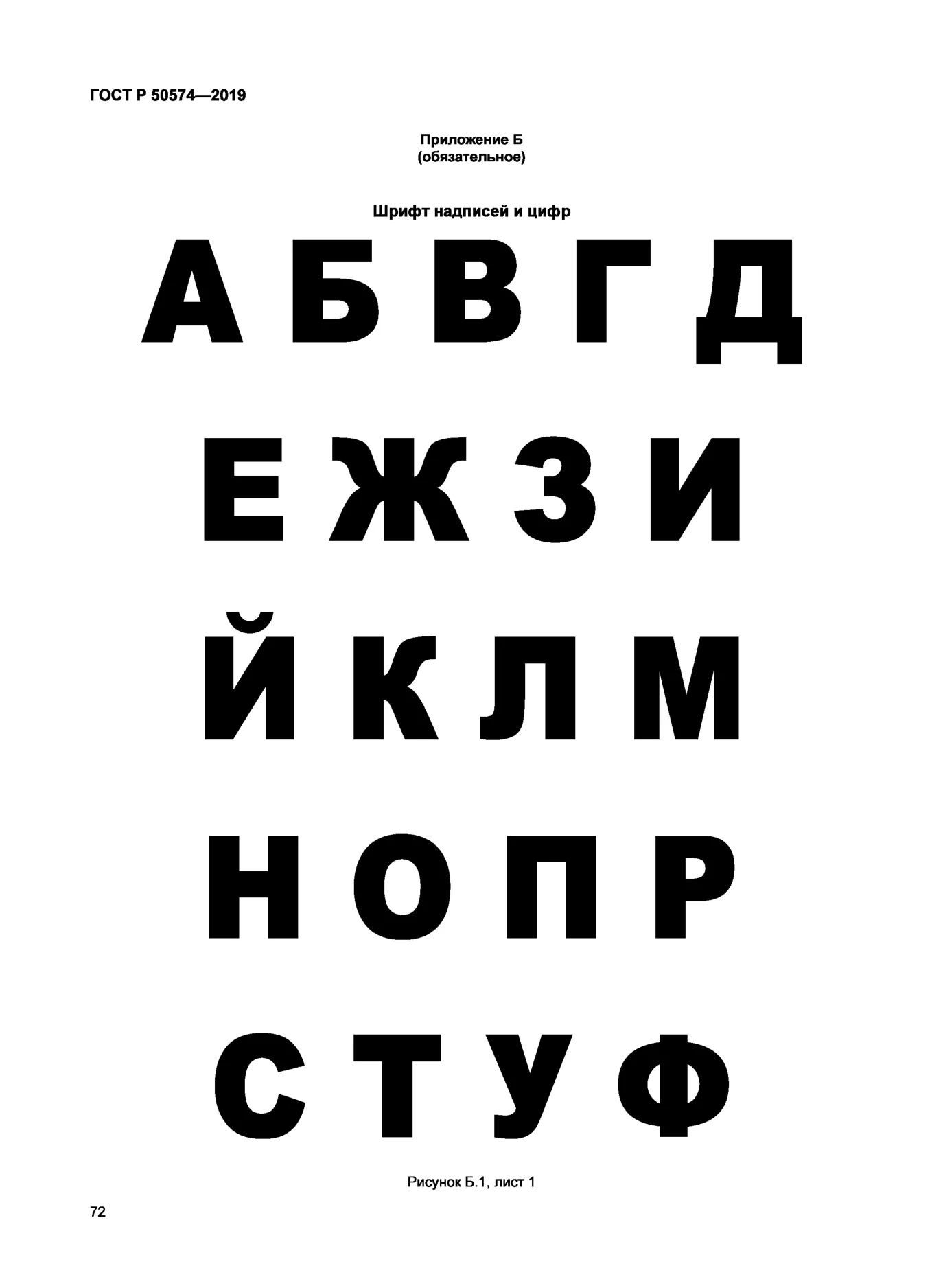

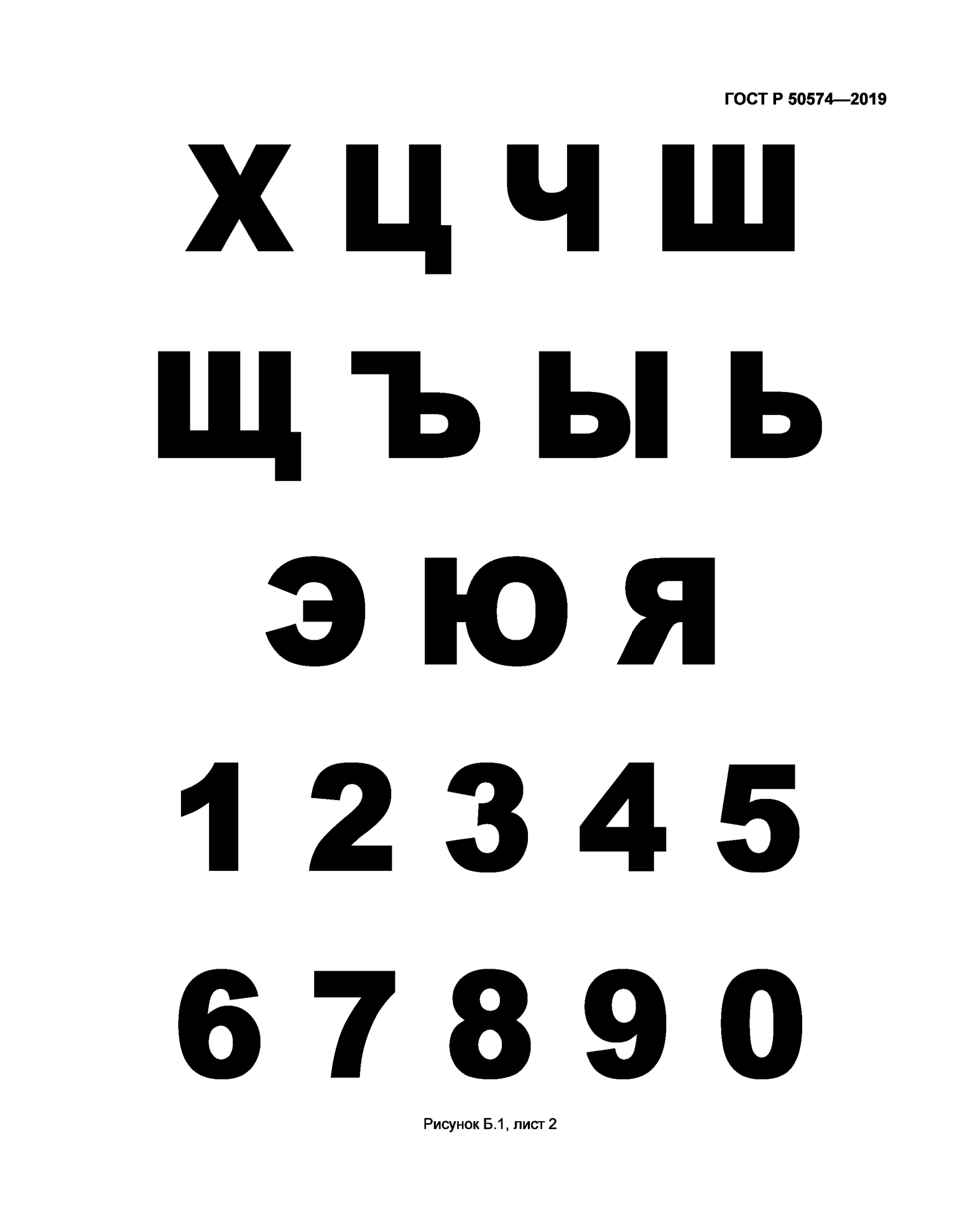

4.3.5 Информационные надписи должны быть на русском языке и могут быть дублированы на государственном языке республики в составе Российской Федерации. 4.3.6 Написание букв на русском языке и цифр — в соответствии с приложением Б, а на других языках — согласно ГОСТ Р 52290.
5 Требования к покрытиям
5.1 Эмали
5.1.1 Транспортные средства оперативных служб, кроме автобусов и грузовых автомобилей, должны окрашиваться в основной цвет автомобильными синтетическими эмалями высокотемператур ной сушки (от 120 до 145 °С). При ремонте они могут окрашиваться синтетическими эмалями понижен ной температурной (от 60 до 80 °С) и воздушной (20 °С) сушки. Автобусы и грузовые автомобили могут окрашиваться эмалями пониженной температурной и воз душной сушки. 5.1.2 Не допускается получение требуемых цветов путем смешения эмалей разных марок.
5.2 Лакокрасочные покрытия
5.2.1 Лакокрасочные покрытия наружных поверхностей транспортных средств по внешнему виду должны быть не ниже класса II по ГОСТ 9.032. 5.2.2 При нанесении цветографических схем методом окрашивания линии стыка (контура) эмалей разных цветов должны быть четкими и ровными. Потеки эмали не допускаются. 5.2.3 Технические требования к окрашиваемым поверхностям, маркам лакокрасочных и пленоч ных материалов, а также способы их нанесения (окрашивание, клейка, аппликация, декалькомания, шелкография и т. д.) должны быть указаны в «Картах цветографического решения», включаемых в со став нормативной документации на транспортные средства оперативных служб.
5.3 Самоклеящиеся пленки
5.3.1 Стойкость к воздействию внешних факторов самоклеящихся пленок должна соответствовать требованиям приложения 8 к [3].
Примечание — Для несветовозвращающих пленок требования раздела 1, пункт 1.4, и раздела 6 при ложения 8 к[3] не применяются.
5.3.2 Оценка стойкости самоклеящихся пленок к механической мойке и ударным нагрузкам при ведена в приложении Г. 5.3.3 Для световозвращающих пленок при освещении лампой МКО А и проведении измерений в соответствии с рекомендацией, изложенной в [4], значения коэффициента световозвращения R' на новых световозвращающих поверхностях должны соответствовать указанным в таблице 4.
Примечание — Соответствие требованиям по стойкости самоклеящихся пленок по 5.3.1 и их световоз- вращению по 5.3.3 подтверждается изготовителем (поставщиком) пленок.
Таблица 4 — Минимальные значения коэффициента световозвращения R'
| Угол наблюдения α | Угол падения β₂ | Минимальные значения R' для пленок цвета | |||||
|---|---|---|---|---|---|---|---|
| синий | белый | красный | оранжевый | зеленый | рубиново-красный | ||
| 0,20° | 5° | 32 | 400 | 72 | 160 | 72 | 18 |
| 30° | 15 | 190 | 34 | 76 | 34 | 8 | |
| 45° | 8 | 100 | 18 | 40 | 18 | 4 | |
| 0,33° | 5° | 14 | 170 | 30 | 68 | 30 | 15 |
| 30° | 6 | 80 | 14 | 32 | 14 | 8 | |
| 45° | 3 | 40 | 7 | 16 | 7 | 4 | |
| 0,50° | 5° | 11 | 140 | 25 | 56 | 25 | 10 |
| 30° | 6 | 75 | 14 | 30 | 14 | 6 | |
| 45° | 4 | 50 | 9 | 20 | 9 | 3 | |
| 1,00° | 5° | 1,4 | 18 | 3 | 7 | 3 | 4 |
| 30° | — | 8 | 1,4 | 3 | 1,4 | 3 | |
| 45° | — | 4 | — | 1,5 | — | 2 | |
6 Требования к специальным световым и звуковым сигналам
6.1 Оснащение сигналами
6.1.1 Транспортные средства оперативных служб оснащаются специальными световыми и звуко выми сигналами в порядке, определенном нормативными правовыми актами. 6.1.2 Проблесковый маячок должен устанавливаться на крышу транспортного средства или над ней. При этом угол видимости специального светового сигнала в горизонтальной плоскости, проходя щей через центр источника излучения света, должен быть равен 360°. Проблесковые маячки в других местах транспортного средства устанавливать не допускается. Способы установки проблескового маячка должны обеспечивать надежность его крепления на всех режимах движения и торможения транспортного средства.
Примечания 1 Допускается установка на одно транспортное средство более одного проблескового маячка. 2 Для транспортных средств на шасси грузовых автомобилей, а также транспортных средств Госавтоинспек- ции, органов Федеральной службы безопасности и Военной автоинспекции, сопровождающих колонны транспорт ных средств, допускается уменьшение угла видимости проблескового маячка до 180°, при условии видимости его со стороны передней части транспортного средства. 3 На транспортные средства на шасси грузовых автомобилей допускается устанавливать дополнительные проблесковые маячки на крыше кузова или над ней.
6.1.3 Допускается применение проблесковых маячков, конструктивно объединенных в одном кор пусе с излучателем звука специального звукового сигнала, при условии обеспечения соответствия каж дого устройства в отдельности требованиям настоящего стандарта. Такие объединенные устройства
должны устанавливаться на крыше транспортного средства и приводиться в действие с помощью од ного блока управления. 6.1.4 Допускается установка излучателей звука специальных звуковых сигналов в подкапотном пространстве передней части транспортного средства. 6.1.5 При установке блоков управления устройствами для подачи специальных световых и звуко вых сигналов в салоне (кабине) транспортного средства должны выполняться требования по обеспече нию внутренней пассивной безопасности. 6.1.6 Транспортные средства, не имеющие специальных цветографических схем, нанесенных на наружные поверхности, могут быть в установленных случаях оборудованы специальным звуковым сиг налом и одним проблесковым маячком синего цвета высотой не более 230 мм и диаметром основания корпуса не более 200 мм.
6.2 Требования к световым сигналам
6.2.1 Проблесковые маячки транспортных средств оперативных служб всех видов должны быть синего цвета. На транспортных средствах Госавтоинспекции, органов Федеральной службы безопасности и Во енной автоинспекции дополнительно с проблесковыми маячками синего цвета могут применяться ма ячки красного цвета. 6.2.2 Проблесковые маячки должны соответствовать требованиям [5] — по фотометрическим спецификациям и цветовым характеристикам.
6.3 Требования к звуковым сигналам
6.3.1 Специальный звуковой сигнал должен иметь изменяющуюся основную частоту. Изменения основной частоты должны быть от 150 до 2000 Гц. 6.3.2 Продолжительность цикла изменения основной частоты специального звукового сигнала — от 0,5 до 6,0 с. 6.3.3 Уровень звукового давления сигнального устройства при подаче специального звукового сиг нала не должен быть ниже: 116 дБ(А) — при установке излучателя звука на крыше транспортного средства; 122 дБ(А) — при установке излучателя звука в подкапотное пространство.
Примечание — Уровень звукового давления специального звукового сигнала измеряют на расстоя нии 2 м от излучателя звука по оси, перпендикулярной плоскости его выходного отверстия.
6.3.4 Направление максимального уровня звукового давления специального звукового сигнала должно совпадать с продольной осью транспортного средства в направлении его движения вперед. 6.3.5 Допускается подача одним звуковым сигнальным устройством нескольких специальных зву ковых сигналов, отличающихся основными частотами, формой и продолжительностью изменения ос новных частот. 6.3.6 Использование устройств для подачи звуковых сигналов с изменяющейся основной часто той (за исключением входящих в состав автомобильных охранных систем) на транспортных средствах, не относящихся к оперативным службам, запрещается.
Приложение В (справочное)
Цветометрические характеристики лакокрасочных покрытий наружных поверхностей транспортных средств оперативных служб и рекомендуемые цвета лакокрасочных материалов
Табл ица В.1
| Цвет покрытия | Координаты цветности угловых точек допустимых цветовых областей | Минимальный коэффициент яркости Ymin, % | Номер по Картотеке цветов RAL | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| x | y | x | y | |||||||
| Белый | 0,319 | 0,330 | 0,335 | 0,323 | 0,333 | 0,343 | 0,343 | 0,334 | 35,0 | RAL-9001, RAL-9003, RAL-9010, RAL-9016 |
| Желтый | 0,453 | 0,452 | 0,445 | 0,368 | 0,561 | 0,458 | 0,448 | 0,384 | 32,0 | RAL-1003, RAL-1004, RAL-1005, RAL-1007, RAL-1021, RAL-1023, RAL-1033, RAL-1037 |
| Лимонный | 0,494 | 0,505 | 0,519 | 0,506 | 0,336 | 0,338 | 0,323 | 0,320 | 40,0 | RAL-1012, RAL-1026 |
| Красный | 0,382 | 0,404 | 0,412 | 0,384 | 0,418 | 0,445 | 0,436 | 0,416 | 10,0 | RAL-3000, RAL-3001, RAL-3002, RAL-3020, RAL-3024, RAL-3026 |
| Синий | 0,224 | 0,228 | 0,256 | 0,237 | 0,251 | 0,258 | 0,266 | 0,244 | 7,0 | RAL-5002, RAL-5013, RAL-5017, RAL-5026 |
| Защитный | 0,343 | 0,352 | 0,352 | 0,347 | 0,359 | 0,374 | 0,371 | 0,362 | 8,0 | RAL-6008, RAL-6014, RAL-6025 |
| Зеленый | 0,070 | 0,425 | 0,343 | 0,010 | 0,860 | 0,585 | 0,359 | 0,540 | 7,5 | RAL-6001, RAL-6002, RAL-6017, RAL-6029, RAL-6035 |
| Светло-серый | 0,311 | 0,407 | 0,387 | 0,274 | 0,372 | 0,346 | 0,289 | 0,311 | 30,0 | RAL-7035, RAL-7038, RAL-7044 |
| Серый | 0,311 | 0,407 | 0,389 | 0,274 | 0,372 | 0,346 | 0,278 | 0,311 | 35,0 | RAL-7004, RAL-7040, RAL-7001, RAL-7005 |
| Черный | 0,070 | 0,735 | 0,178 | 0,009 | 0,860 | 0,268 | 0,268 | 0,655 | 92,0 | RAL-9005, RAL-9003, RAL-9010, RAL-9017 |
Приложение Г (обязательное)
Стойкость самоклеящихся пленок к механической мойке и ударным нагрузкам
Г.1 Стойкость к механической мойке
Г 1.1 Испытание проводят на закрепленном на транспортном средстве образце путем воздействия на него струей воды температурой (38 + 2) °С под давлением 0,75 МПа. Распылительная головка должна находиться не ближе 1,2 м и под углом не более 15° к поверхности образца. Г 1.2 После проведения испытания на образце не должны появиться признаки расслаивания, растрескива ния или отклеивания от поверхности.
Г.2 Стойкость к ударным нагрузкам
П2.1 Образец, наклеенный на алюминиевую пластину размерами 75x125x1,02 мм, подвергают ударной на грузке путем сбрасывания на него ударника массой 0,91 кг и диаметром бойка 15,8 мм с высоты, достаточной для удара усилием 1,13 Н м. П2.2 После проведения испытания на образце не должны появиться признаки расслаивания, растрескива ния или отклеивания от поверхности.
Библиография
[1] Retro reflection: Definition and Measurement Publication CIE 54.2—2001 [2] Сводная резолюция о конструкции транспортных средств (СР.З), принятая Комитетом по внутреннему транс порту Европейской экономической комиссии ООН (документ TRANS/WP.29/78/Rev.1 от 11 августа 1997 года, приложение 7) [3] Правила ЕЭК ООН № 104 (пересмотр 1) Единообразные предписания, касающиеся официального утвержде ния светоотражающей маркировки для транспортных средств категорий М, N и О [4] МКО № 54 (1982 г.) Публикация № 54 Международной комиссии по освещению (МКО) «CIE 54 Retroreflection Definition and Measurement» [5] Правила ЕЭК ООН № 65 (пересмотр 2) Единообразные предписания, касающиеся официального утвержде ния специальных предупреждающих огней, устанавливаемых на механических транспортных средствах и их прицепах
УДК 629.114.79:006.354 ОКС 03.220.20 Д25 ОКП 45 2300
Ключевые слова: транспортные средства, оперативные службы, цветографические схемы, опознава тельные знаки и надписи, основной и контрастирующий цвета, специальные световые и звуковые сиг налы
БЗ 2—2019/22
Редактор Н.А. Аргунова Технический редактор В.Н. Прусакова Корректор Е.Р. Ароян Компьютерная верстка Ю.В. Поповой
Сдано в набор 08.02.2019. Подписано в печать 04.03.2019. Формат 60 * 841/g. Гарнитура Ариал. Уел. печ. л. 9,30. Уч.-изд. л. 8,42.
Подготовлено на основе электронной версии, предоставленной разработчиком стандарта
ИД «Юриспруденция», 115419, Москва, ул. Орджоникидзе, 11. www.jurisizdat.ru y-book@mail.ru
Создано в единичном исполнении ФГУП «СТАНДАРТИНФОРМ» для комплектования Федерального информационного фонда стандартов,
117418 Москва, Нахимовский пр-т, д. 31, к. 2. www.gostinfo.ru info@gostinfo.ru
ИЗМЕНЕНИЯ, УТВЕРЖДЕННЫЕ К НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
03 СОЦИОЛОГИЯ. УСЛУГИ. ОРГАНИЗАЦИЯ ФИРМ И УПРАВЛЕНИЕ ИМИ. АДМИНИСТРАЦИЯ. ТРАНСПОРТ
ОКС 03.220.20
Изменение № 1 ГОСТ Р 50574—2019 Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования
Утверждено и введено в действие Приказом Федерального агентства по техническому регулиро ванию и метрологии от 31.07.2019 № 434-ст
Дата введения — 2019—09—01

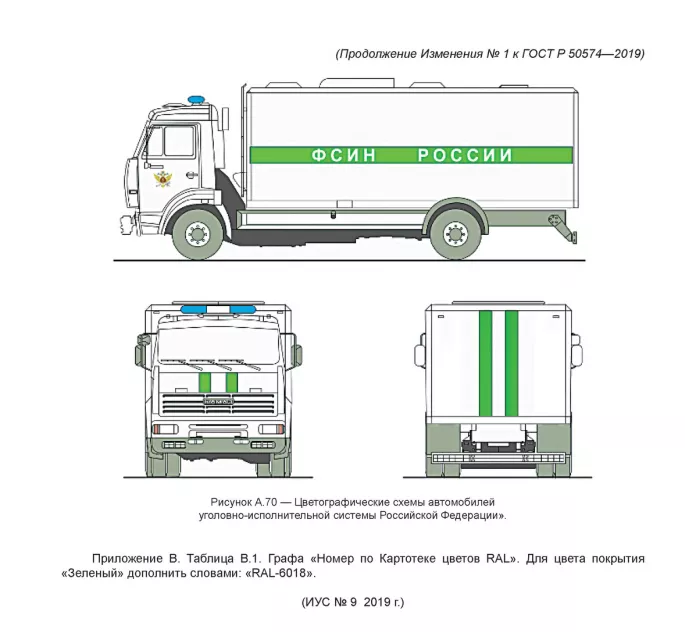

Раздел 1 дополнить перечислением: «л) уголовно-исполнительной системы Российской Федерации (предназначенные для перевозки лиц, находящихся под стражей)». Пункт 3.2 после слова «Горизонтальные» дополнить словом: «и вертикальные». Пункт 4.1.2. Примечание 2. Заменить слова:
«На транспортные средства, имеющие информационные надписи: «Госавтоинспекция», «ДПС», «Военная автоинспекция», «ВАИ», дополнительно к проблесковым маячкам со световыми сигналами синего цвета могут устанавливаться проблесковые маячки со световыми сигналами красного цвета» на «На транспортные средства, имеющие информационные надписи: «Госавтоинспекция», «ДПС», «Воен ная автоинспекция», «ВАИ», а также на транспортные средства ФСБ России дополнительно к пробле сковым маячкам со световыми сигналами синего цвета могут устанавливаться проблесковые маячки со световыми сигналами красного цвета».
Таблицу 1 дополнить строкой:
| Вид оперативной службы | Основные цвета покрытия | Цвета декоративных полос |
|---|---|---|

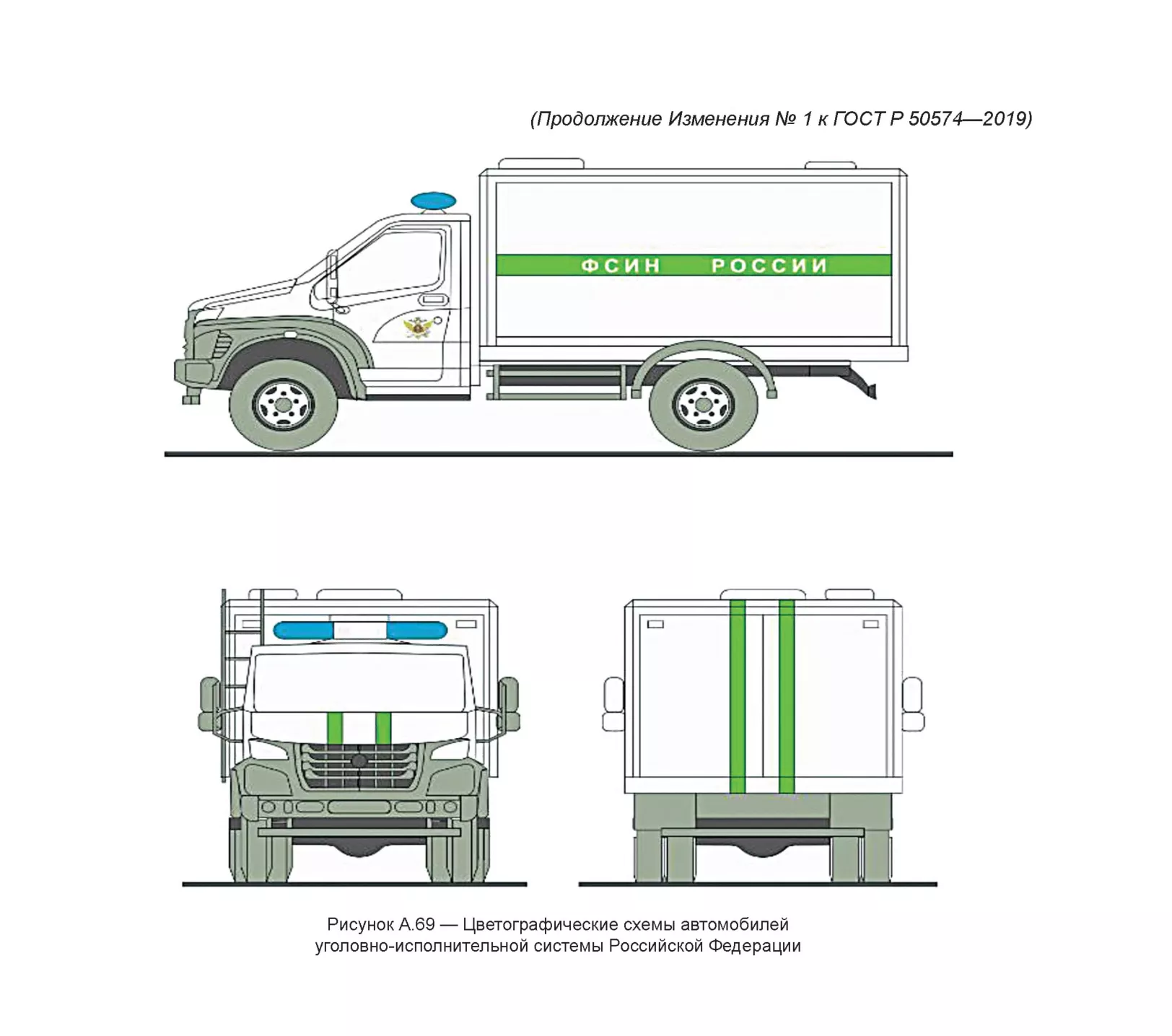

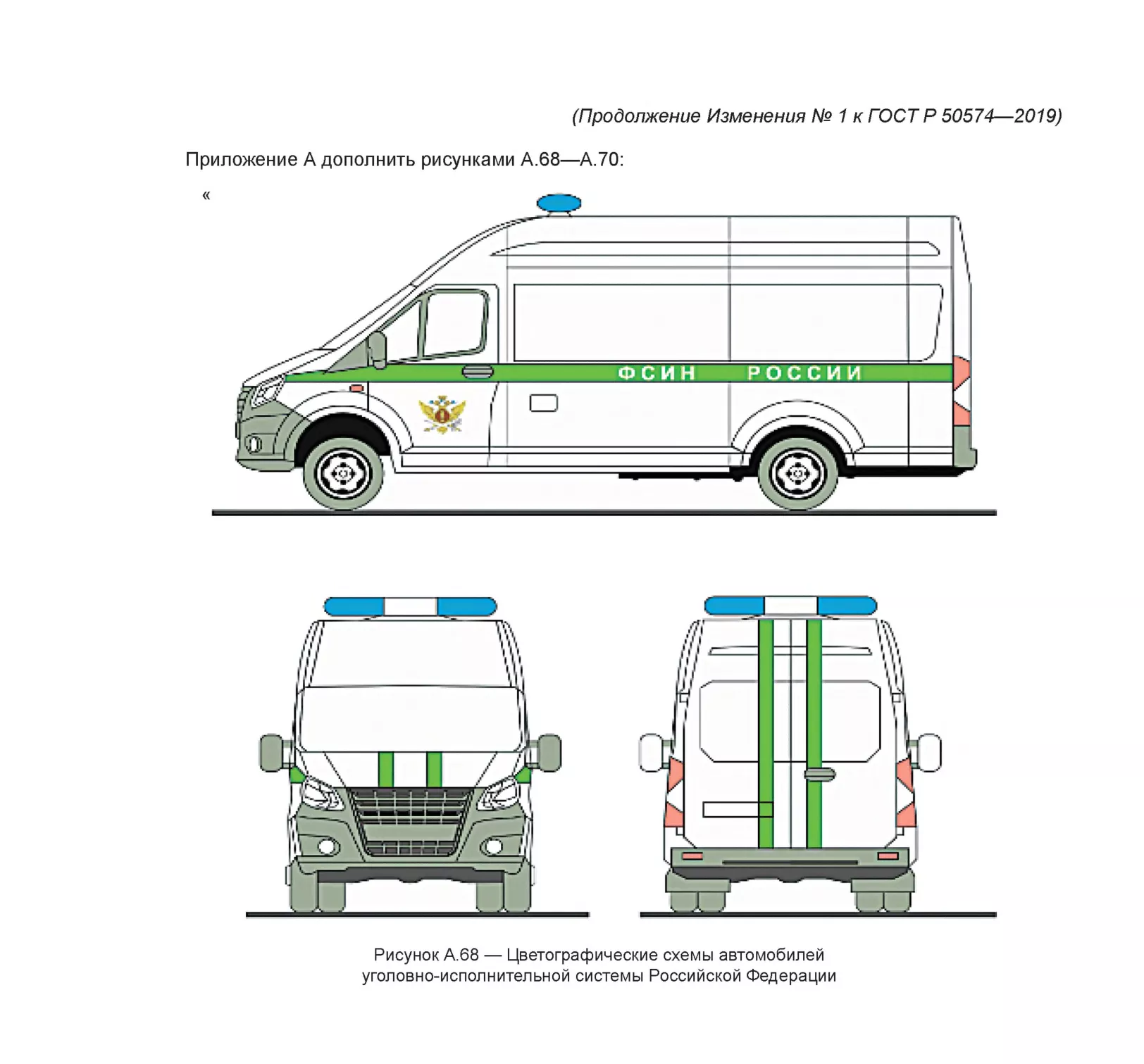

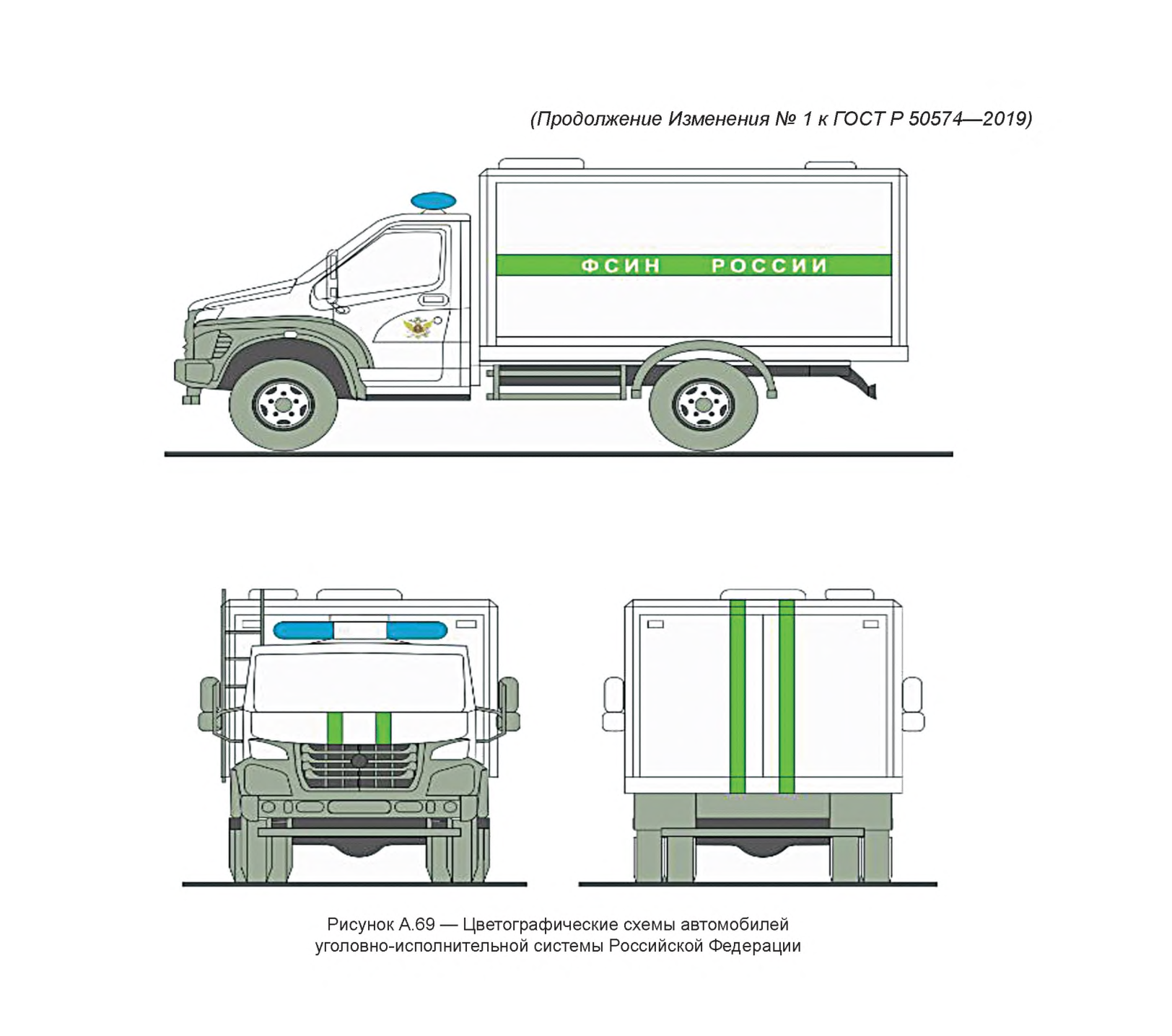

| Уголовно-исполнительная система Российской Федерации перевозка лиц, находящихся под стражей |
Белый | Зеленый |
Вид оперативной службы Основные цвета покрытия Цвета декоративных полос
Уголовно-исполнительная система Российской Феде рации: перевозка лиц, находящихся под стражей Белый Зеленый
Таблица 3. Вид оперативной службы «Пожарная охрана». Заменить слова: «а) автомобили МЧС России» на «а) автомобили Государственной противопожарной службы»; дополнить строкой:
| Вид оперативной службы | Информационная надпись и опознавательный знак | Высота букв, мм, не менее |
|---|---|---|
| Уголовно-исполнительная система Российской Федерации | «ФСИН РОССИИ», геральдический знак — эмблема уголовно-исполнительной системы Российской Федерации¹²) | 60 |

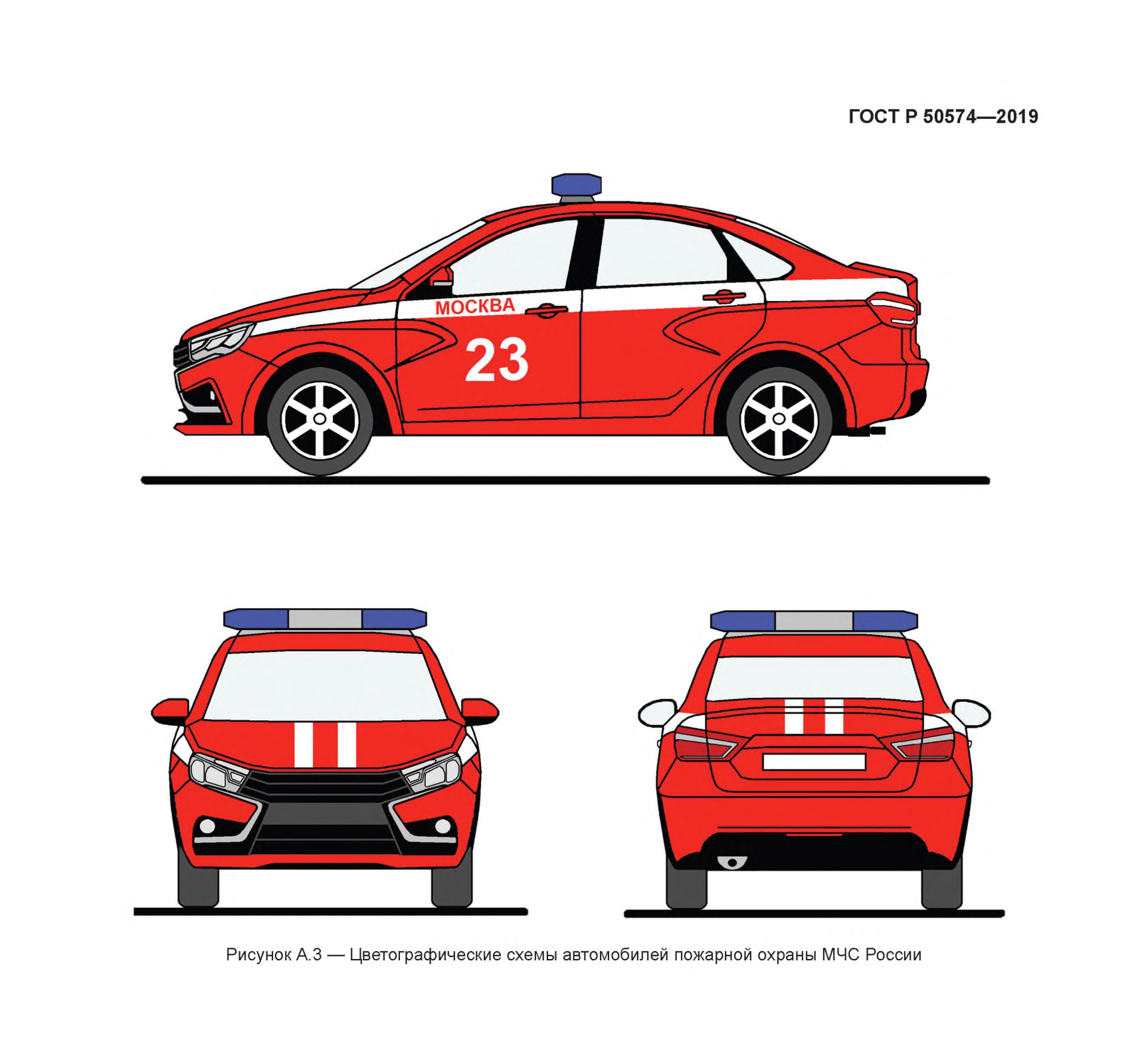

дополнить сноской 12): «Геральдический знак — эмблему уголовно-исполнительной системы Рос сийской Федерации наносят в средней части кабины. Высота знака не должна превышать 1/2 средней части двери кабины». Приложение А. Рисунок А.З. Наименование изложить в новой редакции: «Рисунок А.З — Цветографические схемы автомобилей Государственной противопожарной службы»; рисунок А.4. Наименование изложить в новой редакции: «Рисунок А.4 — Цветографические схемы автомобилей Государственной противопожарной службы».
